отсутствие коротких замыканий между проводами фаз, случайных перекрытий;
малая вероятность замыкания на землю;
уменьшение расстояния между проводами на опорах и в пролете; уменьшение ширины просеки при строительстве; отсутствие гололедообразования на проводах; общее снижение энергетических потерь в линиях электропередачи;
сокращение трудозатрат при строительстве линий;
сокращение общих эксплуатационных расходов за счет уменьшения объемов аварийно-восстановительных работ.
Провода AMKA и SAX изготовляются из термоупрочненного алюминиевого сплава, имеют круглую форму сечения. Все провода, за исключением несущего нулевого провода, имеют изолированную оболочку из атмосферостойкого полиэтилена с включением газовой сажи для обеспечения длительного срока эксплуатации. Провод SAX покрыт изолирующей оболочкой толщиной не менее 2,3 мм из атмосферостойкого светостабилизированного полиэтилена. Провода AMKA и SAX сохраняют механическую прочность и электрические параметры при температурах окружающей среды от —45 до +50 °C, не распространяют горения.
Перечень нормативно-технической документации на проектирование, сооружение и эксплуатацию опытно-промышленных ВЛ 0,38 кВ с самонесущими проводами AMKA и ВЛ 6—20 кВ с проводами SAX включает в себя следующие материалы:
Техническую информацию об изолированных проводах, скрученных в жгут, для ВЛ 0,38 кВ AMKA, и о ВЛ 6—20 кВ с проводами SAX;
Правила устройства опытно-промышленных воздушных линий электропередачи напряжением до 1 кВ с самонесущими изолированными проводами AMKA и ВЛ 6—20 кВ с проводами SAX;
Руководство по проектированию опытно-промышленных воздушных линий электропередачи напряжением 0,38 кВ с самонесущими изолированными проводами AMKA и ВЛ 6—20 кВ с проводами SAX;
Рекомендации по монтажу самонесущих изолированных проводов AMKA на ВЛ 0,38 кВ и на ВЛ 6—20 кВ проводов SAX;
Методические указания по эксплуатации опытно-промышленных ВЛ 0,38 кВ с самонесущими изолированными проводами типа АМКА и ВЛ 6—20 кВ с проводами SAX, имеющими изолирующее покрытие (ВЛ от 6 до 20 кВ SAX).
Основные конструктивные параметры проводов типа АМКА и SAX приведены в табл. 1.63 и 1.64.
Таблица 1.63

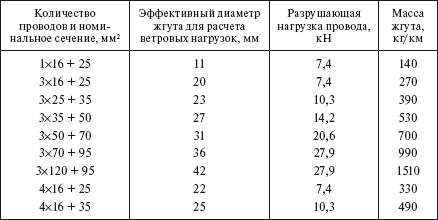

Конструктивные параметры СИП
Таблица 1.64

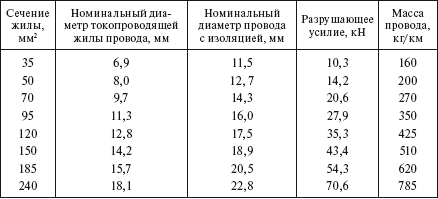

Конструктивные параметры провода SAX
ОАО «Севкабель», Санкт-Петербург, по ТУ 16.к71-268—98 и ПУ ВЛИ до 1 кВ выпускаются самонесущие изолированные провода типа СИП на напряжение 0,6/1 кВ. (табл. 1.65).
СИП выпускаются четырех основных типов исполнения: СИП-1А – все жилы, в том числе несущий трос, имеют изоляционный покров из термопластичного светостабилизированного полиэтилена;
СИП-1 – все жилы, за исключением неизолированного нулевого несущего троса, имеют изоляционный покров из термопластичного светостабилизированного полиэтилена;
СИП-2А – все жилы, в том числе несущий трос, имеют изоляционный покров из сшитого светостабилизированного полиэтилена;
СИП-2 – все жилы, за исключением нулевого неизолированного несущего троса, имеют изоляционный покров из сшитого светостабилизированного полиэтилена.
Таблица 1.65

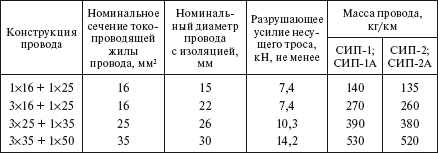

Конструктивные параметры СИП
Кроме вышеперечисленных ОАО «Севкабель» по ТУ 16.к71-272—98 и ПУ ВЛЗ 6—20 кВ изготавливаются высоковольтные самонесущие изолированные провода на напряжение до 20 кВ – СИП-3 (табл. 1.66).
Таблица 1.66
Конструктивные параметры СИП-3
РАО «ЕЭС России» для реконструкции существующих и строительства новых линий электропередачи на напряжение до 1 кВ рекомендован самонесущий изолированный провод «Торсада» производства компании «Алкатель» (Франция). Провод «Торсада» состоит из трех изолированных фазных проводников, скрученных вокруг гибкого изолированного несущего нулевого троса. Нулевой трос, как и все фазные проводники, имеет изолирующую оболочку из полиэтилена. Жилы фазных проводов выполнены из алюминия, жила несущего провода – из алюминиевого сплава. Для фазных проводов сечением 25–70 мм2 используется несущий провод сечением 54,6 мм2; сечением 95—150 мм2 – несущий провод сечением 70 мм2. Компания «Алкатель» комплектует СИП всей необходимой подвесной и соединительной арматурой. Провод «Торсада» рекомендуется использовать во всех климатических районах по ветру и гололеду при температуре окружающей среды от —45 до +50 °C; СИП «Торсада» сертифицирован для использования в России.
Технические характеристики СИП «Торсада» приведены в табл. 1.67 и 1.68.
Таблица 1.67
СИП «Торсада»
Таблица 1.68
СИП «Торсада» для ответвительных линий электропередачи
1.5. ЛИНЕЙНЫЕ ИЗОЛЯТОРЫ
Линейные изоляторы предназначаются для подвески проводов и грозозащитных тросов к опорам линий электропередачи. В зависимости от напряжения линий электропередачи применяются штыревые или подвесные изоляторы, изготовленные из стекла, фарфора или полимеров (рис. 1.3–1.5).
