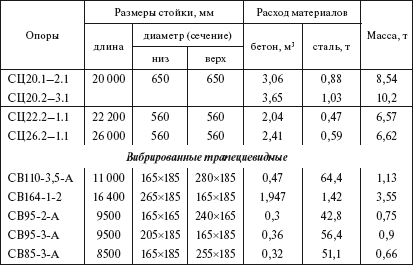

Типы и основные технические данные железобетонных опор приведены в табл. 1.28—1.34.

Таблица 1.28

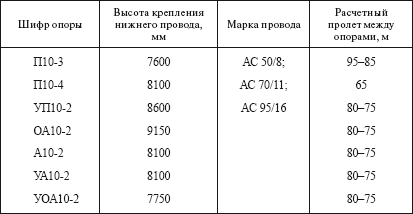

Вибрированные одноцепные железобетонные опоры ВЛ 10 кВ со стойками СВ-110-3,5 высотой 11 м для I и II районов по гололеду

Таблица 1.29

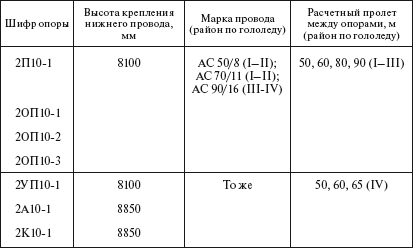

Вибрированные двухцепные железобетонные опоры ВЛ 10 кВ со стойками СВ-164-12 высотой 16 м

Таблица 1.30

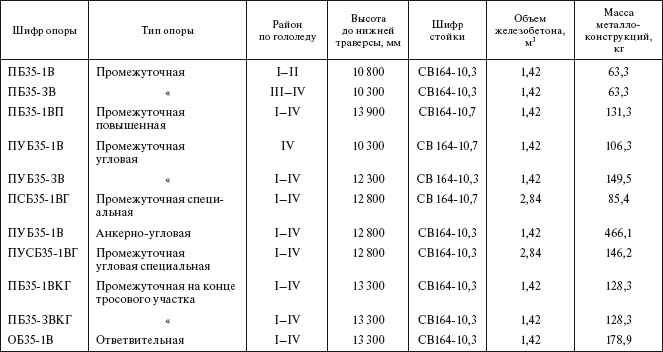

Вибрированные одноцепные железобетонные опоры ВЛ 35 кВ высотой 16,4 м и с проводами марок АС 70/11—АС 120/19

Таблица 1.31

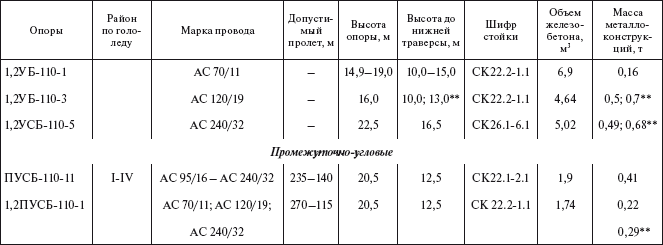

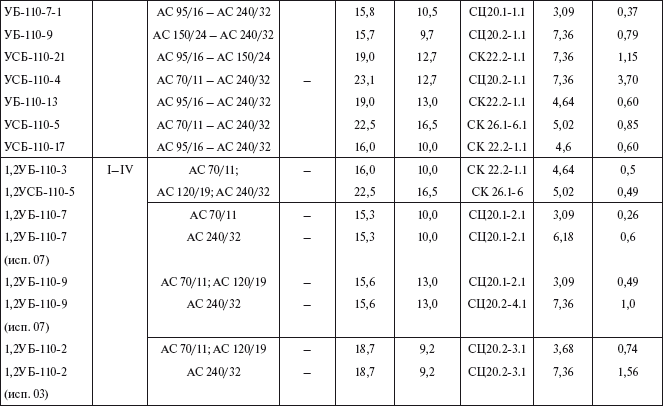

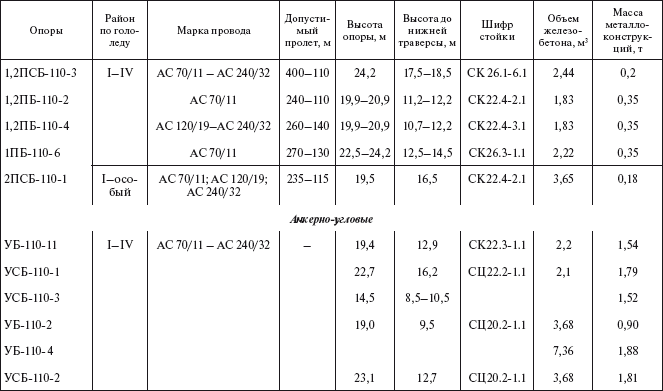

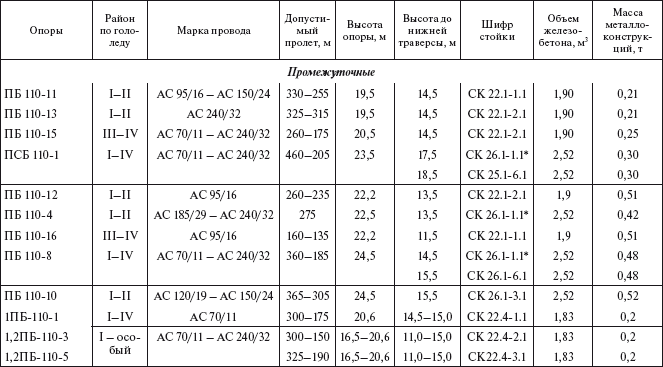

Железобетонные опоры ВЛ 110 кВ

* Стойка СК 26.1–1.1 применяется только в I–II районах по гололеду.

** Большие значения показателей относятся к опоре с применением оттяжек.

Таблица 1.32

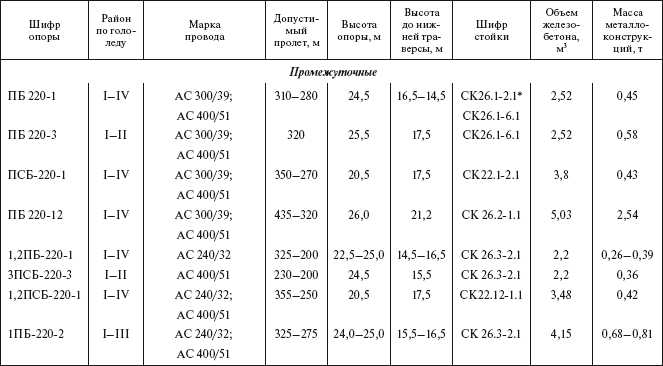

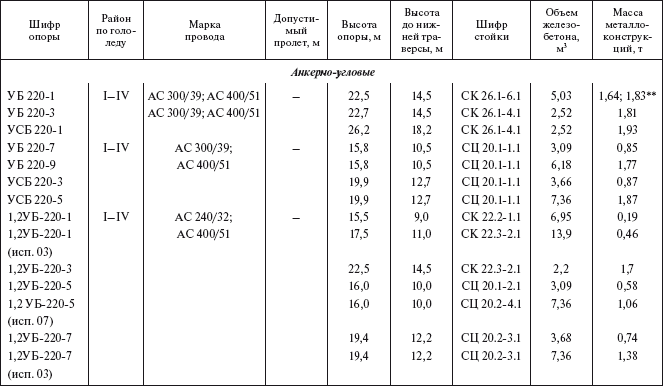

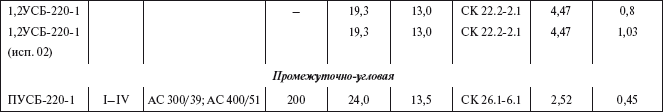

Железобетонные опоры ВЛ 220 кВ

* Применяется только в I и II районах по гололеду.

** Относится к опоре с применением оттяжек.

Таблица 1.33

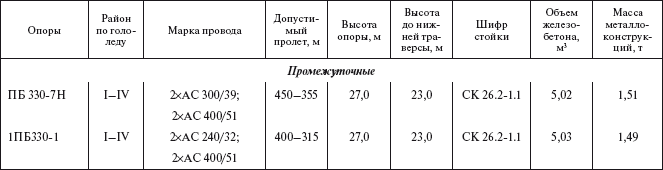

Железобетонные опоры ВЛ 330 кВ

Таблица 1.34

Железобетонные опоры ВЛ 500 кВ

К преимуществам стальных опор относятся:

возможность создания конструкций на весьма большие механические нагрузки, большое число проводов и большие высоты;

относительно малая масса и высокая механическая прочность;

простота заводского изготовления и технологичность сборки на трассах.

Эти преимущества позволяют использовать их для ВЛ всех напряжений, проходящих в тяжелых климатических и географических условиях, а также применять в качестве анкерных и угловых опор на ВЛ от 110 до 500 кВ с железобетонными промежуточными опорами.

Промежуточные опоры ПЛ башенного типа с односторонним расположением проводов применяются для сокращения ширины просеки при прохождении лесных массивов.

Стальные опоры изготавливают как в болтовом исполнении, так и с помощью сварки.

В болтовых конструкциях минимальное расстояние от центра болта до края элемента должно быть не менее 1,25 диаметра отверстия для болта. Применение болтов, имеющих по длине ненарезной части участки с различными диаметрами в соединениях, где болты работают на срез, не допускается.

При сборке опор установка в несовмещенные отверстия болтов меньшего диаметра не допускается, нарезная часть болта не должна находиться в теле соединенных элементов. При установке фундаментов с целью плотной посадки пят опоры на фундаменты доп ускается установка между пятой опоры и верхней плоскостью фундамента до четырех прокладок общей толщиной до 40 мм. Площадь и конфигурация прокладок определяются проектной организацией.

Для защиты от коррозии сварные секции и детали опор окрашиваются на заводе один или два раза в зависимости от требований заказчика. Более надежная защита опор от коррозии производится путем горячего оцинкования их элементов.

Стальные опоры состоят из следующих основных конструктивных элементов: стойки (или двух стоек), траверс и тросостоек, а опоры с оттяжками имеют еще оттяжки – тросовые или изготовленные из круглой стали.

В случае окончательной сборки опор на пикетах линии элементы опор подбираются комплектами на опору на заводе, связываются пакетами и отгружаются заказчикам. Опоры болтовой конструкции экономичны в перевозке, позволяют полнее использовать грузоподъемность транспорта, удобны для оцинковки.

Основным недостатком болтовых опор является увеличение в 1,5–2 раза трудозатрат на сборку опор на трассе линии и в 2,5–3 раза расхода болтов.

С 2004 г. ОАО «Опытный завод «Гидромонтаж»» начал выпуск многогранных металлических опор. Они представляют собой многогранную коническую конструкцию, изготовленную из стального листа. Опора может состоять из одной, двух и более секций (в зависимости от требуемой высоты). Длина секции до 16 м. Однако чаще всего используются секции длиной до 11,5 м, что обусловлено удобством транспортировки железнодорожным и автомобильным транспортом. Соединение секций между собой возможно как фланцевое, так и бесфланцевое (телескопическое). Высота опор до 40 м и более. Толщина стенки от 3 до 12 мм. Диаметр опор до 2 м. В грунт опоры устанавливаются либо непосредственно в пробуренную скважину, либо крепятся на фланцах к железобетонному фундаменту.

Многогранные металлические опоры значительно надежнее бетонных и решетчатых, особенно в сложных гололедно-ветровых условиях. В аварийном режиме многогранная стальная опора выдерживает нагрузки в 2–3 раза больше, чем железобетонная опора.

Малый вес и высокая степень заводской готовности позволяют устанавливать опору без использования специальных дорогостоящих подъемных средств и заливки мощных фундаментов. Резко сокращаются трудозатраты и сроки монтажа, особенно в болотистых грунтах и труднодоступных районах. Монтаж не требует больших п лощадей, что особенно важно при работе в городских условиях, в горных районах.
