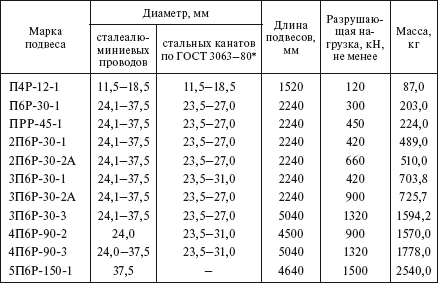

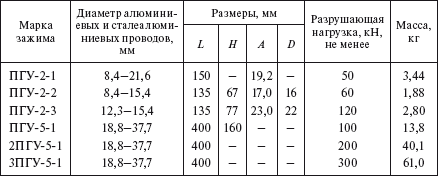

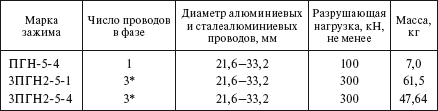

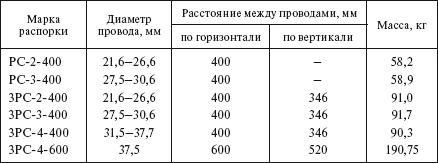

Специальные распорки для обводки шлейфов

Таблица 1.109

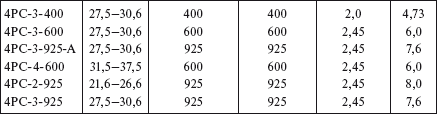

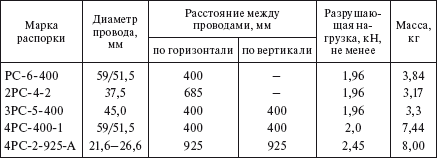

Специальные распорки для комплектации натяжных изолирующих подвесок

Дистанционные распорки предназначены для удержания на заданном расстоянии проводов фазы воздушных линий электропередачи и открытых распределительных устройств. Распорки выпускаются типов РГ, ЗРГ, 4РГ, 5РГ.

Глухие распорки типа РГ выпускаются типоразмеров 1, 2, З, 4, 5, 6 и отличаются только диаметром губок, т. е. диапазоном диаметров проводов, монтируемых в распорке, и длинами распорок (З00, 400, 485, 500, 600).

Для установки в шлейфах в целях уменьшения их раскачивания применяются дистанционные утяжеленные распорки типа РУ. Утяжеленные глухие распорки типа РУ выпускаются только с расстоянием 400 мм между проводами. Для утяжеления этих распорок на их тяги надеваются три литых груза. Технические данные распорок типа РГ приведены в табл. 1.110.

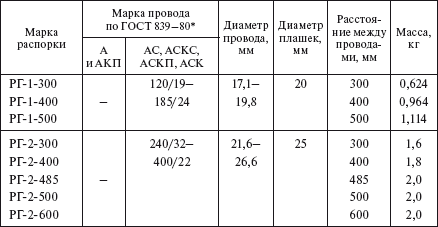

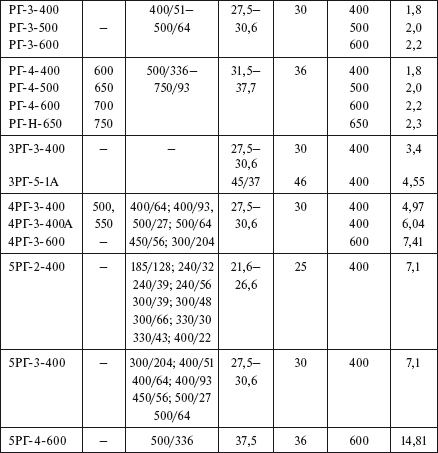

Таблица 1.110

Дистанционные распорки типа РГ

Балласты (рис. 1.26) применяются для предотвращения изменения весовых и ветровых нагрузок на подвеску промежуточных опор, расположенных во впадине, при прохождении ВЛ по пересеченной местности. Для предотвращения этого к поддерживающему зажиму подвешиваются компенсирующие грузы – балласты, масса которых определяется расчетом. Технические характеристики балластов приведены в табл. 1.111.

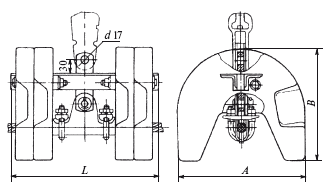

Рис. 1.26. Балласты к поддерживающим зажимам для одного провода

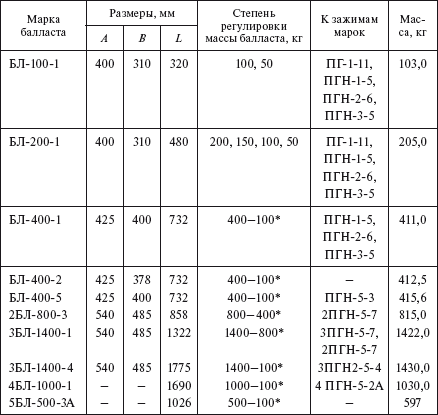

Таблица 1.111

Балласты

* Регулировка массы балласта через каждые 100 кг.

Предохранительные муфты типа МПР (рис. 1.27) предназначены для защиты провода от повреждения при соприкосновении с арматурой. Технические данные муфт МПР приведены в табл. 1.112.

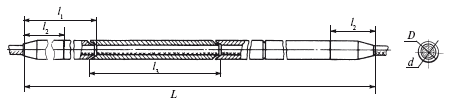

Рис. 1.27. Предохранительные муфты типа МПР

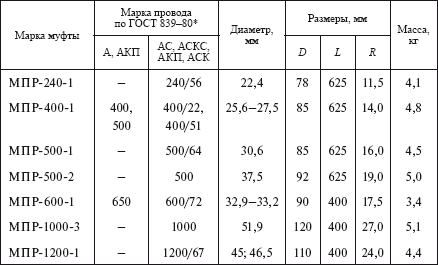

Таблица 1.112

Предохранительные муфты типа МПР

Защитные муфты типа МЗ (рис. 1.28) предназначены для защиты алюминиевых и ста леалюминиевы х проводов от повреждени я в многороликовых подвесах. Технические данные этих муфт приведены в табл. 1.11З.

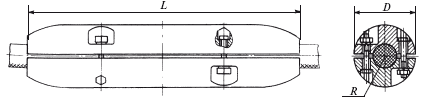

Рис. 1.28. Защитные муфты типа МЗ

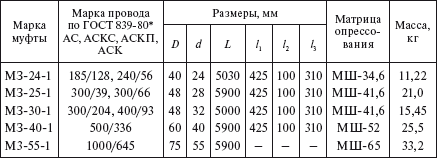

Таблица 1.113

Защитные муфты типа МЗ

Примечание. При монтаже опрессовываются первое и последнее звенья муфты шестигранными матрицами на участке, равном 100 мм.

Гасители вибрации устанавливаются на проводах и тросах линий электропередачи для защиты проводов от вибрации и предупреждения их повреждения от усталости, вызываемой вибрацией. Для установки на проводах ВЛ применяются гасители типа ГВН, ГПГ и ГПС (рис. 1.29), в табл. 1.114—1.116 приведены их технические характеристики. Гасители вибрации всех типов снабжены плашками с пониженными магнитными потерями. Марка гасителя выбирается в зависимости от типа провода, длины пролета и тяжения. Для неметаллических оптических кабелей, встроенных в грозозащитный трос диаметром 24 мм, примен яются гасители вибрации типа ГВ 0,4/0,8/0,1-27.

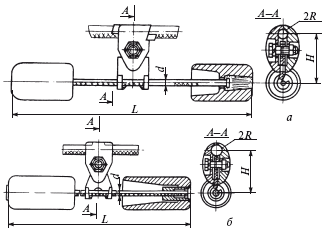

Рис. 1.29. Гасители вибрации:

а – типа ГВН и ГПГ с глухим креплением на проводе;

б – типа ГПС, сбрасывающийся для перехода

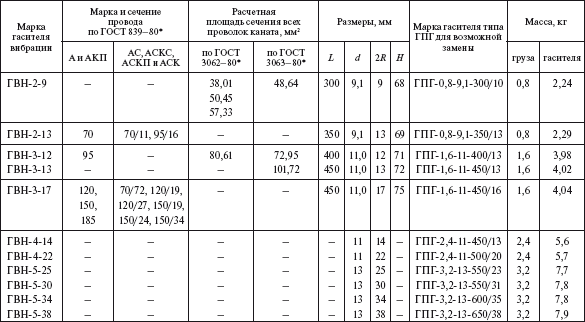

Таблица 1.114

Гасители вибрации типа ГВН с глухим креплением на проводе (см. рис. 1.29, а)

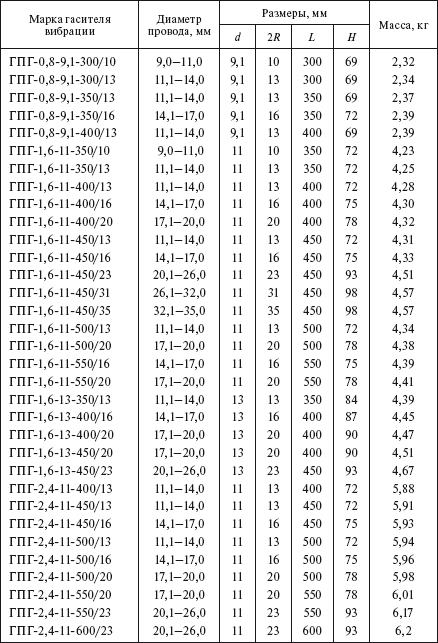

Таблица 1.115

Гасители вибрации типа ГПГ с глухим креплением на проводе (см. рис. 1.29, а)

Таблица 1.116

Сбрасывающиеся гасители вибрации типа ГПС (см. рис. 1.29, б)

Провода ВЛ напряжением 6—10 кВ, смонтированные на подвесных изоляторах, защищаются от вибрации путем установки гасителей вибрации петлевого типа (рис. 1.30 и табл. 1.117). Роль гасителя выполняет петля, выполненная из отрезка провода той же марки, что и основной провод, смонтированный на линии. Конструкция такого гасителя вибрации обеспечивает надежную работу проводов сечением от 25 до 95 мм2.
