Рис. 1.30. Гаситель вибрации петлевого типа:

1 – основной провод; 2 – петля из провода; 3 – проволочная вязка на концах петли; 4 – поддерживающий зажим

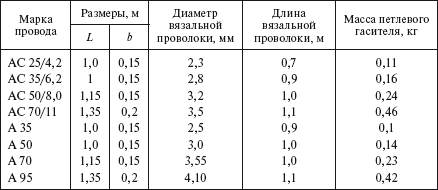

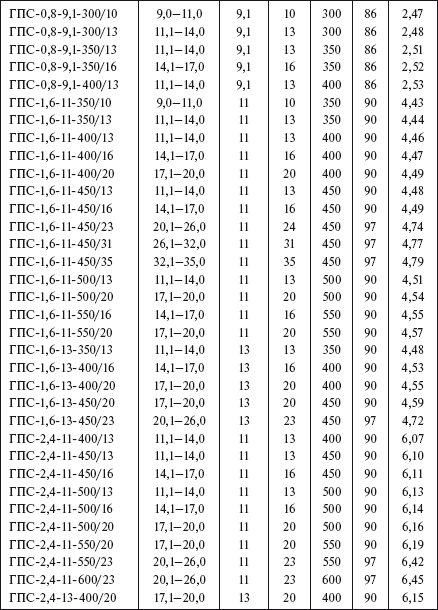

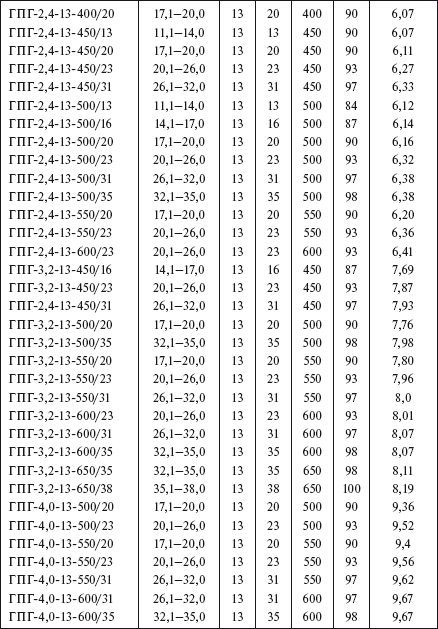

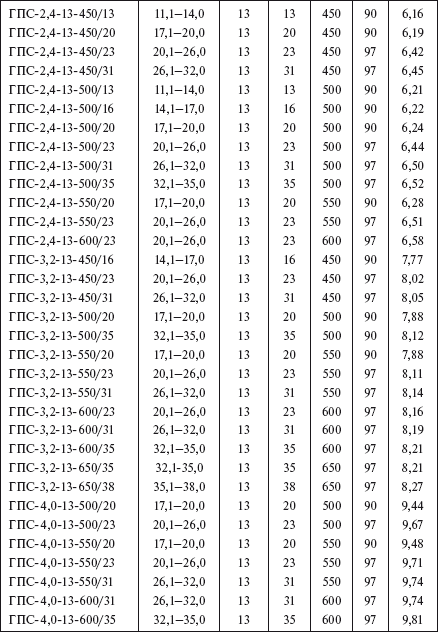

Таблица 1.117

Петлевые гасители вибрации для проводов ВЛ 6—10 кВ (см. рис. 1.30)

Защитные спиральные протекторы предназначены для защиты проводов марки АС от вибрации и изготавливаются следующих модификаций:

ПЗС-Бпр– 01 – для защиты проводов от вибрации в местах выхода провода из лодочки поддерживающего зажима;

ПЗС-Бпр– 11 – для защиты провода от вибрации и повышенных раздавливающих нагрузок в местах установки гасителей вибрации;

ПЗС-Бпр– 31 – для защиты проводов от вибрации в местах выхода провода из соединительного зажима типа САС, СОАС и т. п.

Маркировка зажима указывает: П – протектор; З – защитный; Эпр – диаметр провода; две последние цифры (01) – модификация зажима.

Протектор представляет собой комплект отдельных спиралей или склеенных прядей, навиваемых на поверхность провода в месте установки зажима, гасителя, ролика. Основные параметры защитных спиральных протекторов представлены в табл. 1.118.

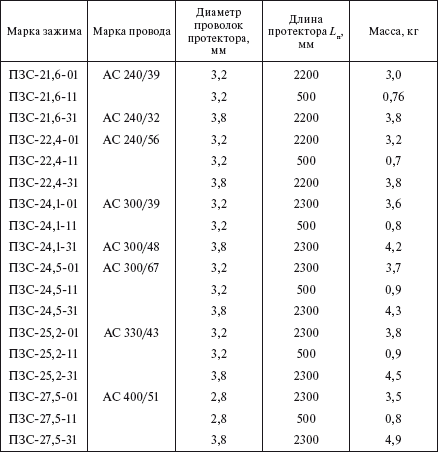

Таблица 1.118

Защитные протекторы ПЗС

Натяжение проводов и крепление их к анкерно-угловым опорам осуществляется с помощью натяжных зажимов различной конструкции, размеры и механическая прочность которых должны соответствовать размерам и механической прочности натягиваемого провода или каната.

Зажимы воспринимают нагрузку от тяжения проводов (канатов) в нормальном режиме при воздействии на них ветра и гололеда. Зажимы должны обеспечивать прочность заделки проводов (канатов) не ниже 90 % расчетной прочности проводов (канатов) на разрыв, а также надежный электрический контакт.

В зависимости от конструкции и способа монтажа натяжные зажимы подразделяются на клиновые, болтовые, заклинивающиеся и прессуемые. Они могут быть разъемные и неразъемные. Для алюминиевых проводов сечением от 16 до 95 мм2 применяются простые клиновые зажимы типа НК (рис. 1.31, а и табл. 1.119).

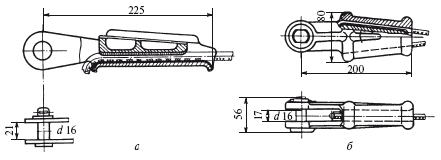

Рис. 1.31. Клиновые зажимы: а – НК-1-1; б – НКК-1-1Б

Таблица 1.119

Клиновой зажим марки НК-1-1

* Соединяется с ушками У1-7-16 и У1К-7-16.

Для крепления сталеалюминиевых проводов сечением от 10 до 50 мм2 и стальных канатов сечением от 25 до 86 мм2 применяются натяжные зажимы «клин-коуш» типа НКК (рис. 1.31, б и табл. 1.120).

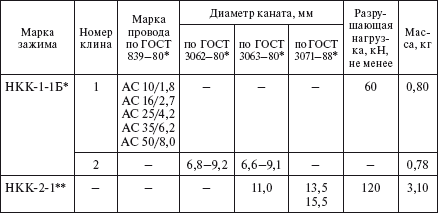

Таблица 1.224

Натяжной зажим типа НКК

* Соединяется с ушками У1-7-16 и У1К-7-16.

** Соединяется с ушком У1-12-16.

Натяжные зажимы типов НБ и НЗ (рис. 1.32 и табл. 1.121) предназначены для крепления алюминиевых и сталеалюминиевых проводов сечением от 70 до 300 мм2 и выпускаются болтовыми марок НБ-2-6А и НБ-3-6Б и заклинивающимися марки НЗ-2-7. Рабочее положение зажима – болтовым хвостиком в сторону провода шлейфа, а раструбом в сторону пролета. Для алюминиевых и сталеалюминиевых проводов болтовой зажим НБ-3-6Б поставляется с алюминиевой прокладкой, уложенной вдоль желоба корпуса зажима.

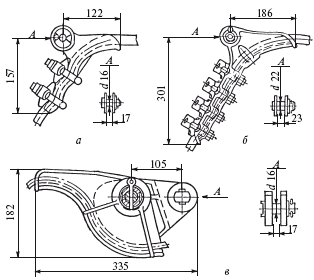

Рис. 1.32. Натяжные разъемные зажимы: а – НБ-2-6А; б – НБ-3-6Б; в – НЗ-2-7

Для проводов А 150 – А 300 зажим НБ-3-6Б комплектуется ушком У1-12-16.

Таблица 1.121

Натяжные разъемные зажимы типов НБ и НЗ

Для натяжения сталеалюминиевых проводов сечением 240 мм2 и больше на линиях электропередачи напряжением 220 кВ и выше применяются натяжные прессуемые зажимы типа НАС, состоящие из алюминиевого корпуса и анкера с проушиной, изготовленные из стали (рис. 1.33 и табл. 1.122). В хвостовике зажима на длине 100 мм опрессовывается провод, уходящий в шлейф. Конструкция зажимов этого типа такова, что при опрессовывании зажима плоскость расположения проушины может быть выбрана любой, в зависимости от условий комплектования изолирующей подвески и направления провода, уходящего в шлейф.

Рис. 1.33. Натяжные прессуемые зажимы типа НАС

Таблица 1.222

Натяжные прессуемые зажимы типа НАС для сталеалюминиевых проводов (см. рис. 1.33)

Для оконцевания и натяжения стальных канатов сечением от 50 до 500 мм2, используемых на линиях электропередачи в качестве грозозащитных тросов, применяются натяжные прессуемые зажимы типа НС (рис. 1.34 и табл. 1.123). Зажим НС изготовляется из стали. Он состоит из трубки с отверстием для каната и стальной дугообразной скобы, приваренной к концу трубки. Для выполнения заземления грозозащитного троса конец его пропускается через трубку корпуса зажима НС и отгибается в нужном направлении. Зажим опрессовывается, а на конце троса опрессованием монтируется заземляющий зажим типа ЗПС (рис. 1.35 и табл. 1.124). Зажим ЗПС с помощью болта через проушину закрепляется за мета ллоконструкции анкерно-угловой опоры.
