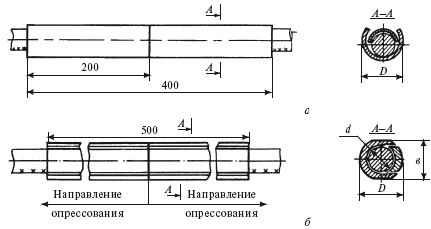

Рис. 1.45. Ремонтные зажимы: а – РАС-Х-4А; б – РАС-Х-5А

При повреждениях проволок, составляющих более 34 % сечения провода, ремонт провода осуществляется путем вырезания поврежденного участка и выполнения вставки из отрезка нового провода той же марки, что и поврежденный, и имеющего то же направление повивов. Вид ремонта сталеалюминиевых проводов сечением от 95 до 185 мм2 в зависимости от характера повреждений (числа оборванных алюминиевых проволок) приведен в табл. 1.145.

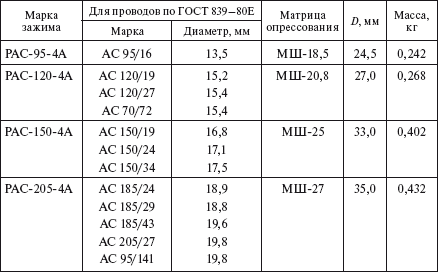

Таблица 1.143

Ремонтные зажимы типа РАС для ремонта проводов сечением от 95 до 205 мм2 (см. рис. 1.45, а)

Таблица 1.224

Ремонтные зажимы типа РАС для ремонта проводов сечением от 185 до 500 мм2 (см. рис. 1.45, б)

Таблица 1.145

Виды ремонта сталеалюминиевых проводов сечением от 95 до 185 мм2

* Для проводов с усиленным сердечником.

В качестве заземляющих устройств могут использоваться как естественные (арматура железобетонных фундаментов), так и искусственные заземлители. Если обеспечиваемое железобетонными фундаментами сопротивление заземления велико, то применяются дополнительно искусственные заземлители, которые выполняются в виде лучей из круглой стали диаметром 10–16 мм, и вертикальные – из труб или углового железа.

Углубленные заземлители в виде колец или прямоугольников укладываются на дно котлованов под фундаменты, лучше – один контур на весь котлован. Глубинные заземлители применяются там, где они могут достичь хорошо проводящих слоев грунта.

На стальных и железобетонных опорах соединение грозозащитных тросов с заземляющими устройствами опор всегда осуществляется с использованием металла опор.

На ВЛ подлежат заземлению: опоры, имеющие грозозащитный трос или другие устройства грозозащиты; железобетонные и стальные опоры ВЛ напряжением 0,4—35 кВ; опоры, на которых установлены силовые или измерительные трансформаторы, разъединители и другие аппараты; стальные и железобетонные опоры ВЛ 110–500 кВ без устройств молниезащиты, если это необходимо по условиям обеспечения надежной работы релейной защиты и автоматики.

Заземленная опора служит для уменьшения вероятности обратных перекрытий за счет напряжения, возникающего при протекании тока молнии, ударившей в опору или трос, по сопротивлению заземления. Таким образом, оно имеет чисто молниезащитный характер.

При использовании естественной электрической проводимости комлевой части железобетонных опор или фундаментов обратную засыпку котлованов желательно производить вынутым или улучшенным грунтом с тромбованием.

Применение заземляющих устройств (ЗУ) для опор ВЛ без грозозащитных тросов необходимо потому, что в сетях с изолированной нейтралью возможна длительная работа с заземленной фазой, и при перекрытии изоляции на одной из фаз опора, будучи изолированной от земли, может оказаться под потенциалом, близким к фазному, что опасно для жизни. Таким образом, ЗУ имеют характер заземления, обеспечивающего электробезопасность. Сопротивления заземляющих устройств этого типа должны обеспечиваться без учета таких естественных заземлителей, как железобетонные опоры и фундаменты.

Искусственные заземлители выполняются протяженными лучевыми, вертикальными и комбинированными из стального круга диаметром от 12 до 16 мм, а при использовании в сильно агрессивных грунтах – диаметром от 18 до 20 мм. Протяженные лучевые заземлители прокладываются параллельно поверхности земли на глубине от 0,5 до 1 м (в скальных грунтах допускается их прокладка в разработанном слое или по поверхности с обетонированием), а при прокладке зимой в многолетнемерзлых грунтах – просто по поверхности. Число, длина и направление лучей определяются расчетами.

Вертикальные электроды в зависимости от электрических характеристик грунта выбираются длиной от 5 до 20 м, и вертикальное заземление выполняется методом вдавливания или ввинчивания. Если удельное сопротивление грунта с глубиной уменьшается, применяются более длинные электроды.

Элементы заземлителей соединяются сваркой внахлест по всему периметру, при этом длина нахлеста должна быть не менее шести диаметров прутка.

Для защиты заземлителей от почвенной коррозии и удлинения срока их службы, помимо увеличения диаметра стальных прутков, рекомендуется выполнять гидроизоляцию спусков к заземлителю на длине по 10 см в обе стороны от границы раздела слоев с различной воздухопроницаемостью (в частности, и на границе воздух – земля). Гидроизоляция выполняется путем обмотки заземлителя хлопчатобумажной лентой, пропитанной горячим битумом.

Допустимые наименьшие размеры элементов заземляющих устройств, характеристики грунта, нормируемое значение сопротивления, необходимые для расчета заземляющих устройств, приведены в табл. 1.146-1.149.

Таблица 1.146 Наименьшие значения стальных элементов ЗУ

* Для магистралей заземления – не менее 100 мм2.

** Для заземлителей молниезащиты – угловая или полосовая сталь сечением не менее 160 мм2.
