При использовании двух кранов для предварительного подъема опоры их располагают симметрично относительно оси опоры.
Опоры на оттяжках, опирающиеся на фундамент в одной точке (одностоечные, трехстоечные, V-образные) и не имеющие шарнира, устанавливают в вертикальное положение при помощи стрелового крана с подтаскиванием на санях опорной части стойки.
Установка опор методом наращивания осуществляется совместно с ее сборкой. При этом низ опоры собирают на земле и устанавливают на фундамент. Затем на установленные секции опоры крепят специальный ползучий кран, с помощью которого последовательно монтируются следующие секции опоры. По мере наращивания секций ползучий кран перемещается выше. Вместо ползучего крана в отдельных случаях применяется кран-стрела, также перемещающийся по мере наращивания секций вверх. Этот метод монтажа осуществляется в соответствии с проектом производства работ.
3.3.3. Установка деревянных опор
Деревянные опоры, имея сравнительно небольшую массу и размеры, устанавливают стреловым краном соответствующей грузоподъемности или краном и трактором с применением падающей стрелы или без нее в зависимости от условий. Выравнивание стоек опор производят или углублением котлована, если он недорыт, или подсыпкой щебня, если котлован вырыт глубже, чем требуется. В перекопанный котлован подбивать грунт запрещается, так как он может осесть, что приведет к перекосу опоры. Рекомендуемые методы установки деревянных опор приведены в табл. 3.18.
Таблица 3.18

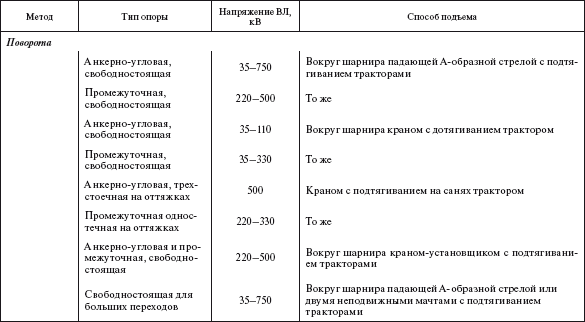

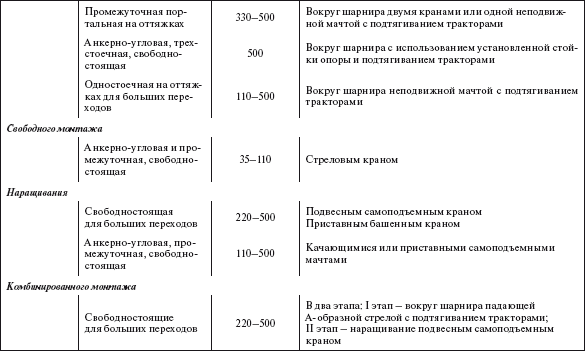

Методы установки деревянных опор
Установка опор на косогорах отличается от приведенных выше методов и производится в соответствии с проектом производства работ, составляемым для каждого конкретного случая.
3.4. монтаж проводов и грозозащитных тросов
Основным документом, по которому осуществляется монтаж проводов и грозозащитных тросов, является проект производства работ. Для выполнения основной операции при монтаже проводов – навески на опоры проводов – выполняется ряд подготовительных операций, в том числе:
доставка барабанов с проводами на место их раскатки;
доставка изоляторов и арматуры на пикеты, где производится их сборка;
закладка якорей для промежуточной анкеровки проводов (если это требуется) в длинных анкерных пролетах.
3.4.1. Раскатка проводов
Раскатка проводов производится после подписания акта, подтверждающего окончание работ по установке и выверке опор и ликвидации недоделок на опорах и оттяжках.
Главная задача при раскатке проводов – обеспечить сохранность проводов и оцинковки троса.
Вывозимые на трассу партии барабанов с проводом должны быть подобраны с одинаковыми или близкими строительными длинами провода (табл. 3.19).
Таблица 3.19
Строительная длина сталеалюминиевых проводов для ВЛ по ГОСТ 839-80*
Характеристика деревянных барабанов для проводов и грозозащитных тросов приведена в табл. 3.20.
Таблица 3.20
Характеристика деревянных барабанов для проводов ВЛ (ГОСТ 5151-79*)
Развозку барабанов с проводом и грозозащитным тросом производят в соответствии с картой развозки барабанов, на которой указывается место установки барабана и направление раскатки.
Раскатку барабанов с проводом производят либо с транспортеров, раскаточных тележек, саней, либо с неподвижных устройств, на которые с помощью вала устанавливают барабаны. Предпочтение отдается первому способу. Раскатку начинают от анкерной опоры на очень малой скорости, не допуская волочения проводов по земле. Оставшиеся на барабане 10–15 витков разматывают вручную в обратную сторону. При раскатке следующих барабанов оставляют концы, длиной по 2–3 м с каждой стороны для сращивания. При раскатке барабанов необходимо добиваться синхронности работы раскаточного устройства и скорости движения трактора.
Раскатку проводов и канатов волочением можно применять только в тех случаях, когда исключается возможность их повреждения, например, по травяному покрову, гладкому льду, неглубокому снегу и т. п. Чтобы ограничить волочение проводов и канатов по земле, их при прохождении опор закладывают в раскаточные ролики и поднимают на опоры, после чего продолжают раскатку до следующей опоры. Во время раскатки ведется наблюдение за правильностью сматывания провода с барабана и повреждениями провода и троса.
Повреждения помечают и устраняют до подъема их на опоры. В зависимости от конструкции опор для ускорения работы одновременно раскатывают сразу несколько проводов.
Расщепленные провода в одной фазе раскатывают одновременно с раскаточных тележек, на которых установлены два или три барабана. Порядок производства работ при раскатке одновременно нескольких проводов тот же, что и при раскатке одного провода.
Раскатку проводов в горных условиях осуществляют в направлении снизу вверх. На отдельных коротких участках, где трактор не может пройти, раскатку производят с применением вспомогательного троса для протягивания проводов и канатов вручную или трактора с лебедкой. Диаметр троса лебедки выбирают: при раскатывании одного барабана – 11 мм; двух барабанов – до 15,5 мм; трех барабанов – до 17 мм.
