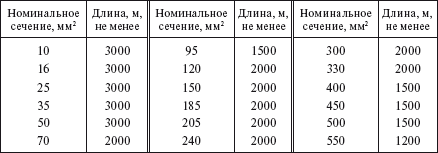

При раскатке проводов встречающиеся на трассе препятствия, недоступные для прохода тракторов и машин, преодолеваются вручную или с помощью трактора и лебедки со вспомогательным тросом, установленными за пределами препятствия. При этом барабаны с проводом (тросом) располагают у последней опоры, ограничивающей препятствие, и производят раскатку вручную по всей длине препятствия. Затем провод (трос) укладывают в монтажные ролики и поднимают на опоры. Один конец провода, сходящий с барабана, прикрепляют к тяговому канату трактора или лебедки и вытягивают.

Для избежания волочения проводов по земле используются специальный комплект машин. Сначала по роликам, прикрепленным к элементам опоры, под тяжением раскатывают стальной тяговый канат диаметром 11–13 мм, а затем этим канатом, соединенным с проводом, под тяжением раскатывают провод, равный примерно половине проектной длины. Во время раскатки провод не должен касаться поверхности земли.

При раскатке провода тяговая машина создает натяжение на 20–25 % больше усилия тормозной машины. После раскатки на конце провода монтируют натяжной зажим для гирлянды изоляторов, которые прикрепляют к анкерной опоре.

Соединение сталеалюминиевых проводов и грозозащитных тросов производят одновременно с их раскаткой. Способы соединения сталеалюминиевых проводов и грозозащитных тросов ВЛ приведены в табл. 3.21.

Таблица 3.21

Типы соединительных зажимов и термитных патронов в зависимости от способа соединения

Примечание. Допускается соединение сталеалюминиевых проводов сечением до 185 мм2 в пролетах методом скручивания с последующей сваркой выпущенных концов, а сечением 240 мм2 и выше в шлейфах анкерных опор – сваркой концов проводов с последующим опрессованием алюминиевых корпусов зажимов гидравлическими прессами.

Перед соединением проводов важное значение имеет подготовка проводов и арматуры к соединению. Подготовка к соединению заключается в основном в очистке провода и арматуры от грязи, удалении оксида алюминия и смазки соединяемых концов. Подготовка должна производиться очень быстро, так как алюминий быстро окисляется.

Соединение проводов методом скручивания. Подготовленные соединяемые концы проводов с двух сторон внахлестку вводят в овальный соединительный зажим типа СОАС. На выступающие концы накладывают бандажи и устанавливают зажим в приспособление МИ-189А для проводов сечением до 35 мм2 или в приспособление МИ-230А для проводов сечением от 50 до 185 мм2. Число оборотов должно быть не менее четырех. При соединении проводов марки АС 185 между ними вставляют вкладыш.

Соединение проводов опрессованием выполняют поэтапно. Перед опрессованием выправляют концы проводов и накладывают первый бандаж из проволоки. Концы проводов обрезают. Затем накладывают второй бандаж на расстоянии 115 мм от конца на проводах от АС 185/24 до АС 330/43 и 125 мм – на проводах от АС 330/66 и выше. Для проводов АС 400/18 и АС 400/22 это расстояние также равно 115 мм. На расстоянии 5 мм от второго бандажа удаляют алюминиевые жилы, не допуская при этом повреждения стального сердечника. Свободный конец стального сердечника промывают бензином. На один конец стального сердечника надевают стальной сердечник зажима. Второй конец сердечника провода вводят в сердечник зажима с другой стороны, так чтобы проволоки второго конца проходили между проволоками первого сердечника и выходили с другой стороны на 10–15 мм с каждой стороны. Опрессовку стального сердечника зажима производят по всей длине от середины к концам, перекрывая предыдущее место опрессовки не менее чем на 5 мм. На очищенную поверхность алюминиевой части провода и сердечник зажима надвигают корпус зажима и опрессовывают его от середины к концам, перекрывая предыдущий сжим не менее чем на 5 мм. Провода соединяют с помощью зажима САС.

Соединения проводов в шлейфах выполняют петлевыми переходными зажимами типа ПАС или сваркой термитным патроном. При этом концы проводов опрессовывают лапками зажимов, а зажимы соединяют болтами. При переходе с одной марки проводов на другую в шлейфах анкерных опор устанавливают петлевые переходные прессуемые зажимы типа ПП. Опрессование лапок зажима производят приспособлением типа МИ.

Соединение грозозащитных тросов осуществляют с помощью соединительных зажимов типа СВС.

Использование энергии взрыва. Этот метод применяется для опрессования соединительных, шлейфовых, натяжных, ответвительных и ремонтных зажимов при соединении сталеалюминиевых проводов АС 240 – АС 500, АС 70/72, а также при соединении стальных канатов грозозащитных тросов С 50 и С 70. При этом опрессование стального сердечника и алюминиевой оболочки провода осуществляют за один раз. Соединение взрывом может выполняться на высоте. Опрессование взрывом может производиться только при наличии разрешения на право производства взрывных работ. Подготовку провода и монтаж зажимов при этом производят по технологии, аналогичной для опрессования гидравлическим способом.

Соединение проводов взрывом производят в соответствии с Технологическими правилами по производству работ при опрессовке проводов с использованием энергии взрыва.

Соединение проводов сваркой термитными патронами применяют при соединении проводов в шлейфах анкерных опор. Термитные патроны выпускаются двух типов: ПАС и ПА. Патроны ПАС состоят из стальной трубки, на которой запрессована термитная шашка, и алю – миниевого вкладыша. Сбоку на шашке наносят красную метку. Патроны типа ПА состоят из трубки с надетой на нее термитной шашкой с вертикальным отверстием и колпачков или втулок, надеваемых на свариваемые провода. Соединение сталеалюминиевых проводов сваркой производят в соответствии с Типовой инструкцией по сварке неизолированных проводов с помощью термитных патронов.
