Для удобства переноски станка и передвижения пулемета имеется вьюк, состоящий из двух подушек, надеваемых на задние ноги, и лямки, прикрепляемой к передней ноге.

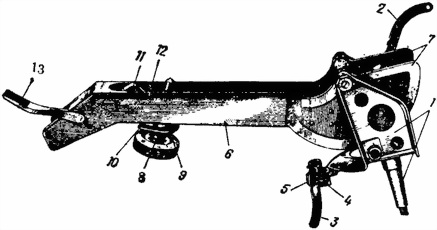

Рис. 34. Механизм наводки:

1 — вертлюг; 2 — рукоятка стопорного болта зажима вертикальной наводки; 3 — рукоятка стопорного болта зажима горизонтальной наводки; 4 — полочки; 5 — указатель; 6 — рама; 7 — секторы рамы; 8 — винт с маховнчком и прицельным кольцом механизма тонкой наводки; 9 — разрезная гайка; 10 — вороток зажимного винта; 11 — механизм закрепления тела пулемета; 12 — крюк; 13 — рукоятка

Зажимы ног служат для скрепления ног с основанием станка. Каждый зажим состоит из рычага, болта с гайкой и пружины.

Механизм наводки (рис. 34) служителя соединения тела пулемета со станком и для придания стволу пулемета нужного направления при стрельбе. Он состоит из вертлюга и рамы.

Вертлюг служит для соединения механизма наводки с основанием станка; он обеспечивает горизонтальную наводку пулемета.

На вертлюге имеются рукоятка стопорного 'болта зажима вертикальной наводки и рукоятка стопорного болта зажима горизонтальной наводки; полочки, на которые устанавливаются ограничители, и указатель угломерной шкалы горизонтального сектора.

Рама служит для грубой вертикальной наводки пулемета в цель и для крепления тела пулемета. Она имеет: два сектора; переднюю ось для крепления тела пулемета; механизм тонкой наводки; механизм закрепления тела пулемета и ось для постановки тела пулемета при стрельбе по воздушным целям.

На левом секторе имеется угломерная шкала (с ценой деления 0-20), на правом — два упора: верхний — ограничивает поворот рамы при стрельбе с колена; нижний — для ограничения углов возвышения пулемета.

Механизм тонкой наводки служит для уточнения вертикальной наводки пулемета. Он состоит из винта с маховичком и прицельным кольцом, разрезной гайки и воротка зажимного винта.

Прицельное кольцо имеет шкалу в делениях прицела от 5 до 14 (от 500 до 1400 м) и указатель прицельного кольца.

В приливе разрезной гайки перемещается линейка со шкалой, служащая для отмечания вертикальной наводки (с ценой деления 0-02).

Механизм закрепления тела пулемета служит для закрепления задней части тела пулемета на раме при помощи крюка и рукоятки.

28. Механизм наводки пулемета СГМБ (рис. 35) служит для соединения тела пулемета с кронштейном бронетранспортера и для придания стволу пулемета нужного направления при стрельбе. Он состоит из вертлюга и сектора с рамой.

а

б

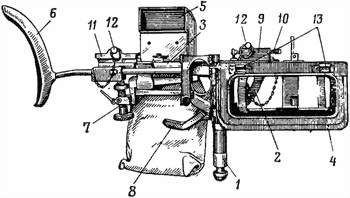

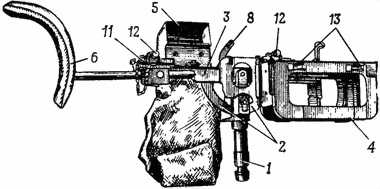

Рис. 35. Механизм наводки пулемета СГМБ:

а — с механизмом тонкой наводки; б — упрощенный (без механизма тонкой наводки); 1 — вертлюг; 2 — сектор; 3 — рама; 4 — держатель; 5 — гнльзоулавлнватель; 6 — плечевой упор; 7 — механизм тонкой наводки; 8 — рукоятка стопорного болта для закрепления сектора; 9 — передней ползун; 10 — амортизатор; 11 — задней ползун; 12 — засовы; 13 — захваты

Вертлюг имеет конусную часть с кольцевой выточкой на конце для соединения с кронштейном БТР; вырез для помещения сектора; стопорный болт с рукояткой для закрепления сектора в вырезе. Приданное при наводке положение вертлюгу фиксируется стопорным болтом кронштейна.

Сектор с рамой соединен при помощи оси. На заднем конце сектора собран механизм тонкой наводки, состоящий из винта с маховичком и муфты с зажимным винтом.

Рама имеет: на верхней плоскости — основания для переднего и заднего ползунов; с правой стороны против приемного окна пулемета — держатель для помещения патронной коробки; с левой стороны против выводного окна — гильзоулавливатель; в задней части — пазы для присоединения направляющей плечевого упора.

Держатель может устанавливаться в двух положениях: перпендикулярно к пулемету (при стрельбе) и параллельно (в положении «по-походному»). На нем имеются захваты для крепления плечевого упора в походном положении.

Ползуны имеют проушины с засовами для соединения тела пулемета с рамой. На переднем ползуне имеется пружинный (две пружины) амортизатор, смягчающий действие силы отдачи при стрельбе, что обеспечивает лучшую кучность боя. Для ограничения смещения заднего ползуна вперед и назад на нем сверху имеется винт. Внутри ползуна помещается пружина — компенсатор.

Плечевой упор служит для управления пулеметом при стрельбе и для повышения меткости стрельбы. Положение плечевого упора на пулемете фиксируется защелкой направляющей. Его длина в зависимости от роста пулеметчика может быть изменена перемещением стержня в направляющей.

Упрощенный механизм наводки (см. рис. 35, б) имеет следующие отличия:

— отсутствует механизм тонкой наводки;

— сектор приварен к раме;

— вертлюг скреплен с рамой осью.

29. Кронштейн пулемета СГМТ (рис. 36) служит для соединения тела пулемета с люлькой пушки и для выверки пулемета. Положение кронштейна по боковому направлению может изменяться с помощью прокладок, что позволяет устанавливать ствол пулемета посредине отверстия башни.
