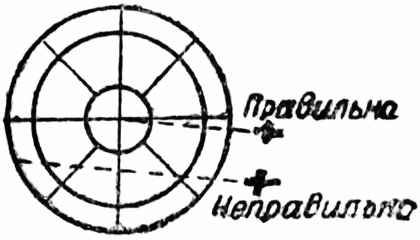

В обоих случаях наводки точку на соответствующем кольце выбирать таким образом, чтобы продолженный путь самолета проходил через середину кольцевого целика (рис. 35). Если самолет летит прямо на обстреливающий его пулемет, наводить через задний визир и центр перекрестия кольцевого целика.

Без зенитной треноги

1. Опустить мушку.

2. Установить кольцевой прицел в гнездо.

3. Поднять задний визир, находящийся в стойке прицела (рис. 36).

4. Положить пулемет сошками на плечо товарища и открыть огонь.

Для стрельбы таким образом удобнее использовать магазинное питание. Поддерживающий держится за магазин.

С зенитной треногой

1. Установить кольцевой прицел и поднять передний визир.

2. Опустить мушку.

3. Открепить запор.

4. Повернуть верхние стопоры ног и раздвинуть ноги (рис. 36 и 37).

5. Открепить нижние зажимы ног, установить нужную высоту так, чтобы стойка стояла вертикально, и закрепить снова.

6. Установить пулемет на стойке, для чего взять пулемет левой рукой — за кожух (прижимая одновременно зажимную пружину средней опоры), а правой рукой — за приклад, повернуть пулемет прицелом вниз, ввести средней опорой в хомутик замка, повернуть пулемет в нормальное положение и отпустить зажимную пружину.

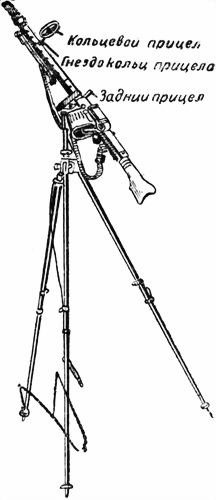

Рис. 36. Пулемет МГ-34 на зенитной треноге.

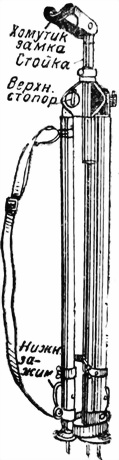

Рис. 37. Зенитная тренога в собранном положении.

Для стрельбы с зенитной треноги удобно использовать ленточное питание с барабаном.

Снаряжение ленты

1. Ленту можно снарядить вручную или при помощи машинки.

2. Для снаряжения ленты вручную вставлять патроны в гнезда ленты так, чтобы выступ пружинящего отростка звена заскакивал в кольцевую выточку шляпки патрона и фиксировал его.

Станковый пулемет МГ-08 и ручные пулеметы МГ-08/15 и МГ-08/18 (рис. 38, 39 и 40)

Общие сведения

Для всех указанных пулеметов применяется один и тот же патрон типа Маузер. Матерчатая лента рассчитана на 250 патронов для станкового пулемета и на 100 патронов для ручных. Патроны имеют легкую или тяжелую пули. Кроме немецких можно использовать польские патроны.

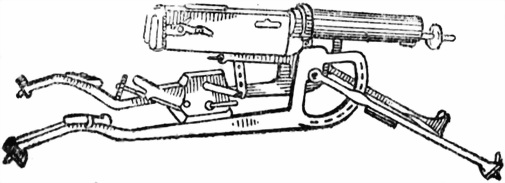

Рис. 38. Станковый пулемет МГ-08 (Максима) на станке-салазках.

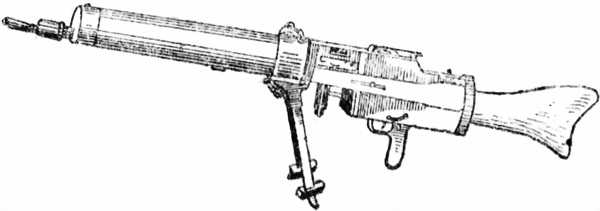

Рис. 39. Ручной пулемет МГ-08/15.

По принципу устройства и работы механизмов все названные пулеметы не отличаются от нашего станкового пулемета системы Максима; поэтому при пользовании ими применять все приемы и способы, изложенные в НСД-38 «Станковый пулемет системы Максима обр. 1910 г.».

Необходимо обратить внимание на следующие особенности немецких пулеметов системы Максима:

1) при нажатии на спуск у станкового пулемета предохранитель следует отклонять вправо;

Рис. 40. Ручной пулемет МГ-08/18.

2) коробка с лентой у ручных пулеметов надевается на специальные направляющие на правой стороне короба;

3) при разборке затыльник у станкового пулемета и приклад с затыльником у ручных пулеметов поворачивать книзу, вынув предварительно верхний болт;

4) у ручных пулеметов сошки ставятся в переднее или среднее положение, смотря по надобности;

5) при подготовке к стрельбе ручного пулемета МГ-08/18 наматывать сальники и наливать воду не нужно, так как охлаждение воздушное.

Общие сведения

Скорострельность 550 выстрелов в минуту

Прицельная дальность 2000 м

Действительный огонь до 1200 м
