Режим огня очереди по 3–5 выстрелов

Калибр 7,92 мм

Вес пулемета 12 кг

Емкость магазина 25 патронов

Для стрельбы из пулемета используются патроны Маузера с тяжелой и легкой пулей. Можно использовать, кроме немецких, польские патроны.

Установка прицела

1. Поставить мушку в вертикальное положение.

2. Большим и указательным пальцами правой руки сжать защелки хомутика прицельной рамки и передвинуть хомутик до совмещения переднего края его с чертой требуемого деления на рамке прицела.

Цифра показывает дальность в сотнях метров.

Для стрельбы по воздушным целям нужно:

1) поставить кольцевой прицел в специальное основание на кожухе;

2) поставить в вертикальное положение рамку, которая служит целиком;

3) при движении самолета слева направо левую сторону кольца считать мушкой; при прицеливании прорезь на рамке, левая сторона кольца и самолет должны составлять прямую линию. При движении самолета справа налево прицеливаться по правой стороне кольца. При движении самолета на пулемет прицеливаться по нижней части кольца. При движении самолета от пулемета прицеливаться по верхней части кольца.

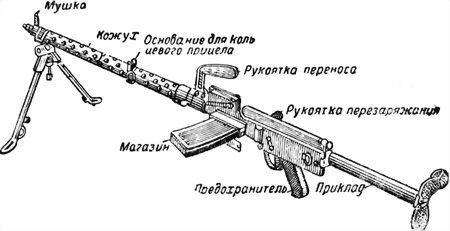

Рис. 41. Общий вид пулемета МГ-13.

Заряжание пулемета

1. Поставить пулемет на сошки.

2. Нажать на защелку в задней части приемника магазина; при этом откроется дверца приемника, предохраняющая от попадания грязи, когда магазин не вставлен.

3. Левой рукой вставить магазин — сначала переднюю, более короткую часть, затем заднюю (рис. 42); при правильной постановке магазина должен произойти легкий щелчок.

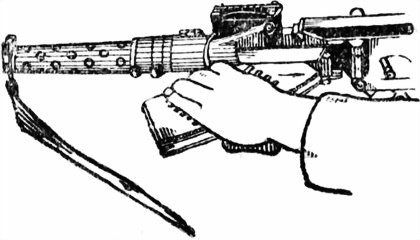

Рис. 42. Как вставить магазин.

4. Правой рукой оттянуть рукоятку перезаряжания в крайнее заднее положение и отпустить ее, при этом курок станет на боевой взвод, а затвор пошлет патрон в патронник.

Производство стрельбы

Из пулемета можно вести одиночный и автоматический огонь. Как правило, ведется автоматический огонь.

Для автоматического огня нажимать пальцем на нижнюю часть спускового крючка; для стрельбы очередями — после 3–5 выстрелов отпустить спусковой крючок.

Для одиночного огня — нажать на верхнюю часть спускового крючка.

По израсходовании всех патронов затвор остановится в заднем положении.

Для замены магазина нажать большим пальцем левой руки на защелку магазина, вынуть его левой рукой и, оттягивая влево вперед, поставить другой магазин.

При передвижении с заряженным пулеметом включить предохранитель, для чего поставить его флажок (находится на левой задней части спусковой коробки) в заднее положение, где стоит буква S.

Сошка может находиться в передней и средней частях кожуха. Для перестановки сошки нажать на пластинчатую пружину внизу кожуха, повернуть сошку кверху и вынуть ее, после чего вставить сошку сверху в нужном месте и повернуть вниз, предварительно прижав пластинчатую пружину к кожуху.

Разряжание пулемета

Снять магазин, после чего правой рукой несколько раз оттянуть рукоятку перезаряжания, чтобы проверить, не остался ли патрон в патроннике.

Нажимом на спусковой крючок спустить курок.

Снаряжение магазина

Магазин можно снаряжать при помощи машинки (рис. 43) или вручную.

Опорожнение магазина

Чтобы опорожнить магазин, нужно держать его в левой руке, а правой выдвигать по одному патрону из загибов магазина (рис. 44).

Рис. 43. Как снарядить магазин машинкой.

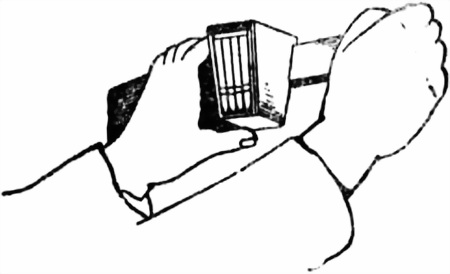

Рис. 44. Как разрядить магазин.

Устранение задержек

1. Спусковой крючок не поддается нажиму. — Выключить предохранитель.

2. Осечка. — Перезарядить пулемет, для чего оттянуть рукоятку перезаряжания назад и отпустить ее. Если выстрела снова не последовало, проверить, не сломался ли боек ударника.

3. Перекос патрона. — Оттянуть рукоятку назад и наклонить пулемет вправо. Если перекосившийся патрон не выпал, снять магазин и удалить перекошенный патрон или поставить его правильно.
