4. Гильза не отражается и утыкается в пенек ствола. — Энергично оттянуть и отпустить затвор.

5. Стреляная гильза осталась в патроннике. — Проверить, не сломался ли выбрасыватель; гильзу удалить шомполом.

6. Затвор неэнергично двигается вперед. — Проверить, не загрязнилась ли система, не сломалась ли возвратная пружина. Грязь удалить, пружину заменить.

Разборка пулемета

1. Снять магазин.

2. Отвести затвор за рукоятку назад и отпустить его, — этим взведется курок.

3. Надавить правой рукой на защелку крышки короба и открыть ее кверху; в вертикальном положении она будет удерживаться защелкой.

4. Левой рукой утопить замыкатель затыльника вправо и отклонить вниз затыльник с прикладом и спусковой коробкой.

5. Большим пальцем правой руки повернуть флажок замыкателя спусковой коробки на себя; приподнять ускоритель и повернуть его наружу.

6. Правой рукой оттянуть подвижные части назад и отделить затвор.

7. Обеими руками вынуть ствол со ствольной коробкой.

8. Большим пальцем правой руки нажать на защелку ствольной коробки, повернуть и отделить ствол от ствольной коробки.

9. Большим пальцем левой руки надавить на соединительный болт коробки и вынуть его вправо; отделить спусковую коробку.

Сборка пулемета

Сборку производить в обратном порядке.

В походе пулемет носить со сложенным прикладом. Чтобы откинуть приклад, левой рукой повернуть флажок замыкателя приклада (флажок находится сзади внизу затыльника) справа налево на полоборота, правой рукой откинуть приклад, а левой рукой повернуть флажок замыкателя в первоначальное положение.

Общие сведения

Скорострельность 550–650 выстрелов в минуту

Прицельная дальность 1 500 м

Действительный огонь до 1 000 м

Огонь из пулемета ведется очередями по 3–5 выстрелов

Вес пулемета с магазином 9,6 кг

Калибр 7,92 мм

Емкость магазина 20 патронов

Для стрельбы из пулемета используются патроны типа Маузер с тяжелой и легкой пулей. Можно использовать, кроме немецких, и польские патроны.

Установка прицела

Взяться левой рукой за барабан прицела (находится с левой стороны пулемета) и вращать его от себя; при этом следить за цифрами, которые появляются в окне коробки барабана. Цифры показывают дальности в сотнях метров.

Каждое деление отделяется от другого легким щелчком.

Заряжание пулемета

1. Поставить пулемет на сошки.

2. Большим пальцем правой руки сдвинуть вперед крышку, закрывающую окно магазина.

3. Левой рукой поставить магазин в окно: сначала переднюю часть магазина, затем легким ударом ладони поставить заднюю часть; если при этом произошел щелчок, магазин встал на место. Следить за тем, чтобы передний выступ магазина вошел в соответствующую выемку окна. Магазин должен быть расположен назад своей более высокой частью.

4. Правой рукой оттянуть затвор за рукоятку перезаряжания доотказа назад (рукоятка находится на правой стороне пулемета).

Производство стрельбы

Из пулемета можно вести одиночный и автоматический огонь.

Для автоматического огня:

1. Поставить переводчик на цифру 20. Переводчик находится с левой стороны пулемета на спусковой коробке и в положении для автоматического огня своим флажком должен стоять в переднем положении у цифры 20 (рис. 46).

Рис. 45. Общий вид пулемета ZB-30 на треноге.

2. Прицелиться и нажать на спусковой крючок.

3. Для прекращения стрельбы отпустить спусковой крючок; если нужно продолжать огонь, снова нажать на спусковой крючок.

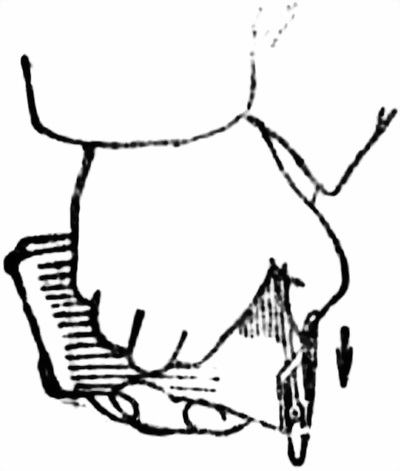

Как только в магазине израсходуются патроны, заменить его другим, наполненным патронами. Для замены магазина обхватить его правой рукой, одновременно прижать большим пальцем правой руки заднюю защелку магазина к задней стороне его и, поворачивая магазин вперед, снять его, а левой рукой вставить другой.

Если нужно передвигаться с заряженным пулеметом, поставить флажок переводчика на цифру 0; пулемет будет поставлен на предохранитель.

Для одиночной стрельбы:

1. Поставить флажок переводчика в заднее положение на цифру 1.

Рис. 46. Установка переводчика.

2. Нажать на спусковой крючок.

Для производства следующего выстрела отпустить спусковой крючок и затем снова нажать на него.

Разряжание пулемета
