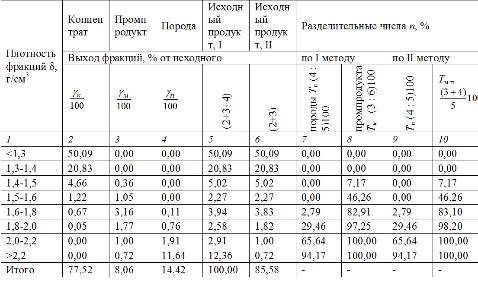

Таблица 1.25

Разделительные числа при разделении исходного угля на три продукта

Рис. 1.28. Кривые разделения Тп, Тм; Тм.п

Вероятное отклонение кривой разделения определяется как полуразность между абсциссами (плотностями) точек кривой, соответствующими ординатам (разделительным числам) 25 и 75:

Вероятное отклонение измеряется в единицах плотности на абсциссе кривой разделения.

Для результатов разделения, изображенных на рис. 1.28. вероятное отклонение при 'p=2,0 г/см3

Это означает, что среднее вероятное отклонение плотности посторонних фракций в продуктах обогащения от плотности разделения составляет 0,155 (или 155 кг/м3). По законам вероятности максимальное отклонение плотности посторонних фракций от плотности разделения составляет

±4Epm=±4·0,155=±0,62, т. е. если p=2 см3 и Epm = 0,155,

то в концентрат могут попасть фракции с плотностью до p +4Epm =2+0,62=2,62 г/см3, а в породу – фракции с плотностью до p– 4Epm =2–0,62=1,38 г/см3. В интервале от p до p +4Epm в продуктах обогащения будут и фракции с промежуточной плотностью.

Чем меньше среднее вероятное отклонение обогатительного аппарата, т. е. чем меньше среднее отклонение плотности посторонних фракций в продуктах обогащения от плотности разделения, тем лучше и точнее работает этот аппарат. Величина Еpm определяет угол наклона кривой разделения к вертикали: чем меньше Еpm тем меньше этот угол, и если Еpm = 0, то = 0 кривая разделения превращается в вертикальную линию, что свидетельствует об идеальном разделении угля.

Установлено, что величина вероятного отклонения в значительной степени зависит от крупности обогащаемого угля и от плотности разделения.

Данные, иллюстрирующие это положение, приведены в табл. 1.26 и 1.27 [75].

При обогащении угля одинаковой крупности среднее вероятное отклонение повышается по мере возрастания плотности разделения. Это увеличение незначительно для обогатительных машин с тяжелой средой и существенно для машин с водной средой. По этой причине для машин с водной средой оценка эффективности разделения производится не по Еpm как для аппаратов с тяжелой средой, а по безразмерному коэффициенту погрешности J:

где p – плотность разделения, г/см3.

Таблица 1.26

Значения для некоторых аппаратов

Таблица 1.27

Значения для аппаратов с тяжелой суспензией

Этот коэффициент позволяет судить о точности работы обогатительной машины независимо от плотности разделения.

Многие исследователи, так же как и авторы метода оценки эффективности разделения по Еpm считают, что для одной и той же обогатительной машины этот показатель и форма кривой не зависят от обогатимости угля и, следовательно, для угля одной и той же крупности полностью характеризуют работу данного аппарата.

Однако получение одинаковых значений показателя Еpm для углей различной обогатимости (различного фракционного состава) не означает, что количество элементарной посторонней фракции и общее их количество в полученных продуктах обогащения является также постоянным.

Количество посторонних фракций для угля одинаковой крупности при постоянном значении показателя Еpm будет выше в тех продуктах обогащения, где больше содержание этих фракций в исходном угле.

По полученным данным видно, что количество посторонних фракций в продуктах обогащения больше там, где выше количество смежных с плотностью разделения фракций в исходном угле.

Это и понятно, так как показатель Еpm определяет, в каком соотношении (в процентах от исходного угля) каждая фракция исходного угля, поступающего в аппарат, распределилась между продуктами обогащения. А поскольку весовые количества одноименных фракций в исходных углях могут быть различны, то при одном и том же значении вероятности разделения (распределения) весовые количества их в продуктах обогащения будут также различны.
