По значениям Еpm можно оценить эффективность работы аппаратов, но нельзя судить о качестве продуктов обогащения. Для этого необходимо произвести соответствующие расчеты.

Определение ожидаемых результатов обогащения по показателю Еpm

Рассчитывать ожидаемые показатели обогащения (выход, зольность) по известным фракционному составу исходного угля и показателю Еpm для данного аппарата можно тремя способами: по методу октилей, аналитическому и графическому.

Рассмотрим из них лишь второй, как наиболее простой и удобный для пользования.

Для выполнения расчетов с помощью Еpm необходим подробный фракционный состав машинного класса (табл. 1.28). Извлечение факций в продукты обогащения определяют по табличным значениям функции Гаусса (табл. 1.29).

Таблица 1.28

Подрбный фракционный состав машинного класса

Таблица 1.29

Таблица Гаусса

Продолжение таблицы 1.29

Продолжение таблицы 1.29

Продолжение таблицы 1.29

Продолжение таблицы 1.29

Определим в качестве примера ожидаемые показатели обогащения угля марки «Г» крупностью +13 мм в сепараторах с магнетитовой суспензией с выделением трех продуктов: концентрата, промпродукта и отходов. Плотность разделения в первой стадии 1500 кг/м3 (сепаратор СКВ-32), во второй – 1800 кг/м3 (сепаратор СКВ-20).

Величину значений Еpm задают или определяют в зависимости от плотности по уравнениям приведенным в табл. 1.30 [78].

Таблица 1.30

Значения Ерm

Определяем Ерm для тяжелосредного обогащения в сепараторах:

при плотности p = 1500 кг/м3

Ерm = 0,020 p + 20 = 0,020 · 1500 + 20 = 50 кг/м3;

при плотности p = 1800 кг/м3

Ерm = 0,022 p + 20 = 0,022 · 1800 + 20 = 70 кг/м3.

Расчет продуктов обогащения машинного класса +13 мм приведен в табл.1.31 и 1.32.

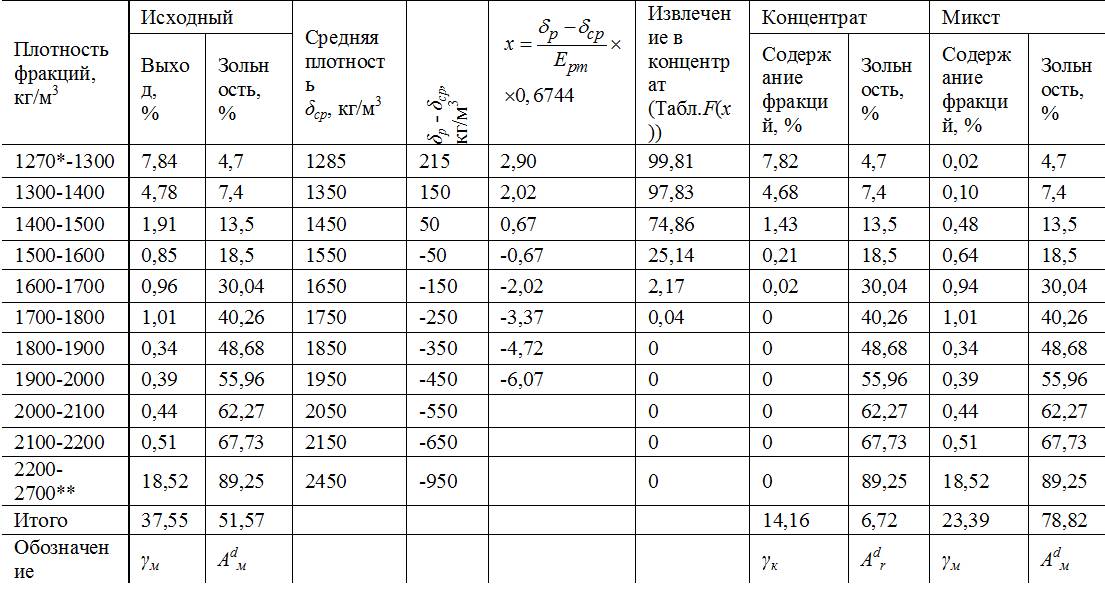

Таблица 1.31

Ожидаемый практический баланс продуктов обогащения угля класса >13 мм в сепараторе СКВ-32 при р = 1500 кг/м3 и Ерm = 50 кг/м3

* – действительная плотность органической массы угля марки «Г», кг/м3;

** – условно принятая действительная плотность минеральных примесей, содержащихся в углях, кг/м3;

*** – табличные данные (табл. 1.29).

В основу расчета ожидаемых значений качественно-количественных показателей продуктов обогащения по этому методу принимаются характерные числа. Построенная по этим числам кривая разделения в анаморфозном масштабе представляет прямую линию. В действительности, т. е. при построении кривых по данным, полученным в результате отбора проб с промышленных аппаратов, они не являются прямолинейными. Деформации или искривления, как правило, имеются на концах прямой.

Эти искривления показывают, что на обогатительном аппарате получены продукты с содержанием посторонних фракций, превышающим количество, определяемое величиной вероятного отклонения Еpm.

Таблица 1.32

Ожидаемый практический баланс продуктов обогащения угля класса >13 мм в сепараторе СКВ-20 при р = 1800 кг/м3 и Ерm = 70 кг/м3
