5) Проведите сортировку по этому столбцу с использованием метода Resolve Duplicates. К повторяющимся значениям добавятся цифровые суффиксы.

6) Удалите этот столбец, используя команду Column/Delete.

Кроме сортировки и изменения состава атрибутов можно также удалить некоторые компоненты из библиотеки, используя команду Ron/Delete (строка/удалить).

• Удалите два-три компонента из таблицы

1) Щелкните по номеру строки с выбранным компонентом для ее выделения.

2) Нажмите клавишу DELETE. Строка исчезнет из таблицы.

С помощью команд меню Row можно также поместить выбранный компонент в схему (команда Row/Place/Schcmatic) или на плату (команда Row/Place/PCB), если запущены редактор схем или плат.

Для сохранения внесенных изменений в текущей или новой библиотеке используется команда Table/Save То Library. При активизации данной команды появляется окно Save Source, показанное на рисунке 4.8.

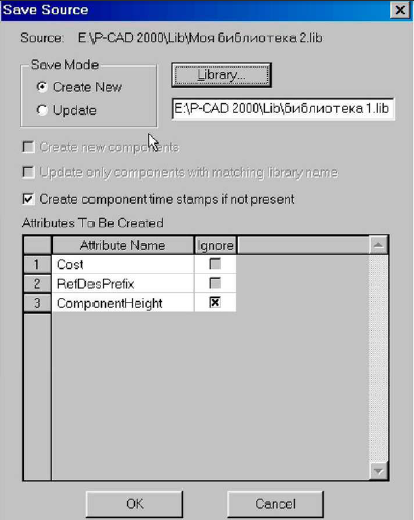

Рисунок 4.8 – Создание новой библиотеки

• Сохраните таблицу в новой библиотеке

1) Активизируйте команду Table/Save То Library.

2) На панели Save Source в рамке Save Mode (режим сохранения) установите флажок Create New (создать новую).

3) В таблице Attributes То Be Created (атрибуты, которые будут созданы) в колонке Ignore (игнорировать) установите флажки для тех атрибутов, которые не должны присутствовать в новой библиотеке.

4) Нажав на кнопку Library, выберите каталог, в который будет помещена новая библиотека и задайте ее имя, например Библиотека1

5) Установка флажка Create component time stamps if not present позволяет добавить к существующим атрибутам еще два, если их не было в исходном наборе:

CreateDate – дата создания;

ModifyDate – дата модификации и заполнить их значения текущим временем и датой.

6) Нажмите кнопку ОК. для завершения диалога.

Обновите данные существующей библиотеки

1) Активизируйте команду Table/Save То Library.

2) На панели Save Source (рисунок 4.9) в рамке Save Mode установите флажок Update (обновить).

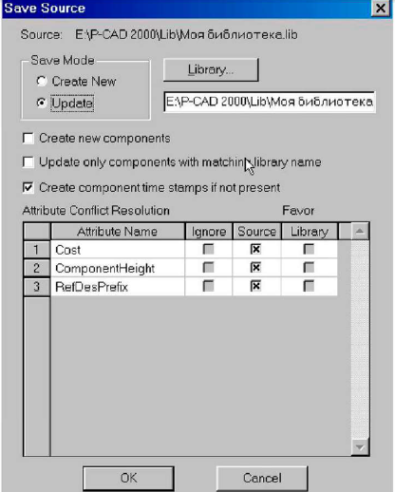

Рисунок 4.9 – Обновление существующей библиотеки

3) Нажав на кнопку Library, выберите библиотеку, данные в которой вы хотите обновить.

Если просматривалась только одна библиотека, в этом поле будет указано ее имя.

4) В секции Attribute Conflict Resolution (разрешение конфликтов атрибутов) для каждого дополнительного атрибута установите один из трех флажков:

Ignore (игнорировать) – если не хотите создавать или модифицировать атрибут в целевой библиотеке;

Source (источник) если атрибут существует как в источнике, так и в целевой библиотеке, то при установке этого флажка значение в целевой библиотеке будет заменено значением из источника;

Library (библиотека) – если атрибут существует как в источнике, так и в целевой библиотеке, то при установке этого флажка значение в целевой библиотеке не будет изменяться значением из источника;

Если атрибут отсутствует в целевой библиотеке и флажок Ignore сброшен, то он будет добавлен с текущим значением.

5) Установка флажка Create new components (создание новых компонентов) позволяет добавить в целевую библиотеку отсутствующие там компоненты.

6) Установка флажка Update only components with matching library name позволяет модернизировать или добавлять к целевой библиотеке только те компоненты, значение атрибута СоmроnentLibrary которых совпадает с целевой библиотекой.

7) Нажмите кнопку ОК. для завершения диалога.

8) Завершите просмотр компонентов, закрыв таблицу.

9) Подключите новую библиотеку к одной из существующих групп и просмотрите ее содержимое.

10) Завершите просмотр компонентов, закрыв таблицу.

• Перезагрузите обновленную библиотеку

1) Щелкните правой кнопкой мыши по имени обновленной библиотеки.

2) В выпадающем меню выберите команде Reload (перезагрузка). Автоматически откроется окно Viewer с таблицей компонентов.

3) Убедитесь, что здесь появились новые значения атрибутов.
