3) В появившемся окне Library Browse (рисунок 4.21) выберите из списка нужный корпус для компонента. В данном случае – это созданный в предыдущем подразделе DIP14.

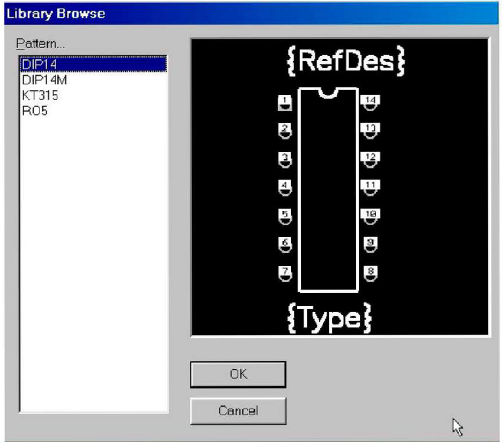

Рисунок 4.21 – Выбор корпуса для компонента

4) В группе Component Туре (рисунок 4.20) выберите тип компонента – Normal (информацию о типах компонентов в таблице 3.1)

5) В окне Number of Gates укажите количество секций в компоненте – 4 .

6) В группе Component Style выберите стиль компонента – Homogeneous (однородный).

7) В группе Gate Numbering укажите способ нумерации секций на схеме – Numeric (числовой).

8) Для выбора символа, помещаемого на схему, нажмите кнопку Select Symbol и в окне Library Browse (рисунок 4.22) выберите из списка нужный символ для компонента. В данном случае это созданный в подразделе 4.3 символ 2И-НЕ. После нажатия кнопки ОК. в данном окне может появиться предупреждение о несоответствии указателей, номеров и имен выводов (рисунок 4.23). Нажмите кнопку «Да» для перезаписи существующих полей в электронной таблице.

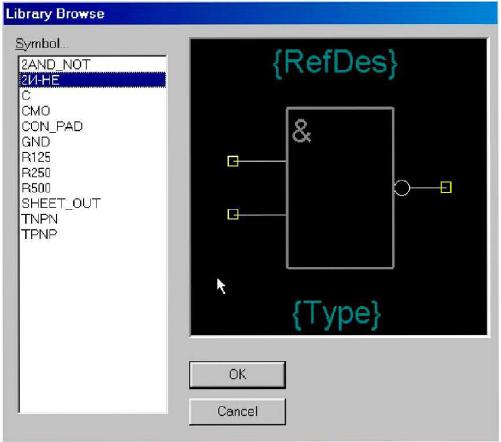

Рисунок 4.22 – Выбор символа для компонента

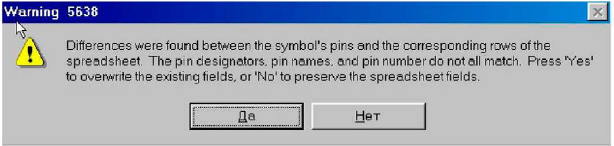

Рисунок 4.23 – Предупреждение о несогласованности указателей, имен и номеров выводов

9) В окне Refdes Prefix (рисунок 4.20) укажите префикс для позиционного обозначения компонента на схеме и плате. Для логических элементов это – DD.

10) Нажмите кнопку Pins View для ввода информации о цоколевке корпуса и свойствах секций и выводов. Заполните появившуюся таблицу, как показано на рисунке 4.24.

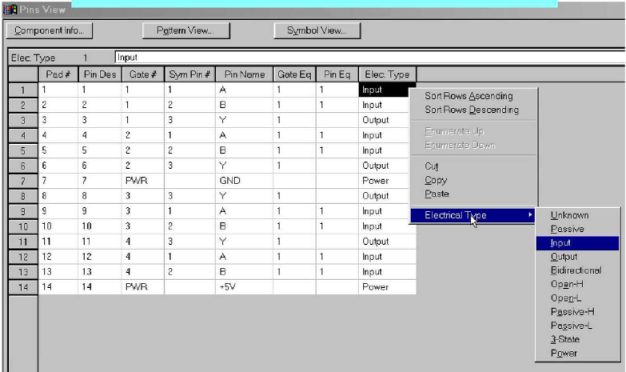

Рисунок 4.24 – Таблица с информацией о выводах компонента

В первом столбце этой таблицы Pads# располагаются номера контактных площадок, во втором – Pin Des – указатели выводов. Эта информация переноситься автоматически из данных корпуса. В третьем столбце GATE # – указывается номер секции, к которой относится вывод. В столбце Sym Pin # указываются номера выводов символа для каждой секции, а в столбце Sym Name их имена. Эта информация заносится при создании символа. В столбце Gate Eq указывается код эквивалентности секции. Поскольку в данном компоненте все секции одинаковы, все они имеют одинаковый код равный единице. В столбце Pin Eq указывается код эквивалентности выводов внутри секции. В данном случае каждая секция имеет два эквивалентных входа. Для указания типа вывода в столбце Elec. Туре (электрический тип) щелкните в нужной графе этого столбца правой кнопкой мыши и выберите во всплывающем меню пункт Electrical Туре, содержащий список типов выводов. Здесь возможны следующие варианты:

Unknown – неизвестный тип вывода

Passive – вывод пассивного компонента

Input – входной вывод

Output – выходной вывод

Bidirectional – двунаправленный вывод (вход и выход)

Open-H – вывод секции с открытым эмиттером

Open-L – вывод секции с открытым коллектором

Passivc-H – вывод пассивного компонента с высоким уровнем

Passive-L – вывод пассивного компонента с низким уровнем

3-State – вывод логических микросхем с тремя возможными состояниями: низкий уровень, высокий уровень и высокоимпедансное состояние;

Power – вывод питания. Подключается к источнику питания или «земле».

После заполнения таблицы закройте или сдвиньте окно Pins View, поскольку оно часто закрывает меню менеджера библиотек.

11) В Library Executive активизируйте команду Component/Validate для проверки правильности введенных данных. В случае отсутствия ошибок появится сообщение, показанное на рисунке 4.25.

Рисунок 4.25 – Сообщение об отсутствии ошибок

12) В Library Executive активизируйте команду Component/Save As… На появившейся панели Component Name (рисунок 4.26) наберите имя компонента или выберите его из раскрывающегося списка. В данном случае нужно набрать – 155ЛАЗ и нажать кнопку ОК.

Рисунок 4.26 – Сохранение компонента в библиотеке

4.6 Компоненты со скрытыми и общими выводами

Как правило, выводы питания для логических микросхем на схемах электрических принципиальных в УГО элементов не показывают. Вместе с тем необходимо обеспечить их подключение к цепям питания. Это так называемые, скрытые выводы. При создании компонентов, содержащих такие выводы нужно руководствоваться следующими правилами:

в столбце GATE # электронной таблицы с информацией о выводах (рисунок 4.24) для такого вывода должна быть запись PWR;

Аббревиатура «PWR» более наглядно определяет назначение вывода питания, чем пустая ячейка или число ноль, которые также допустимы в данной ячейке для выводов типа Power

ячейка Sym Pin # должна быть пустой;

в ячейке Pin Name указывается имя цепи, к которой по умолчанию должен быть автоматически подключен данный вывод;
