• Настройте Редактор символов

1) Используя команду Options/Configure, установите метрическую систему единиц. Поскольку большинство создаваемых символов имеют небольшие размеры формат рабочей зоны выберите А4.

2) Параметры сетки установите командой Options/Grids так, как показано на рисунке 4.14.

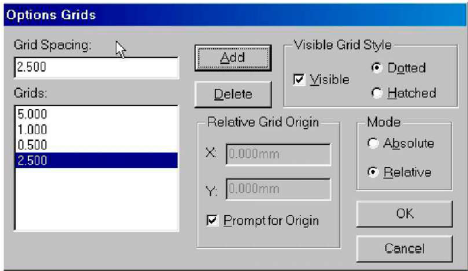

Рисунок 4.14 – Установка параметров сетки

3) С помощью команды Options/Display при необходимости измените цвета отдельных элементов изображения.

4) Для нанесения надписей кириллицей измените, имеющиеся стили текста или создайте свои, используя команду Options/Text Style. По-видимому, достаточно изменить стиль PartStyle, который используется для указания типа.

5) При необходимости пополните список толщин линий с помощью команды Options/Current Line.

6) Сохраните введенные настройки в файле с именем, например. Шаблон символа, используя команду Symbol/Save То File As в папку с шаблонами.

4.3.3 Создание символа с помощью мастера

Методика создания символа в ручном режиме ничем не отличается от изложенной в лабораторной работе №2, поэтому здесь подробно не излагается. Рассмотрим использование Мастера создания символов. С его помощью работа по созданию символа сводится к вводу некоторых данных. Создадим с его помощью символ логического элемента 2И-НЕ.

• Создайте символ с помощью мастера

1) Запустите мастера командой Symbol/ Symbol Wizard. Появится окно, похожее на изображенное на рисунке 4.13.

2) В графе Symbol Width установите ширину символа равной 10mm.

3) В графе Pin Spacing установите расстояние между выводами равным 5mm

4) В графе Number Pins Left задайте количество выводов слева – 2.

5) В графе Number Pins Right задайте количество выводов справа – 1.

6) В рамке Length установите флажок User и задайте длину ввода равной 5mm.

7) В графе Default Pin Name задайте имя вывода по умолчанию, например, А.

8) В графе Default Pin Designator задайте обозначение вывода по умолчанию. Сделайте его равным текущему номеру вывода (графа Current Pin Number). Обязательно, нажмите ENTER

9) Для вывода номер 2 задайте имя по умолчанию В и обозначение по умолчанию 2. Нажмите ENTER

10) Для вывода номер 3 задайте имя по умолчанию Y и обозначение по умолчанию 3.

В результате должен получится элемент похожий на изображенный на рисунке 4.15.

Рисунок 4.15 – Результат работы Мастера

11) В рамке Display сбросьте флажок Pin Name, чтобы запретить отображение имен выводов и нажмите на кнопку Finish для завершения работы с Мастером.

Теперь нужно немного отредактировать, полученное изображение.

• Отредактируйте полученный символ

1) Установите шаг сетки 2,5 мм.

2) Разместите выходной вывод посредине прямоугольника и, войдя в его свойства, в рамке OutSide Edge установите флажок Dot.

3) В левом верхнем углу символа поместите текстовый символ амперсанта &.

4) Войдите в свойства атрибутов {RefDes} и {Туре} и в качестве стиля текста установите PartStyle. Окончательный вариант, созданного символа представлен на рисунке 4.16.

Рисунок 4.16 – Логический элемент 2И-НЕ

5) Активизируйте команду Symbol/Save As для сохранения созданного символа в одну из библиотек. Выбрать библиотеку для сохранения можно с помощью кнопки Library на панели Symbol Save То Library (рисунок 4.17). Имя символа задается в окне Symbol. Флажки Create Component создать компонент) и Match Default Pin Designator to Pin Numbers (согласование обозначения вывода по умолчанию с его номером) в данном случае можно не устанавливать.

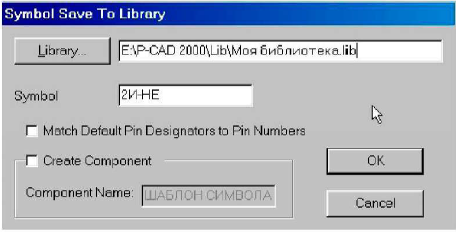

Рисунок 4.17 – Сохранение символа в библиотеке

6) Для дальнейшей работы можно сохранить символ в отдельный файл с текущим именем в текущий каталог, используя команду File/Save То File. При использовании команды File/Save То File As можно задать имя файла и выбрать каталог для его хранения.

7) При сохранении символа в библиотеку система автоматически проверяет все поля на правильность введенных данных и в случае ошибки выдаст соответствующие сообщения. Выполнить проверку во время работы над символом можно с помощью команды Utils/Validate (утилиты/проверка достоверности).
