в ячейке Elec Туре должен быть установлен тип Power.

При создании компонента 155ЛА3 все эти рекомендации были соблюдены для выводов 7 и 14.

Для скрытых выводов, неподключенных ни к одной из секции:

ячейки Gate # и Sym Pin # должны быть пустыми;

в ячейке Elec Туре должен быть установлен тип Unknown.

Некоторые компоненты имеют общие выводы для нескольких секции, например, общую синхронизацию или общий сброс. Такие выводы на схеме отображаются в каждой секции, хотя в корпусе они реально подключены к одному выводу (рисунок 4.27). Особенность создания таких компонентов заключается в заполнении электронной таблицы свойств выводов. На рисунке 4.28 представлена информационная таблица для триггера, изображенного на рисунке 4.27. Обратите внимание, что у общих выводов (1 и 13) в ячейке GATE # электронной таблицы стоит ключевое слово CMN (от английского COMMON – общий).

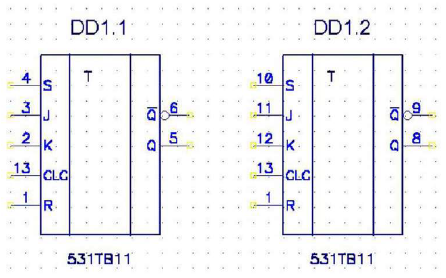

Рисунок 4.27 – Секции с общими выводами

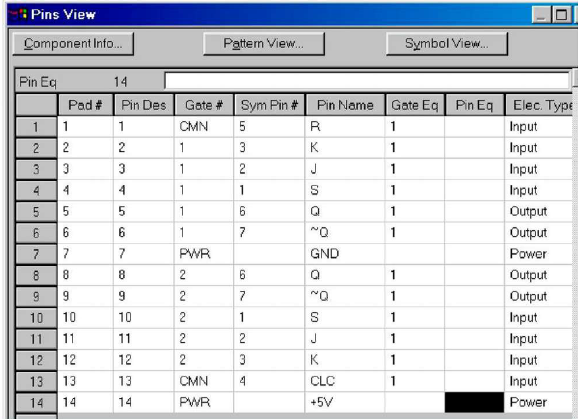

Рисунок 4.28 – Электронная таблица для двухсекционного компонента с общими выводами

Для правильного отображения имени инверсного вывода (с подчеркиванием) поставьте перед именем знак «~» (тильда). Для примера, ячейки Pin Name в строках 6 и 9 таблицы на рисунке 4.28

• Самостоятельно создайте новый библиотечный компонент, имеющий секции с общими выводами и поместите его в библиотеку (задание по второй лабораторной работе).

4.7 Создание компонента с неоднородными секциями

Достаточно часто в состав электронного компонента входят неоднородные секции, например, обмотка и контакты реле. Создание таких компонентов имеет свои особенности, поскольку каждая секция имеет свой электрический символ. Рассмотрим методику создания такого компонента на примере микросхемы KP1533ЛH7, представляющей собой шесть буферных инверторов с тремя состояниями выходов. Микросхема имеет два входа управления третьим состоянием, один из которых управляет четырьмя буферными элементами, второй еще двумя, так что эту микросхему на схеме представляют две разнородных секции (рисунок 4.29). Упакована эта микросхема в корпус DIP 16.

• Создайте компонент КР1533ЛН7

1) Используя мастер символов, создайте в редакторе символов символы отдельных секции (рисунок 4.29 и п. 4.3.3). Чтобы иметь возможность разделить секции на вертикальные блоки, ширину символа установите равной 20 мм. В графе Default Pin Designator указывайте номера выводов в соответствии с рисунка 4.29. Первую секцию сохраните в библиотеке «Моя библиотека.lib» с именем KR1533LN7_1, вторую – KR1533LN7_2.

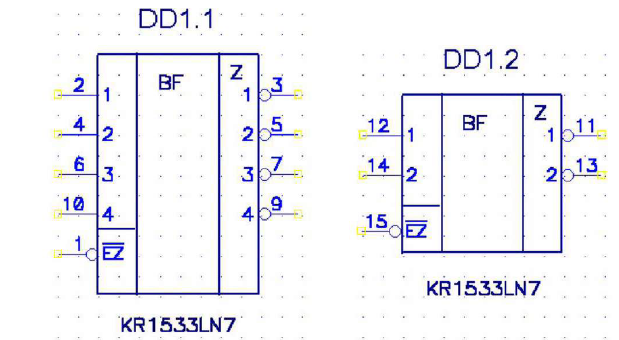

Рисунок 4.29 – Неоднородные секции

2) Используя мастер корпусов, в редакторе корпусов создайте корпус DIP 16, имеющий 16 выводов (п. 4.4.2), и сохраните его в библиотеке «Моя библиотека.lib».

3) В менеджере библиотек создайте новый компонент, используя рисунок 4.30 и рекомендации п. 4.5. Перед выбором символа для первой секции, прежде чем нажать кнопку Select Symbol, щелкните левой кнопкой мыши в первой ячейке столбца Normal, таблицы Gate #. Перед выбором символа для второй секции таким же образом отметьте вторую ячейку в этом столбце.
