Открывает существующий файл векторных, растровых или матричных данных.
ГИС сервер
(Server of maps)
Регистрирует пользователя, устанавливает соединение, открывает векторные карты, растры или матрицы в отдельном окне или добавляет к ранее открытым данным.
WMS сервер
(WMS Server)
Открывает пространственные данные с геопорталов, с использованием интерфейсов WMS, WMTS, TMS.
Атлас карт
(Map Atlas)
Предназначен для организации автоматического перехода между перекрывающимися картами разного масштаба.
Менеджер карт (Manager of maps)
Предназначен для хранения и использования большого количества информации о картографических данных в локальной сети.
Закрыть
(Close)
Закрывает электронную карту, растр, матрицу, пользовательскую карту, матрицу слоев, матрицу качеств, TIN-модель, MTD-модель.
Добавить
(Add)
Добавляет к активной векторной карте растр, матрицу, матрицу слоев, пользовательскую карту, матрицу качеств, TIN-модель, MTD-модель, проект карты.
Добавить из директории
(Add from a directoty)
Добавляет к активной векторной карте все однотипные данные, находящиеся в указанной директорию.
Обновить
(Update)
Добавляет и обновляет данные в активной карте.
Импорт векторных данных из …
(Import from …)
Загружает файлы SXF (SXF, TXF, DIR), файлы Google Earth (KML), файлы AutoCad (DXF), файлы ArcView (SHP), файлы MapInfo (MIF), файлы S57 (030, 000), Граф дорог (GDF), файлы MicroStation (DGN), файлы OGS GML (XML), файлы XYH (TXT), файлы Excel с координатами (xls), файлы XYH (DBF), таблицы DBF с адресами.
Импорт навигационных данных из …
(Import navigation from …)
Загружает файлы GPX (GPS Exchange Format), файлы GPS/NMEA/Magellan Explorist (UPT,RTE,LOG), файлы GPS/NMEA (TXT), файлы GPS/OziExplorer (WPT,RTE,PLT,EVT), файлы GPS/Польский формат (MP).
Импорт данных из WEB …
(Import from WEB …)
Загружает растры с геопортала OGC WMS, растры с сервера Digital Globe, растры с сервера Google, файлы GML (XML) с сервера OGC WFS.
Экспорт …
(Export to…)
Сохраняет файлы SXF (SXF, TXF, DIR), файлы AutoCad (DXF), файлы S57 (030, 000), файлы OGS GML (XML), графика (BMP, TIF, EMF, EPS…).
Сохранить
(Save)
Ручное сохранение текущего состояния карты на диск (обычно выполняется автоматически в соответствии с установленным периодом обновления).
Сохранить как
(Save as…)
Сохраняет электронную карту в указанном формате (BMP, SXF, TXF, ЕMF) .
Печать (Print)
Выводит на внешнее устройство печати или в файл печати (PRN, PS).
Выход (Exit)
Завершает работу программы.
Сервисные модули реализованы в виде динамических библиотек (DLL). ГИС Оператор содержит следующие сервисные модули (меню Задачи):
Редактор карты
Расчеты по карте
Сортировка и сжатие данных
Паспорт карты
Навигатор
Навигатор 3D
Легенда карты
Редактор классификатора
GPS/ГЛОНАСС монитор
Граф дорог
дополнительные модули.

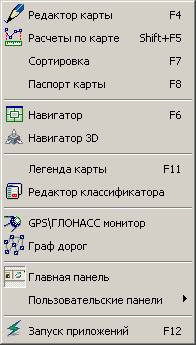

Рисунок 1.8 – Общий вид меню Задачи
Дополнительные сервисные модули запускаются через меню: Задачи – Запуск приложений. В состав дополнительных модулей входят модули формирования тематических карт и диаграмм, обработки матриц высот и обработки классификатора. Дополнительные сервисные модули, входящие в состав ГИС «Оператор» изображены на рисунке 1.9. Такая структура программного обеспечения позволяет пользователям разрабатывать собственные задачи путем замены управляющей оболочки графической среды на программу пользователя и вызова соответствующих функций из динамических библиотек через интерфейс прикладного программирования MAPAPI (1).

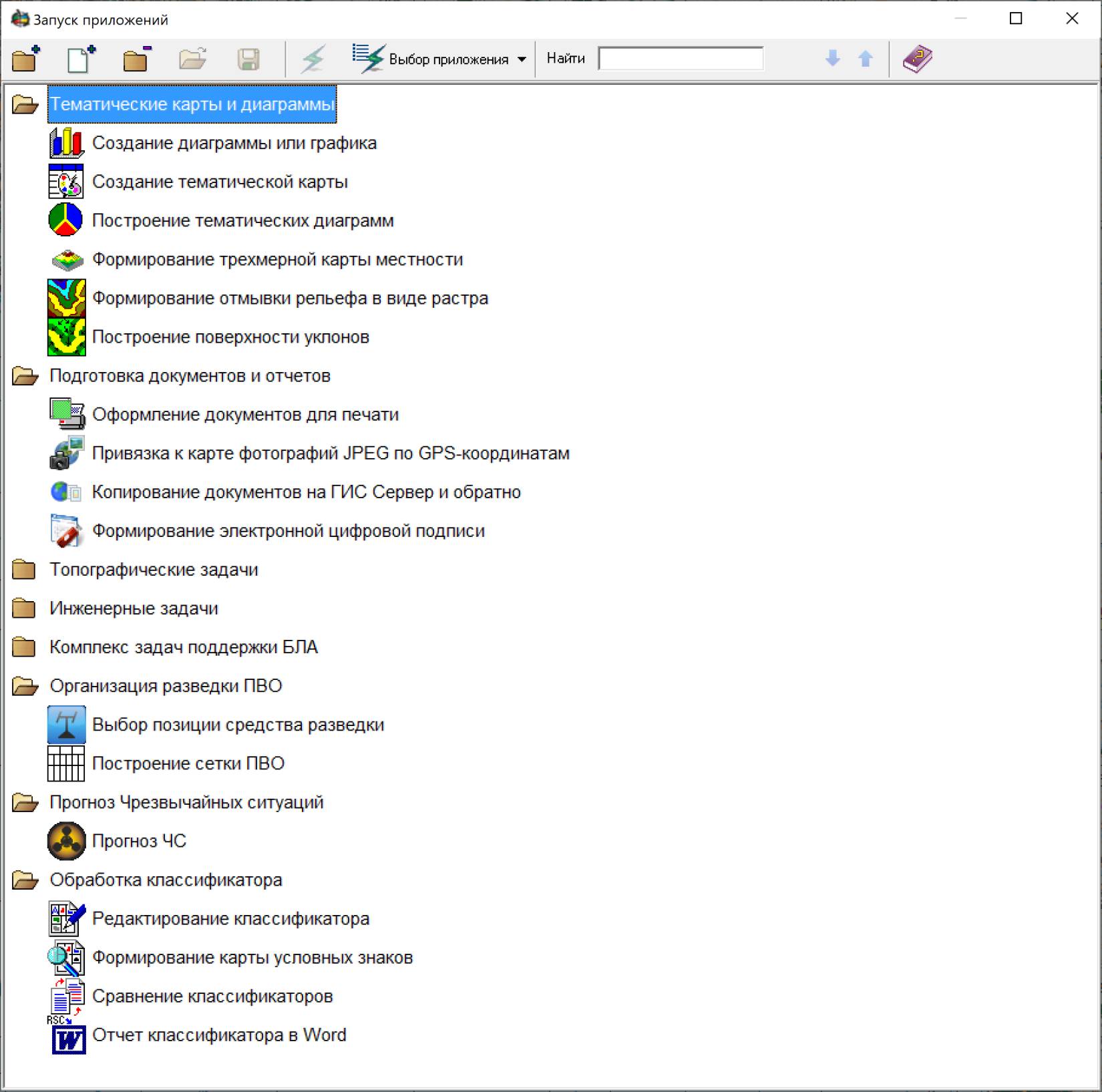

Рисунок 1.9 – Типовой состав дополнительных сервисных модулей
Контрольные вопросы
1) Для чего предназначена геоинформационная система «Оператор»?
2) Какие способы лицензирования предусмотрены для ГИС?
3) Что включает в себя CD-диск ГИС «Оператор» поставляемый в войска?
4) Какие существуют способы запуска ГИС?
5) Какие виды векторных данных поддерживаются при импорте в ГИС?
