В качестве основного обменного формата цифровой информации о местности в ВС и ряде федеральных служб РФ утвержден формат с кодовым обозначением «SXF». Как правило, каждый файл в формате SXF изготовлен на основе картометрической геоинформационной технологии, содержит цифровую картографическую информацию в линейной форме представления и соответствует по содержанию и точности одному листу топографической карты и в соответствии с ГОСТ 28441-99 (“Картография цифровая. Термины и определения”) является топографической цифровой картой (ТЦК) (3).

Цифровые топографические карты поставляются отдельными листами в соответствии с номенклатурой карт топографической службой. На рисунке 2.1 отображен список карт номенклатуры K37 масштаба 1 : 100 000.

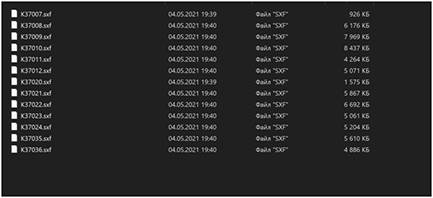

Рисунок 2.1 – Пример поставки карт номенклатуры K37

В нашем случае предоставлены карты нескольких номенклатур с классификатором (файл расширения .rsc). Список изображен на рисунке 2.2. В зависимости от файла классификатора зависит внешнее отображение карты и наличие различных условных обозначений. Файл называется 100t03g.rsc. Исходя из названия классификатор предназначен для карт масштаба

1 : 100 000, 2003 года выпуска. В комплекте с ГИС (в папке с программой) поставляются аналогичные классификаторы 2005 года выпуска (рисунок 2.3).

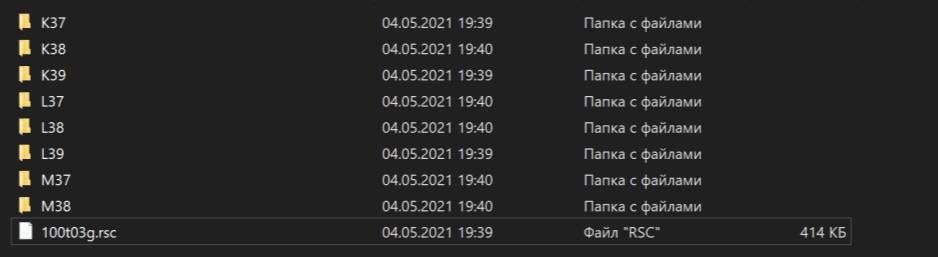

Рисунок 2.2 – Пример поставки карт нескольких номенклатур с классификатором (100t03g.rsc)

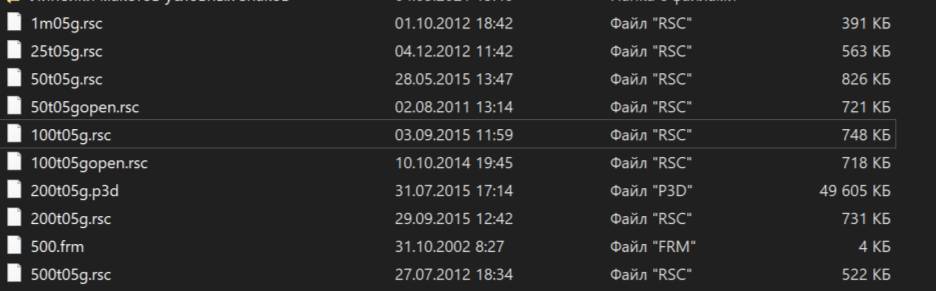

Рисунок 2.3 – Классификаторы карт, поставляемые с ГИС

Откроем один из листов карты, сначала с классификатором 2003 года, а затем 2005 года. Для открытия карты необходимо в меню «Файл» выполнить команду «Открыть» (или нажать F3). Выбрать файл карты (в нашем примере K37007.sxf).

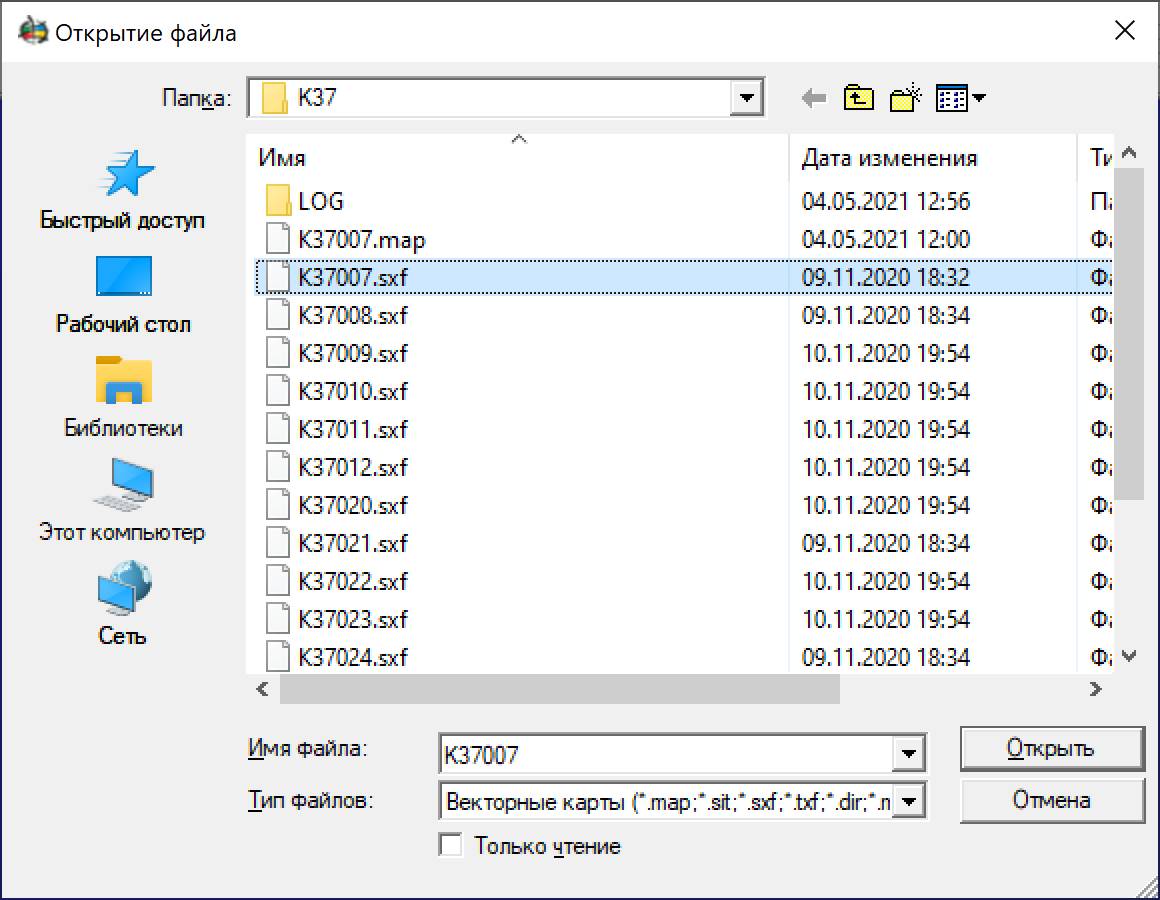

Рисунок 2.4 – Выбор файла для открытия

После выбора карты, выбрать классификатор карты. От правильности выбора классификатора зависит качество отображаемой карты.

< image l:href="#"/>

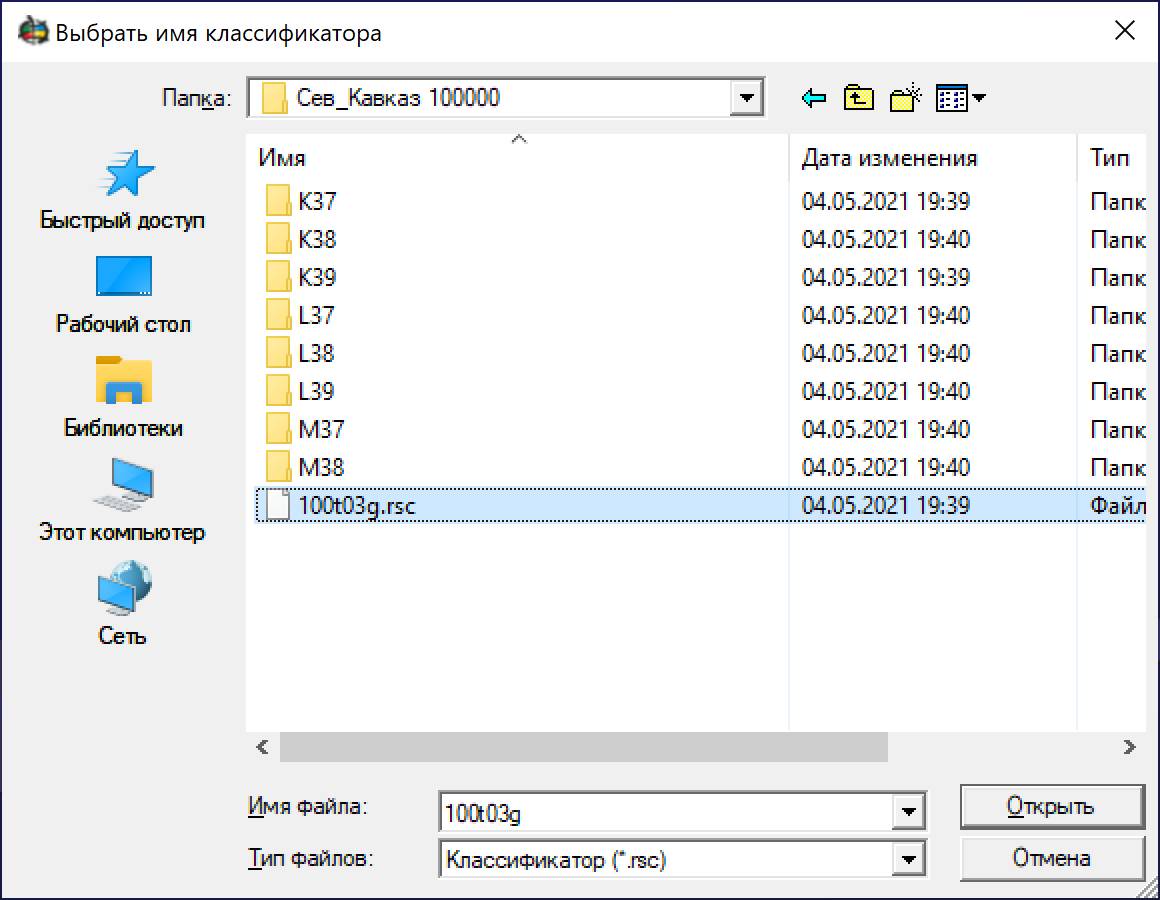

Рисунок 2.5 – Окно выбора классификатора

После выбора классификатора, отобразится информация о карте: наименование района, данные об открываемой и сохраняемой карте, выбор формата карты, номенклатура карты, тип, масштаб и количество листов.

Рисунок 2.6 – Окно импорта карты

Для открытия нажать кнопку «Выполнить» и после завершения процесса нажать кнопку «Выход». После нажатия кнопки «Выход» отобразится лист карты.

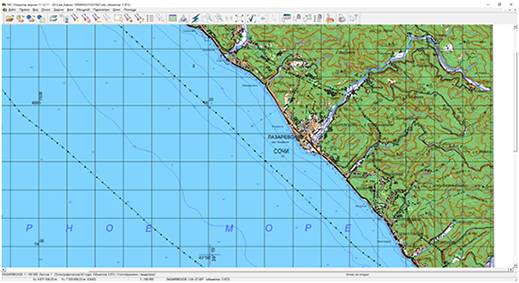

Рисунок 2.7 – Лист карты при использовании классификатора 2003 года

Рассмотрим аналогичный лист карты, но уже с классификатором 2005 года. Лист карты открытый с данного классификатора отображен на рисунке 2.8. При этом наблюдаются отличия в качестве отображения листа, таким образом, файл классификатора при импорте карты является ключевым. Файл классификатора 2005 года находится в папке с ГИС.

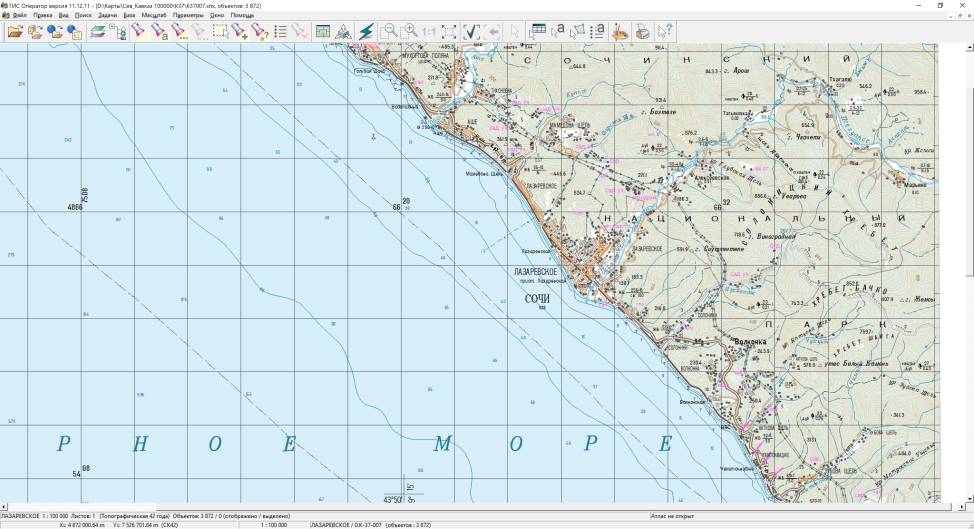

Рисунок 2.8 – Лист карты при использовании классификатора 2005 года

При необходимости подготовки картографического материала к печати, для дальнейшей склейки листов, можно подготовить зарамочное оформление листа. Для подготовки оформления нужно выполнить команду «Запуск приложений», в пункте меню «Задачи» (или нажать клавишу F12).

В разделе «Подготовка документов и отчетов» выбрать задачу «Оформление документов для печати». После запуска в левой части окна отобразится панель задачи. Нажмите кнопку «Макеты зарамочного оформления»

Отобразится окно, изображенное на рисунке 2.9

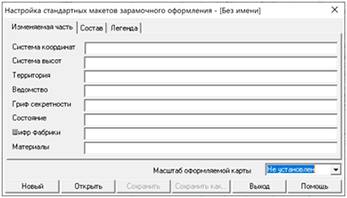

Рисунок 2.9 – Окно подготовки макета зарамочного оформления

Масштаб формирования зарамочного оформления ограничен 1 : 200 000. Для начала оформления нажимается кнопка «Новый» и заполняется необходимая информация. Выбирается масштаб карты, в нашем случае 1 : 100 000.

Рисунок 2.10 – Пример заполняемой информации

В разделе «Состав» выбирается информация, которая необходима в зарамочном оформлении.
