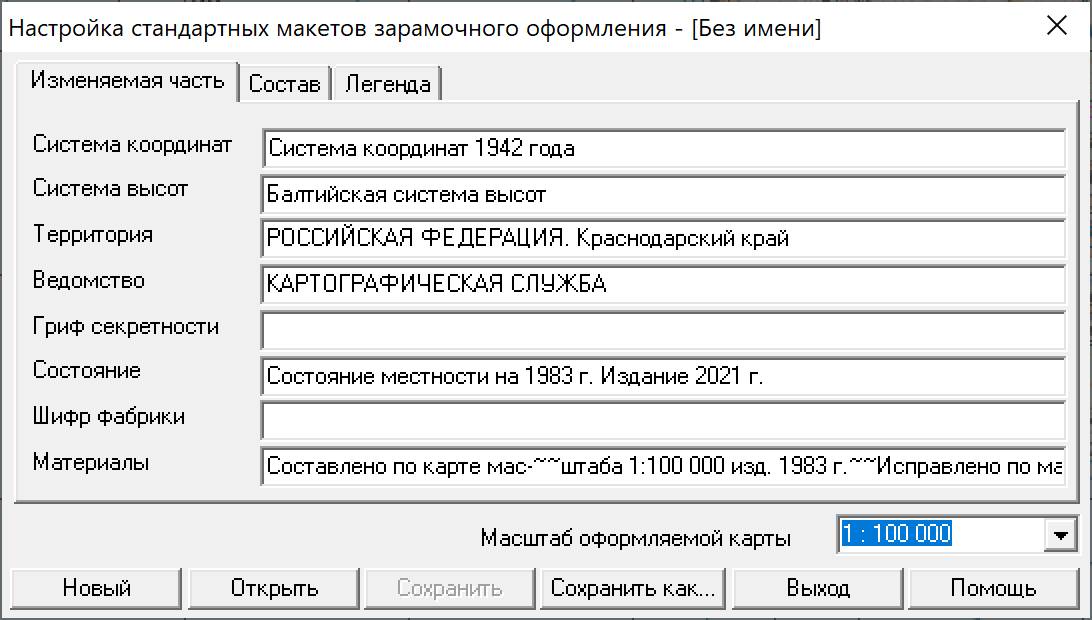

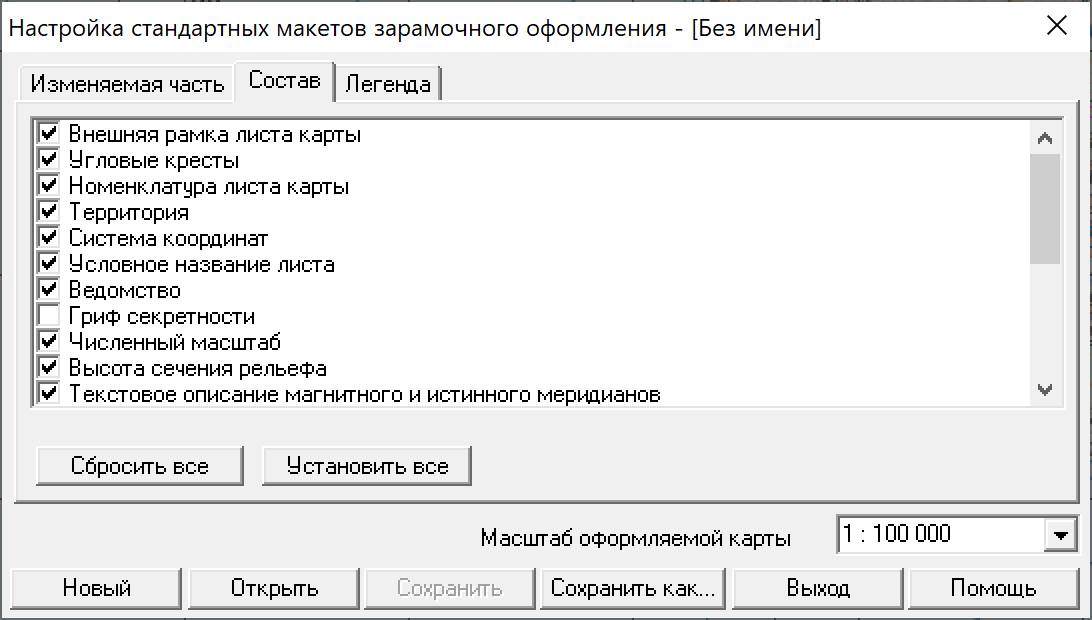

Рисунок 2.11 – Выбор состава зарамочного оформления
После выбора и ввода настроек, макет сохраняется нажатием кнопки «Сохранить как» и выбирается место сохранения. Файл сохраняется в формате .frm. После сохранения окно настроек закрывается. Для формирования зарамочного оформления необходимо нажать кнопку «Зарамочное оформление».

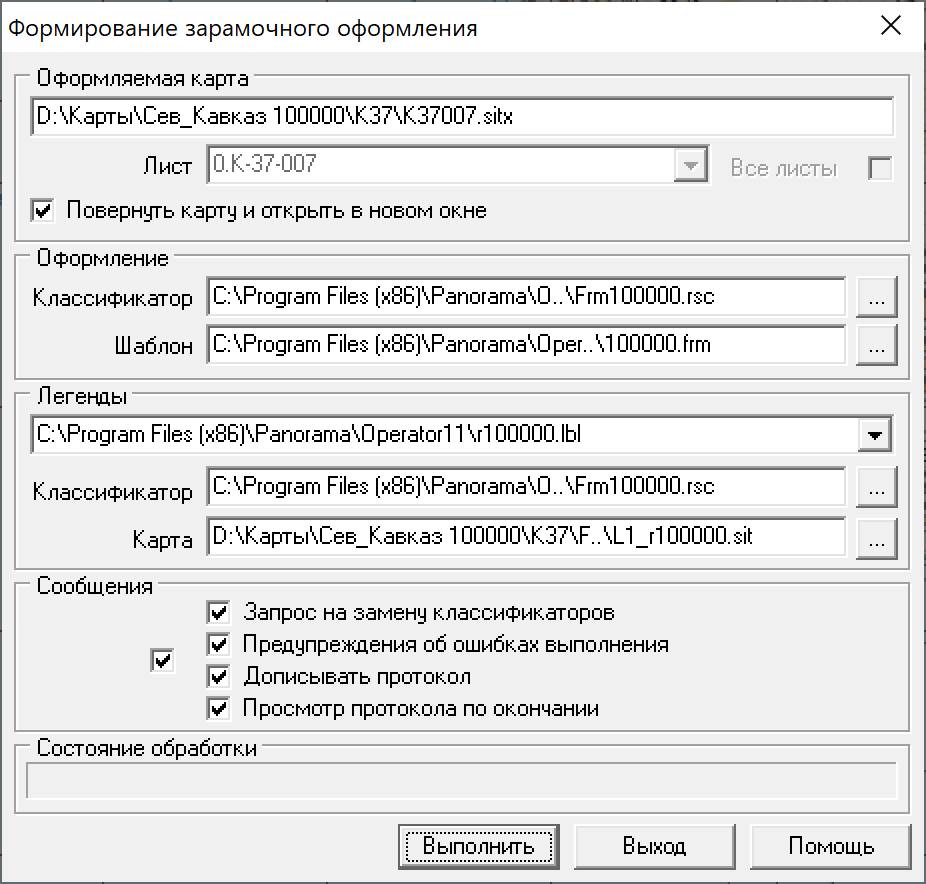

Рисунок 2.12 – Окно формирования зарамочного оформления
В данном окне в разделе «Оформление» необходимо выбрать классификатор в соответствии с масштабом карты (как правило для карт масштаба
1 : 100 000 соответствует frm100000.rsc). Выбрать сформированный раннее шаблон оформления и нажать кнопку «Выполнить». После формирования оформления отобразится протокол (рисунок 2.13), где будет описан путь сохраненного оформления (как правило оформление сохраняется в папке FRAME, которая создается в папке, в которой изначально располагается карта).

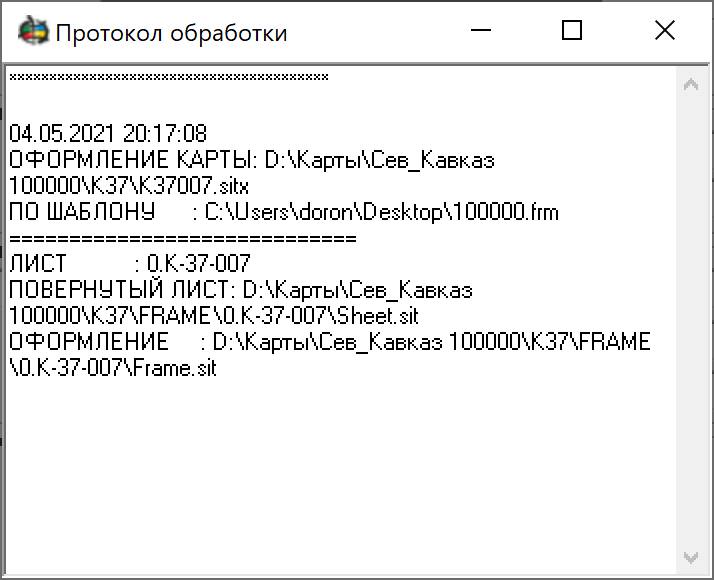

Рисунок 2.13 – Протокол обработки
Для добавления зарамочного оформления или пользовательской карты, нажимается кнопка «Ведение списка открытых в окне данных»
В окне (Рисунок 2.14) нажать кнопку «Добавить» и выбрать файл рамки зарамочного оформления, сохраненный в пути, который был описан в протоколе обработки (файл Frame.sit).

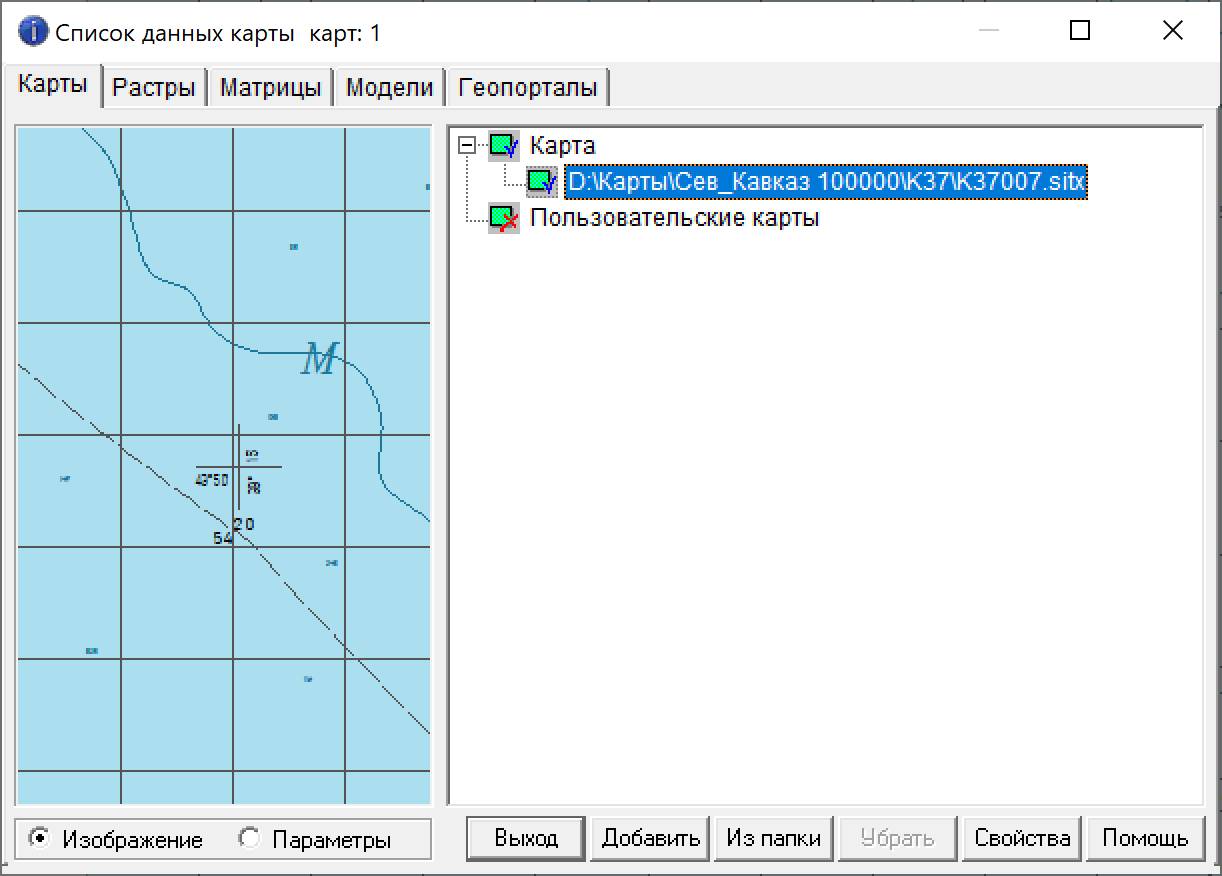

Рисунок 2.14 – Окно списка данных карты
Таким образом, в ГИС реализована работа с картой по принципу слоев. Каждый слой – отдельная карта и содержаться в отдельных файлах (в том числе и матрицы высот). После открытия файла Frame.sit в окне списка данных отобразится новая пользовательская карта, а в окне карты отобразится зарамочное оформление. Отображением каждой карты можно управлять нажатием значка
Рисунок 2.15 – Карта с сформированным зарамочным оформлением
Мы рассмотрели пример подготовки отдельного листа к печати для дальнейшей склейки и применения по назначению.
Печать карты
Подготовка устройства к печати
1) Привести устройство печати в состояние готовности (подключить устройство к электрической сети, к системному блоку и включить устройство).
2) Установить драйвер устройства печати (Пуск \ Настройка \ Принтеры \ Установка принтера).
3) Выполнить предварительную настройку драйвера устройства печати (Пуск \ Настройка \ Принтеры \ Файл \ Свойства).
Подготовка карты к печати
1) Настроить вид объектов при печати (Выбор объекта \ Инфо \ На печать).
2) Установить состав отображения (Вид \ Состав отображения).
Настройка параметров печати
1) Загрузить диалог печати карты (Файл \ Печать);
2) Выбрать и настроить устройство печати (Свойства принтера);
3) Калибровать устройство печати;
4) Выбрать область печати;
5) Установить масштаб печати;
6) Установить дополнительные параметры печати.
Калибровка устройства печати
Калибровка производится с целью приближения фактических размеров изображения к теоретическим. Результат (калибровочные коэффициенты) записывается в INI-файл и может быть использован в диалоге печати при включенной опции Печать с учетом калибровки. Калибровка выполняется для каждого устройства печати и только в текущем разрешении.
Калибровать с печатью пробной страницы:
1) Ввести исходные габариты прямоугольника калибровки;
2) Напечатать пробную страницу;
3) Замерить и ввести фактические габариты прямоугольника и длину диагонали (для контроля правильности измерений);
4) Напечатать контрольную страницу;
5) Замерить габариты контрольного прямоугольника;
6) Установить калибровочные коэффициенты.
Калибровать без печати пробной страницы:
1) Ввести исходные габариты прямоугольника калибровки;
