2) Ввести калибровочные коэффициенты;

3) Напечатать контрольную страницу;

4) Замерить габариты контрольного прямоугольника;

5) Установить калибровочные коэффициенты.

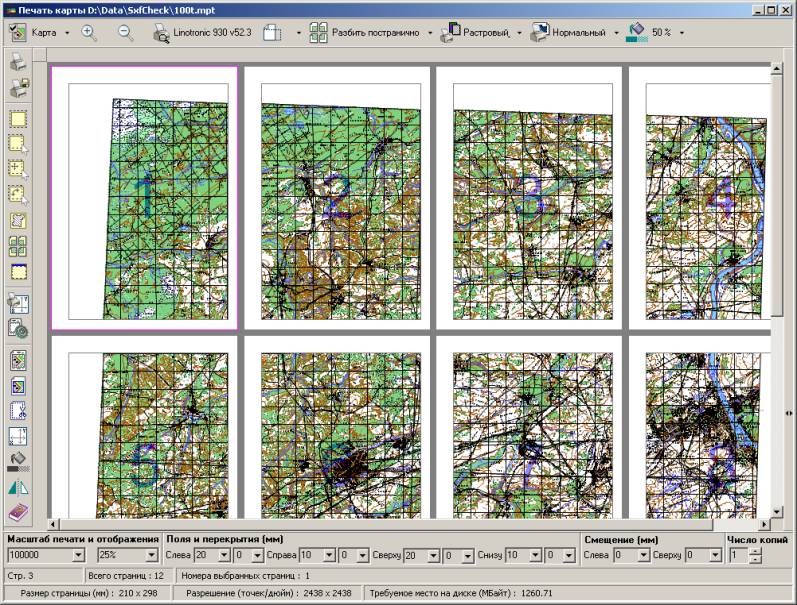

Рисунок 2.16 – Диалог печати карты

Печать и замер контрольного прямоугольника обязательными не являются. При появлении полей диалога, выделенных красной рамкой, необходимо проверить правильность их заполнения. Фактические размеры не могут отличаться от исходных более чем на 5%. Разница между расчетной и фактической длинами диагонали не может быть больше точности измерений.

Рисунок 2.17 – Диалог калибровки устройства печати

Выбор области печати

В качестве области печати может быть выбран Весь район или участок местности. Для выбора области печати необходимо нажать кнопку Выбрать, затем отметить область на карте выбором двух точек. Диалог откроется повторно (выбор области печати можно производить многократно). Для оценки и изменения области печати Вам необходимо нажать кнопку Изменить. Изменение области производится мышью. Окончание режима – кнопка Пробел, Ввод или двойное нажатие левой кнопки мыши. При нажатии на кнопку Окно область печати устанавливается по размеру области окна карты.

Установка масштаба печати

Масштаб печати зависит от текущего режима размещения изображения на странице:

Разбить постранично – масштаб устанавливается из списка стандартных масштабов;

Растянуть на страницу – масштаб рассчитывается автоматически и изменению не подлежит. Постраничное деление производится в соответствии с размерами страницы, заданной ориентации расположения страницы (книжная, альбомная
