19. НЧ — коррекция с помощью отражателя тока.

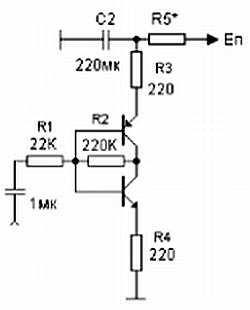

20. Малошумящий усилитель со встречной динамической нагрузкой.

Кус = 10. Минимального уровня шумов добиваются подбором R5, который зависит от напряжения питания. При этом ток коллектора обычно находится в пределах 30…50 мА.

21. Каскад со встречной динамической нагрузкой.

При работе такого каскада на каскад с высоким входным сопротивлением коэффициент усиления может достигать 5000.

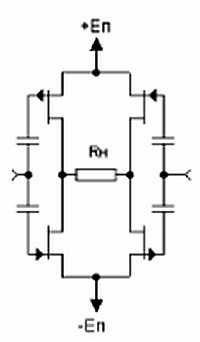

22. Мостовая схема для увеличения мощности в 4 раза.

Для управления используются противофазные сигналы.

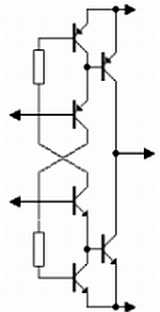

23. Выходной каскад усилителя мощности.

Благодаря применению дополнительных транзисторов VT5, VT6 исключены сквозные токи.

Каскад с общей базой, каскод

1. Каскад с общей базой.

Каскад о с общей базой, как и каскад с ОК, не инвертирует фазу усиливаемого сигнала. Коэффициент усиления по напряжению стабилен и составляет приблизительно: Ki = h21э/(h21э + 1) < 1.

Коэффициент усиления по напряжению (без учёта сопротивления нагрузки Rн) Ku = S•Rк = Rк/(rэ + Rк) — аналогично коэффициенту усиления каскада с ОЭ. При сопротивлении генератора Rr = 0 параллельная ОС перестаёт действовать и нелинейные искажения, и выходное сопротивление Rвых в этом случае те же, что и в каскаде с ОЭ.

Выходное сопротивление транзистора близко к дифференциальному сопротивлению диода, т. е. Rвx = rэ = fт/Iэ и имеет индуктивный характер (входное сопротивление каскада с ОЭ и с ОК — ёмкостное. Iэ — постоянная составляющая тока эмиттера. Поэтому при синусоидальном сигнале Zвx увеличивается с ростом частоты. Следовательно, Rб должно быть равно нулю или заземлено конденсатором достаточно большой ёмкости, что бы не возникал колебательный контур — входная ёмкость + ёмкость монтажа.

Динамическое выходное сопротивление очень велико — порядка нескольких МОм (наибольшее из трёх способов включения транзистора) без учёта шунтирующего влияния Rк. В реальной схеме оно практически равно Rк. Выходные характеристики горизонтальны и имеют линейное приращение тока коллектора от тока эмиттера.

Переходные и частотные свойства значительно лучше, чем у каскада с ОЭ. Однако эти преимущества проявляются только до определённых частот. На очень высоких частотах (например, СВЧ) эти свойства выравниваются и каскад с ОЭ может даже иметь преимущество.

Схема с ОБ обладает тем преимуществом, что на её работу влияет только ёмкость эмиттер-база Сэ и не влияет ёмкость коллектор-база Ск, которая увеличивается вследствие эффекта Миллера.

Заметное снижение нелинейных искажений возможно лишь при источнике сигнала с выходным сопротивлением, много большим входного сопротивления транзистора. В этом случае Iвх = Uг/(Rr + Rвx) = Ur/Rr, где Ur — напряжение источника сигнала, а коэффициент усиления по напряжению Ku = Rк/Rr.

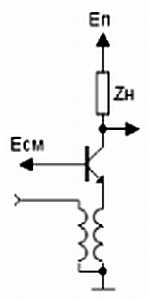

2. Каскад усиления с трансформаторной связью.

Если вместо подачи напряжения смещения базу транзистора подключить к общему проводу, получим силовой ключ с эмиттерной коммутацией, который с успехом применяют в преобразователях напряжения.

3. Микрофонный усилитель с использованием в качестве микрофона низкоомной динамической головки.
