(2) После заполнения зазора заполняющий материал должен создавать определенное удерживающее усилие, чтобы сдерживать оседающую грунтовую массу. Однако прочность сопротивления такого материала должна быть низкой, так как при высокой твердости значительно возрастет нагрузка на щит, что приведет к застреванию щита.

(3) Материал, после схватывания и образования пластичности, должен обладать определенной влагостойкостью, чтобы противостоять размыванию водой.

(4) Материал должен обладать определенной лубрикационной способностью, чтобы гасить сдвиговые колебания при разрезании и облегчать тяговую нагрузку на щит.

Заполнитель GMEM абсолютно удовлетворяет всем вышеперечисленным условиям и обладает следующими характеристиками и преимуществами:

(1) Заполнитель GMEM является бетонирующим материалом, состоит из двух жидкостных компонентов: при проведении работ, прежде всего заполнитель GMEM в виде порошка смешивают в определенной пропорции с водой, образуя суспензию, затем перемешивают ее с жидким стеклом, одновременно закачивая в зазор вокруг корпуса щита, заполняя его. Спустя 4 ~ 5 секунд после заполнения начинается пластификация и схватывание, так что материал, обладая хорошей текучестью во время процесса заполнения, эффективно достигает всех зон зазора.

(2) Спустя 20 ~ 30 секунд после заполнения, заполнитель GMEM пластифицируется и схватывается, приобретая состояние пластичной глины, имея определенную вязкость и создавая удерживающее усилие. При использовании с целью контроля оседания, вязкость заполнителя GMEM после затвердевания обычно можно с помощью дозировки регулировать в пределах значений 300 ~ 350 дПас, обеспечивая сравнительно малую твердость. Такую вязкость можно сравнить с зубной пастой (300 дПас) и воском (400 дПас).

(3) После схватывания и пластификации заполнитель GMEM не поддается разбавлению водой, при этом имеет определенную лубрикационную способность, что облегчает процесс щитовой проходки.

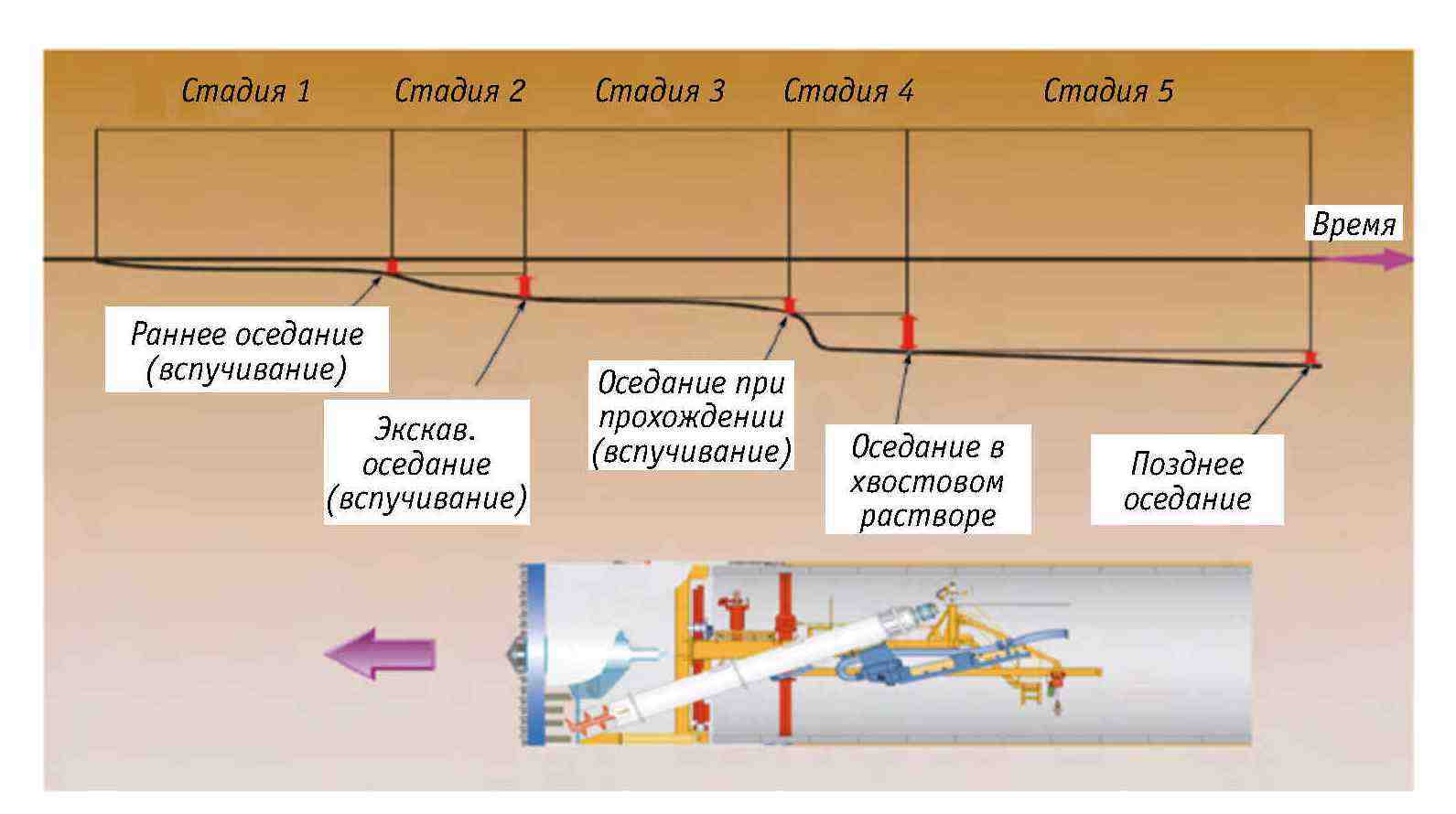

(4) Материал заполняет пространство вокруг корпуса щита, при этом перекрывая доступ суспензии в область резцовой головки при синхронном цементировании. Образовавшаяся вокруг щита глинистая пленка из заполнителя навсегда остается по ходу продвижения щита, тем самым уменьшается возможность проникновения суспензии в грунтовый слой и достигается наиболее эффективное предотвращение оседания в процессе синхронного цементирования, что позволяет осуществлять эффективный контроль оседания на 4-й стадии.

3) Способ применения заполнителя GMEM (рис. 3-21)

(1) Порошок заполнителя GMEM смешивается в определенной пропорции с водой, образуя жидкую суспензию GMEM (жидкость А). Дозировка порошка GMEM на кубический метр – 360 ~ 380 кг (показатель вязкости суспензии должен составлять около 300 дПас; для разных геологических условий и гидрологических режимов необходимо производить соответствующую корректировку дозировки);

(2) Затем жидкая суспензия GMEM (жидкость А) смешивается с жидким стеклом (жидкость В) в соотношении 20 / 1 и подается по трубопроводу в полость радиального отверстия в корпусе щита. Жидкости А и В после перемешивания через радиальное отверстие попадают во внешнее пространство вокруг корпуса щита. Так как заполнитель GMEM проникает в грунтовый слой в жидком состоянии, при выборе скорости закачки необходимо производить соответствующие корректировки. Для алевритовых глинистых слоев выбирается скорость закачки 120% ~ 150%; для алевритовых слоев – 130%; для окатанного гравия в зависимости от фактической плотности – 120% ~ 150%.

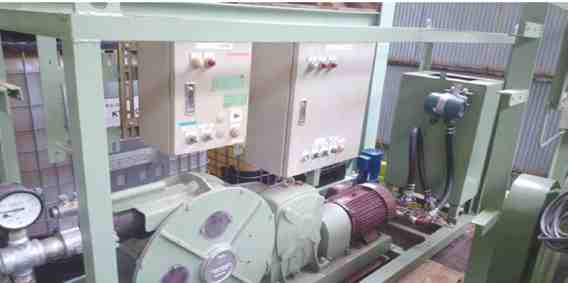

Рис. 3-21. Оборудование закачки заполнителя Clay-Shock (GMEM)

4) Примеры применения заполнителя Clay-Shock (GMEM)

При строительстве метрополитена аэропорта Тайвань – Таоюань CU02A, расположенного в уезде Таоюань на восточной стороне Наньканьси, был построен траншейный крытый туннель, после прохождения через Наньканьси, туннель входил в нижнюю часть аэропорта Таоюань, проходил через западную и восточную взлетные площадки, через терминалы № 1 и № 2, через командно-диспетчерскую вышку и т. д. Также в восточной части уезда Пусинь был построен траншейный крытый туннель, протяженность подземного участка составила 5.5 км, также были построены 3 подземные автобусные станции, 10 веток щитопроходных туннелей (по 5 верхних и нижних отрезков), а также 5 траншейных крытых туннельных отрезков. В данном проекте использовались 8 щитопроходных установок с грунтопригрузом диаметром 6.24 м. Прохождение отрезка взлетно-посадочной полосы аэропорта проходило в условиях валунно-галечниковых слоев, водный уровень составлял 8 м, высота покрывающего слоя над туннелем составила 25 м.

Во время обычной проходки щита степень фронтального и среднего оседания составила около 1.3 мм; во время прохождения 57-го звена на точке № 12 через радиальное отверстие щита был закачен заполнитель GMEM и пройдено 15 звеньев с заполнением вокруг корпуса щита, при этом показатели оседания контролировались на уровне 0.2 ~ 0.3 мм. Результаты измерения оседания пласта до и после использования заполнителя GMEM можно увидеть на рис. 3-22.

Рис. 3-22. Результаты измерений до и после использования заполнителя GMEM

Продуманная конструкция обделки щитового туннеля оказывает решающее влияние на качество всего туннеля после формовки. В отрасли существуют разногласия по поводу водонепроницаемости стыков труб, использования однослойной или двухслойной обделки для щитовых туннелей и т. д. В данной главе приводятся некоторые соображения по этим вопросам в сочетании с инженерной практикой.
