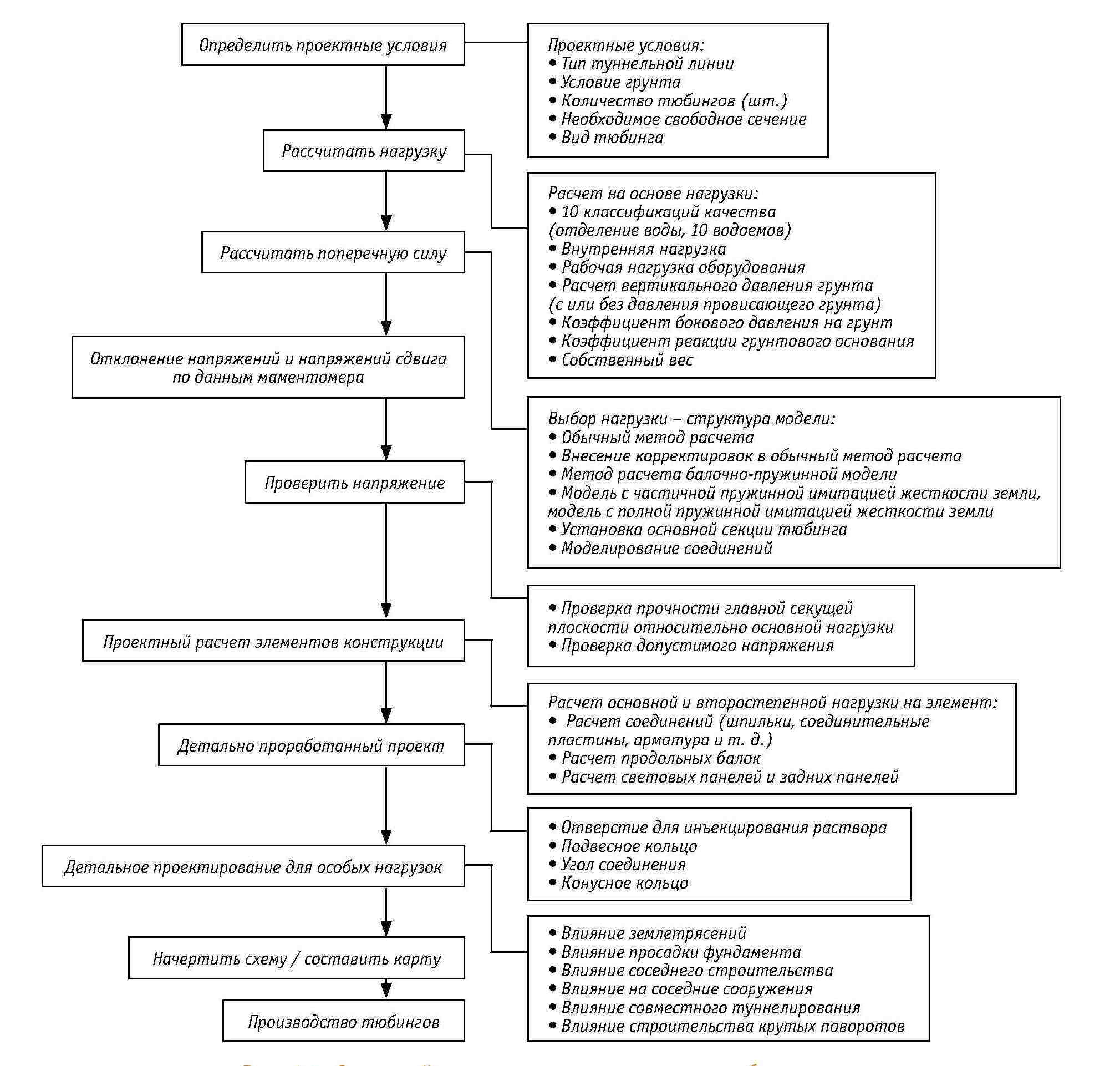

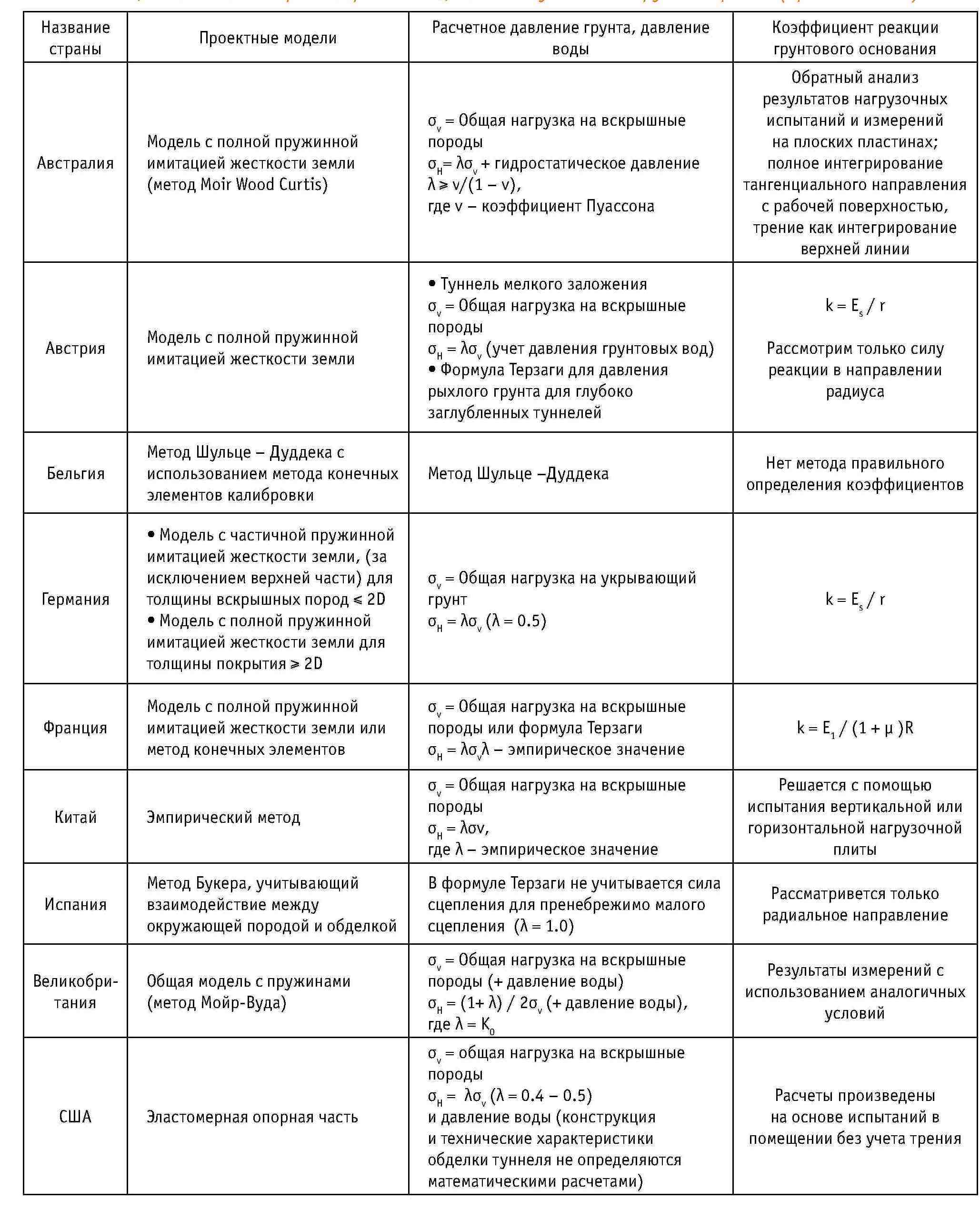

Таблица 4-1. Методы проектирования щитовых туннелей в других странах (кроме Японии)

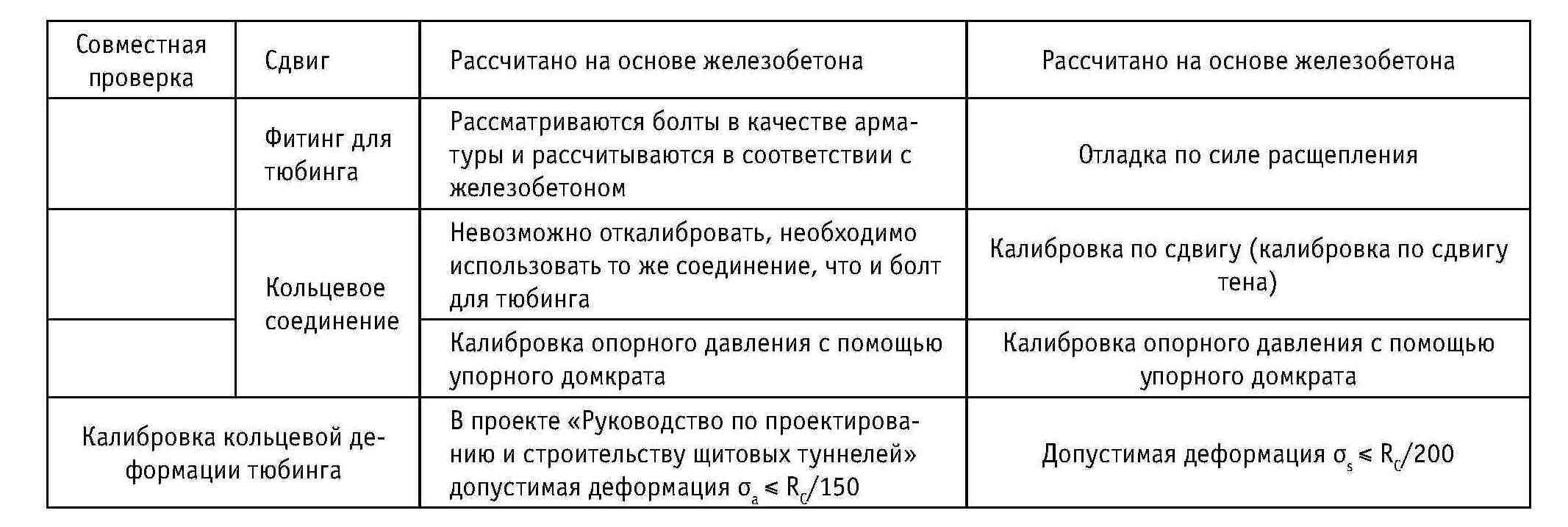

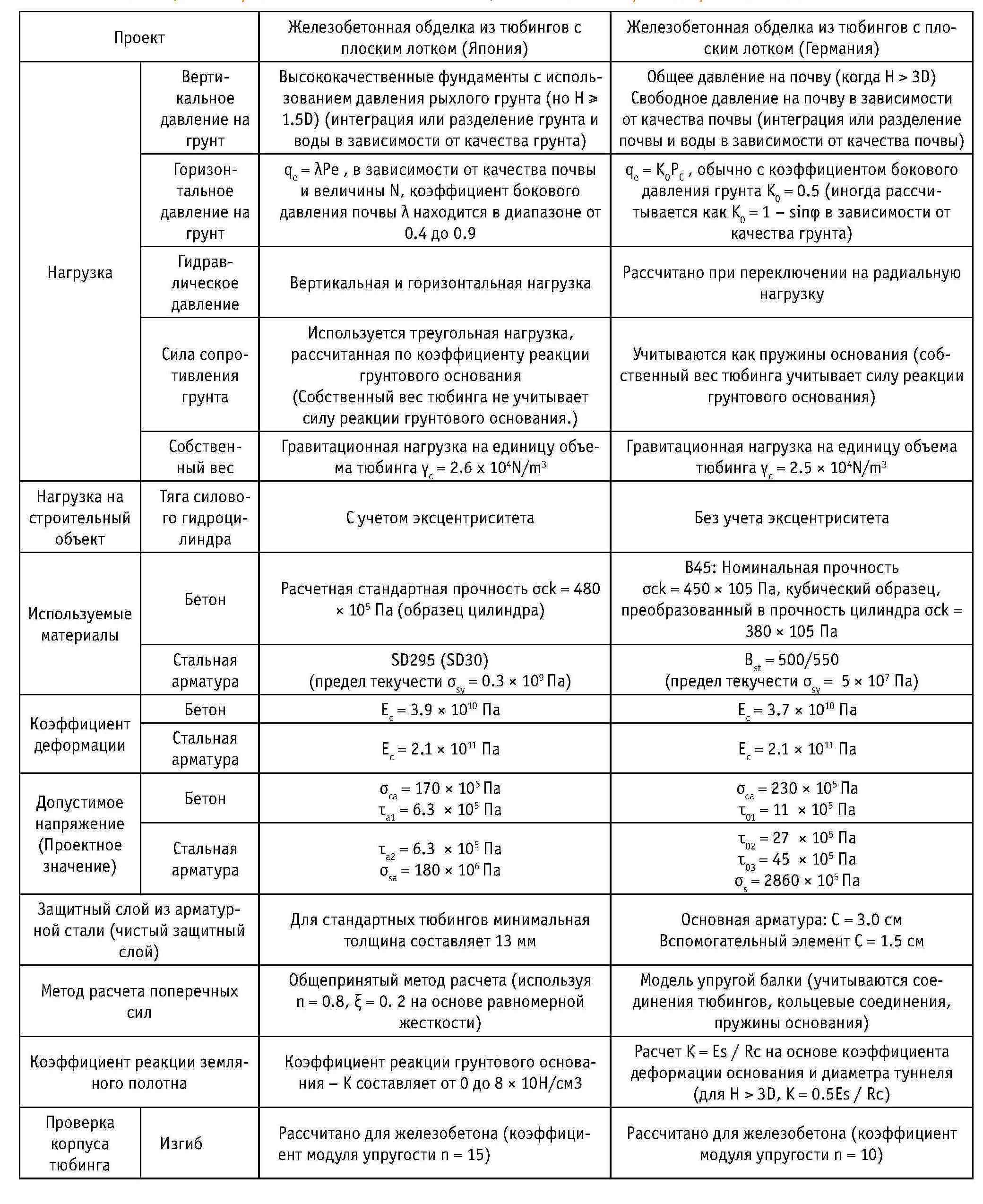

Таблица 4-2. Сравнение японского и немецкого методов проектирования тюбингов

Несмотря на то, что условия заложения щитовых туннелей важны, существуют также различия в механических свойствах, обусловленные формой сечения и методом строительства, что, естественно, приводит к выбору различных методов проектирования тюбинга, где обделка должна быть спроектирована в соответствии с этими характеристиками. Исходя из прошлой практики, большинство туннелей имеют круглое сечение, поэтому в данном разделе основное внимание уделяется методам проектирования и опыту работы с круглыми сечениями.

4.1.2. Проектирование модели тюбинга

Более типичными упрощенными гипотетическими моделями тюбинга являются: кольцо тюбинга рассматривается как круглое кольцо с равномерной жесткостью на изгиб, кольцо тюбинга рассматривается как многошарнирное круглое кольцо и кольцо тюбинга рассматривается как круглое кольцо с вращающейся пружиной. Для первой из этих упрощенных гипотетических моделей существуют общие методы проектирования и модифицированные общие методы проектирования; для второй – аналитический метод для многошарнирных колец; для третьей – аналитический метод для моделей балка-пружина. В настоящее время в дополнение к вышеупомянутым трем типичным методам расчета конструкции тюбинга, метод проектирования с использованием пружин сдвига для оценки эффекта ступенчатого сращивания также вступил в практическую стадию.

1) Общие методы проектирования

Этот метод не учитывает снижение жесткости соединения тюбинга, а рассматривает его как круговое кольцо с равномерной жесткостью. При расчете предполагается, что грунт реагирует на деформацию кольца тюбинга и решается уравнение упругости. Общий метод проектирования – это текущий метод проектирования, обычно используемый в Японии. Для этого метода проектирования необходимы конкретные расчетные формулы.

2) Корректировка общего метода проектирования

Кольцо из тюбинга имеет стыки и, следовательно, пониженную жесткость. Если расчет основан на общем методе проектирования и учитывается влияние стыков, то процесс можно назвать модифицированным общим методом проектирования.

Даже если кольца расположены в шахматном порядке и сращиваются друг с другом из-за наличия швов в тюбинге общий расчетный метод коррекции предполагает равномерную изгибную жесткость ?EI (? <= 1) для сил кольцевого сечения (M, N, Q), которая меньше общей изгибной жесткости EI тюбинга, при этом параметр ? называется эффективной скоростью изгибной жесткости.

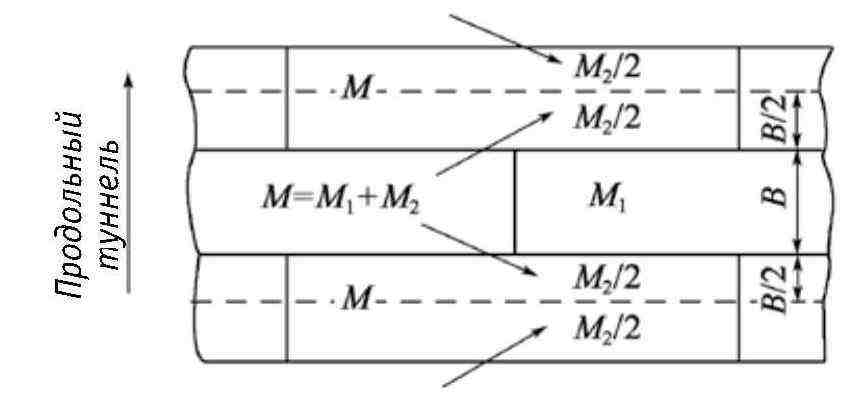

Рис. 4-2. Основная структура метода упругих шарнирных колец (продольный профиль туннеля)

Стыки тюбинга имеют некоторые характеристики сочленения, поэтому можно предположить, что не весь изгибающий момент передается стыками труб, а часть изгибающего момента передается на сцепленные соседние части тюбинга, как показано на рис. 4-2.

Этот метод целесообразно использовать для нахождения поперечных сил путем увеличения только изгибающего момента, который принимается равным (1 + ?) M, в сочетании с осевой силой N для расчета. Параметр ? представляет собой отношение изгибающего момента, передаваемого на соседний участок тюбинга, к расчетному изгибающему моменту и называется коэффициентом увеличения момента. Кроме того, в этом случае расчетный изгибающий момент и осевая сила соединения деталей тюбинга могут быть приняты равными (1 – ?) М и (1 – ?) N соответственно.

Параметры ? и ? изменяются в зависимости от типа тюбинга, конструктивной формы тюбингового соединения, способа сцепления колец и конструктивной формы; кроме того, на них особое влияние оказывают окружающие пласты. Теоретически метод расчета еще не установлен, но предполагается, что эти два параметра связаны друг с другом, то есть если значение ? близко к 1, то значение ? стремится к 0. При расчете поперечных сил с использованием модифицированного общего метода расчета, получение слишком малого значения ? приведет к завышению сил реакции основания на пласты. В то же время, поперечные силы кольца тюбинга недооцениваются, поэтому значения этих параметров должны быть тщательно продуманы. Согласно существующей практике, значения параметров ? и ? определяются на основе результатов испытаний и опыта.

В связи с этим в японском стандарте на тюбинги для щитового строительства предусмотрено, что ? обычно принимается равной 1, а ? равно 0. Для сравнения, в некоторых проектах ? = 0.8 и ? = 0.3. В таблице 4-3 приведены примеры комбинации ? и ?.

Таблица 4-3. Значение ? в сравнении со значением ?

Примечание: 1) Как правило, ? увеличивается по мере уменьшения ?; 2) Несмотря на отсутствие примеров применения на национальных железных дорогах, прогнозируется, что значения ? и ? будут находиться между значениями для тюбинга с плоским лотковым блоком и тюбинга из высокопрочного чугуна; 3) Является результатом испытания под нагрузкой, опубликованным в «Стандартных деталях тюбинга для щитового строительства» (дополненное издание 1982 года).

3) Метод анализа многошарнирного кольца

Этот метод расчета представляет собой аналитический метод, который рассматривает шарнир как шарнирную конструкцию. Многошарнирное кольцо само по себе является неустойчивой конструкцией, но считается, что его можно превратить в устойчивую конструкцию, опираясь на реакции большой площади грунта вокруг туннеля. Предполагается, что существует равномерная радиальная сила реакции основания, распределенная вдоль кольца.

Этот метод расчета опирается на силы реакции пласта вокруг туннеля, поэтому при выборе подходящего основания необходимо соблюдать осторожность. Кроме того, во время сборки тюбинга и сразу после выпуска хвостового щита, когда силы реакции основания еще не действуют в полной мере, необходимо использовать вспомогательные средства, позволяющие кольцу тюбинга быть самонесущими, или сделать соединение тюбинга достаточно жестким, чтобы поддерживать само кольцо. Видно, что этот метод анализа обычно используется в ситуациях, когда грунтовые условия хорошие.
