Рис. 9.50. Свиток Styling Рис. 9.51. Направляющие линии волос

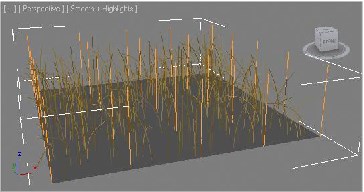

Первый вариант позволяет воздействовать на кончики волос, оперируя их формой. Второй — оперировать формой волос через формы специальных направляющих линий желтого цвета. Эти линии появляются в точках пересечения сегментов ос-новного объекта — Plane (Плоскость), следовательно, их количество зависит от сегментации данного объекта. Суть их действия заключается в том, что, редактируя их форму, вы редактируете форму волос, расположенных близко от конкретных направляющих линий. На рис. 9.51 показана сцена с объектом с волосами и 25 на-правляющих линий.

Третий вариант позволяет выделять только кончики направляющих линий и влиять только на них.

Последний вариант позволяет выделять основания направляющих линий, что также отражается на способе изменения формы.

В следующей группе — Styling (Дизайн) в самом начале также расположены три инструмента.

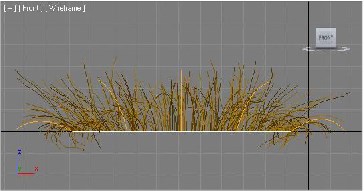

? Hair Brush (Кисть по волосам) позволяет изменять форму направляющих ли-ний, одновременно изменяя форму волос. Инструмент работает подобно расчес-ке. При помощи него можно словно причесывать волосы или мех. Выберите данный инструмент и наведите курсор на мех в сцене. Курсор принимает форму вытянутого цилиндра. Действие этого инструмента происходит в пределах данного цилиндра. Направление цилиндра зависит от ракурса обзора сцены. На рис. 9.52 отображается результат применения данного инструмента в отно-шении меха в окне проекций Front (Вид спереди).

Рис. 9.52. Результат применения инструмента Hair Brush ? Hair Cut (Подрезка волос) позволяет подрезать волосы в определенных регио-

нах изображения. Под действием данного инструмента волосы практически пропадают в рамках цилиндра, которым также надо оперировать, как и в случае с предыдущим инструментом. На рис. 9.53 показан результат выборочной под-резки меха.

? Select (Выделить) позволяет выделять те подобъекты, которые выбраны в пре-дыдущей группе. Выделяя отдельные регионы меха, вы локализуете действие остальных инструментов выбранной поверхностью. Так, для наиболее точного редактирования формы волос, желательно всегда сначала выделять отдельные участки, а лишь затем воздействовать на них.

Чуть ниже в данной группе расположен ползунок масштаба кисти. Перемещая пол-зунок вправо, вы делаете размеры цилиндра кисти воздействия больше. Перемещая влево — наоборот, уменьшаете его.

Таким образом, при помощи опций данного свитка можно воздействовать на форму волос.

Последний свиток с параметрами, который мы разберем у данного модификато-ра , — Material Parameters (Параметры материала) (рис. 9.54). Здесь собраны неко-торые параметры, отвечающие за цвет волос, а также за изображение, которое можно использовать при создании меха.

Здесь нам, прежде всего, понадобятся два параметра: Tip Color (Цвет верхушки) и Root Color (Цвет корней). Оперируя ими, можно делать разные цвета волос при основании и на верхушках. На рис. 9.55 показаны черно - белые волосы.

Рис. 9.53. Мех местами подрезан Рис. 9.54. Свиток

Material Parameters

При помощи небольшой квадратной кнопки справа от параметра можно задавать какую - либо карту в качестве изображения на мехе. Параметры Specular (Подцветка) и Glossiness (Глянец) позволяют настраивать интенсив-ность и форму бликов на поверхности волос, сделать волосы яркими, выразительными.

Таким образом, оперируя параметрами данно-го свитка, можно настраивать колоритность

создаваемых волос. Рис. 9.55. Черно– белые волосы

Пример ворсистого ковра

Сейчас мы применим эффект Hair and Fur (Волосы и мех) при создании модели ворсистого ковра, чтобы закрепить порядок использования данного эффекта.

1. В окне проекций Perspective (Перспектива) создайте примитив Plane (Плос-кость) произвольных размеров. Выделите созданный примитив, перейдите во второй раздел командной панели к его параметрам и задайте значение параметра Length (Длина) равным 120 см, а Width (Ширина) — 100 см. Сегментацию во всех направлениях задайте равной 1.

2. Откройте окно редактора материалов ( Material Editor , <M>) и создайте простой материал, где в качестве диффузного цвета будет использована карта изображе-ния из файла Kover.jpg из папки Primeri_Scen \ Glava_9 на компакт - диске.

3. Наложите данный материал на плоскость в сцене. В результате должно полу-читься нечто похожее на рис. 9.56.

Рис. 9.56. Исходный ковер Рис. 9.57. Невысокий ворс

4. Выделите объект в сцене, перейдите во второй раздел командной панели, рас-кройте список модификаторов и примените модификатор Hair and Fur (WSM) , расположенный в группе World-Space Modifiers (Пространственные модифика-торы) в верхней части списка.

Обратите внимание, что если сейчас выполнить визуализацию, то на ковре уже будет отображаться высокий мех, несмотря на то, что вы не включали данный эффект в окне Environment and Effects (Окружающая среда и эффекты).

5. Далее обратимся к свитку General Parameters (Основные параметры). Здесь значение параметра Cut Length (Длина среза) задайте равным примерно 10— 15 см, а значение параметра Hair Count (Количество волосков) — примерно 100 000. В результате при визуализации ковер покроется невысоким и густым ворсом (рис. 9.57).
