РЕГЕН

Регенерация чертежа и перерисовка содержимого текущего видового экрана

Системные переменные

FILLMODE

Указывает, заполнены ли штриховки и заливки, двумерные объекты и широкие полилинии.

LWDISPLAY

Управляет отображением веса линий

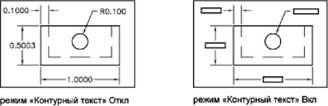

QTEXTMODE

Управляет отображением текста

TEXTFILL

Управляет заливкой шрифтов TrueType во время печати или тонирования

TEXTQLTY

Утилиты

Нет

Ключевые слова для команд

Нет

Пользователь имеет возможность указывать, какие из перекрывающихся объектов должны располагаться на переднем плане.

Как правило, такие объекты, как тексты, широкие полилинии и закрашенные многоугольники выводятся на экран в порядке их создания, т.е. ранее созданные объекты отображаются позади новых объектов. Команда ТЕКСТПЕРПЛАН изменяет порядок прорисовки (т.е. отображения на экране и вывода на плоттер) всех текстов и размеров в чертеже. ТЕКСТПЕРПЛАН изменяет порядок прорисовки всех текстовых и размерных надписей на чертеже.

Для изменения порядка следования перекрывающихся объектов

1. На панели "Порядок прорисовки" выберите одну из опций порядка следования.

2. Выберите объекты, чей порядок прорисовки необходимо изменить и нажмите ENTER.

3. Выберите объекты, относительно которых устанавливается порядок и нажмите ENTER. (Этот шаг необходим только для опций "Перед объектами" и "За объектами".)

Порядок прорисовки

ПОРЯДОК

Выберите объект и нажмите на нем правой кнопкой мыши. Выберите "Порядок прорисовки"

Команды

ПОРЯДОК

Изменение порядка прорисовки растровых изображений и других объектов на экран

БВЫБОР

Быстрое создание набора объектов на основе заданных критериев фильтрации

РЕГЕН

Регенерация чертежа и перерисовка содержимого текущего видового экрана

ВЫБРАТЬ

Занесение выбранных объектов в текущий набор

ТЕКСТПЕРПЛАН

Размещение текста и размеров поверх всех остальных объектов чертежа

ПБЛОК

Запись объектов или блока в новый файл чертежа

Системные переменные

DRAWORDERCTL

Управляет порядком отображения перекрывающихся объектов

HPDRAWORDER

Управляет порядком прорисовки штриховки или заливки

Утилиты

Нет

Ключевые слова для команд

Нет

В распоряжении пользователя имеются различные средства, обеспечивающие быстрое и точное построение чертежей без выполнения утомительных расчетов.

Для точного ввода координат можно использовать методы записи в нескольких системах координат. Можно также использовать перемещаемую систему координат, пользовательскую систему координат (ПСК), обеспечивающую удобство записи координат и размещения плоскостей видов чертежа.

В ответ на запросы ввода координат пользователь имеет возможность указывать точки с помощью устройства указания или путем ввода значений координат в командной строке. Когда включен параметр "Динамический ввод", можно ввести значения координат в подсказках рядом с курсором. Двумерные координаты могут вводиться как в декартовой (прямоугольной), так и в полярной системе.

Декартова система координат представляет собой три взаимно перпендикулярные оси: X, Y и Z. При вводе значений координат указывается расстояние для точки (в единицах) и его направление (+ или -) по осям X, Y и Z относительно исходной точки системы координат (0,0,0).

В системе 2D указываются точки в плоскости XY, именуемой также плоскостью видов чертежа. Плоскость видов чертежа подобна листу бумаги в клетку. Значение X в декартовых координатах определяет расстояние по горизонтали, а значение Yопределяет расстояние по вертикали. Началом координат считается точка пересечения координатных осей, имеющая координаты (0,0).

В полярной системе координаты точки представляют собой расстояние и угол, отсчитываемые от начала координат. В обоих случаях координаты можно задавать либо в абсолютной, либо в относительной форме. Абсолютные координаты отсчитываются от начала координат (0,0). Относительные координаты отсчитываются от последней указанной точки.
