Если динамический ввод отключен, введите координаты в командной строке, используя следующий формат:

х,у,z

Для ввода относительных координат (3D)

■ На запрос координат точки в командной строке ввести значения координат в формате:

@х,у,z

Краткий справочник

Команды

СЕТКА

Отображение точечной сетки на текущем видовом экране, которая не выводится на печать

ШАГ

Ограничение перемещения курсора определенными интервалами

ПЛАНШЕТ

Настройка, калибровка, включение и отключение графического планшета

ПСК

Управление пользовательскими системами координат

ЗНАКПСК

Управление видимостью и расположением знака ПСК

ЕДИНИЦЫ

Задание форматов и точности представления линейных и угловых единиц

Системные переменные

COORDS

Управляет форматом и частотой обновления координат на статусной строке

ELEVATION

Сохраняет текущий уровень новых объектов относительно текущей ПСК

TABMODE

Управляет использованием режима "Планшет"

Утилиты

Нет

Ключевые слова для команд

Нет

Задание цилиндрических координат

3D цилиндрические координаты описывают точное местоположение по расстоянию от начала ПСК в плоскости XY, углу относительно оси X в плоскости XY и значению Z.

Задание цилиндрических координат аналогично заданию полярных координат для 2D пространства. Дополнительно добавляется значение расстояния от указанной полярной координаты до требуемой точки пространства перпендикулярно плоскости XY. Цилиндрические координаты определяют расстояние от начала координат ПСК до проекции точки на плоскость XY, угол относительно оси X и расстояние от точки до плоскости XY по оси Z. Цилиндрические координаты точки указываются в формате: Для задания точки в абсолютных цилиндрических координатах применяется следующий синтаксис:

Х<[угол к оси X ], Z

ПРИМЕЧАНИЕ. В следующих примерах предполагается, что этот динамический вид отключен, или что координаты введены в командной строке. При использовании динамического ввода можно задавать абсолютные координаты с префиксом #.

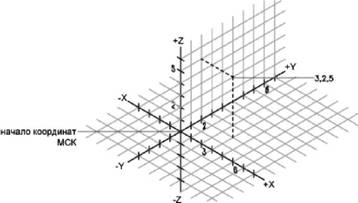

На следующем рисунке запись "5<30,6" обозначает точку, смещенную на 6 единиц по оси Z от точки в плоскости XY, которая расположена на расстоянии 5 единиц от начала текущей ПСК под углом 30 градусов к оси X.

Если требуется задать положение точки относительно предыдущей точки, а не относительно начала ПСК, можно ввести относительные значения цилиндрических координат с префиксом @. Например, запись "@4<45,5" обозначает точку, смещенную на 5 единиц в положительном направлении оси Z от точки в плоскости XY, которая расположена на расстоянии 4 единиц от последней введенной точки под углом 45 градусов к положительному направлению оси X.

Для ввода относительных цилиндрических координат

■ На запрос координат точки в командной строке ввести значения координат в формате:

@х<угол к оси X,z

Например, координаты @4<60,2 задают точку, лежащую от последней измеренной точки на расстоянии 4 единицы по оси X под углом 60 от положительного направления оси X и на 2 единицы в положительном направлении оси Z.
