Для обозначения относительных координат используется знак @ перед числовыми значениями. Например, чтобы указать точку, удаленную от последней заданной точки на 1 единицу и находящуюся под углом 45 градусов от оси X, необходимо ввести @1<45.

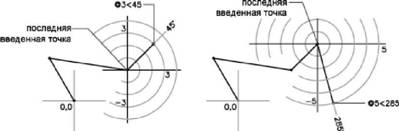

Следующий пример иллюстрирует построение двух отрезков в относительных полярных координатах. В каждой иллюстрации отрезок начинается в местоположении, обозначенном как предыдущая точка.
Команда:
От точки:
К точке:
Для ввода абсолютных полярных координат (2D)
■ На запрос координат точки введите координаты в подсказке, используя следующий формат:
Если динамический ввод отключен, введите координаты в командной строке, используя следующий формат:
Для ввода относительных полярных координат (2D)
■ На запрос координат точки в командной строке ввести значения координат в формате:
Команды
ЕДИНИЦЫ
Задание форматов и точности представления линейных и угловых единиц
Системные переменные
COORDS
Управляет форматом и частотой обновления координат на статусной строке
Утилиты
Нет
Ключевые слова для команд
Нет
3D координаты
При создании объектов в 3D пространстве для указания точек используются декартовы, цилиндрические или сферические координаты.
Задание 3D декартовых координат
3D декартовы координаты указывают на точное расположение с помощью трех координат: X, Y и Z.
Трехмерные декартовы координаты (X,Y,Z) задаются аналогично двумерным (X,Y) координатам. К двум составляющим по осям X и Y добавляется третья по оси Z. Таким образом, 3D координаты вводятся в формате:
ПРИМЕЧАНИЕ. В следующих примерах предполагается, что этот динамический вид отключен, или что координаты введены в командной строке. При использовании динамического ввода можно задавать абсолютные координаты с префиксом #.
В приведенной ниже иллюстрации значения координат 3,2,5 определяют точку в следующем местоположении: 3 единицы вдоль положительной оси X, 2 единицы вдоль положительной оси Y и 5 единиц вдоль положительной оси Z.
Если координаты вводятся в формате X,Y, значение Z копируется из ввода для последней точки. В результате, можно ввести местонахождение в формате X,Y,Z, а затем ввести последующие местоположения с использованием формата X,Y со значением Z, которое остается постоянным. Например, для построения отрезка можно ввести следующие координаты:
От точки:
К точке:
Обе конечные точки отрезка будут иметь одинаковое значение координаты Z, равное 5 единицам. Когда пользователь начинает или открывает любой чертеж, исходное значение по умолчанию координаты Z превышает 0.
Как и в случае 2D координат, можно вводить как абсолютные координаты (отсчитываемые от начала координат), так и относительные (отсчитываемые от последней указанной точки). Для ввода координат в относительной форме используется знак @, указываемый перед числовыми значениями координат. Например, для указания точки, смещенной от предыдущей точки на одну единицу по оси X, следует ввести @1,0,0. Для ввода абсолютных координат никаких предваряющих знаков не требуется. Для ввода абсолютных координат в командной строке никаких предваряющих знаков не требуется.
При вводе координат дигитайзером координата Z ПСК сохраняет значение 0. Для задания иного значения Z по умолчанию, отличного от 0, без перемещения ПСК можно воспользоваться командой УРОВЕНЬ.
Для ввода абсолютных координат (3D)
■ На запрос координат точки введите координаты в подсказке, используя следующий формат:
