КОНСТРУКЦИЯ. Самолет Ту-22М-3 выполнен по нормальной аэродинамической схеме с низко расположенным крылом изменяемой геометрии. Конструкция планера выполнена в основном из алюминиевых сплавов.

Фюзеляж типа полумонокок, в нижней части размещен отсек РЛС, закрытый радиопрозрачным обтекателем. Передняя часть фюзеляжа имеет сечение, близкое к овальному. В центральной части расположен отсек вооружения, конструкция створок которого позволяет подвешивать одну УР типа Х-22 в полуутопленном положении.

Экипаж самолета размещается в герметизированной кабине, состоящей из двух отделений: в переднем располагаются командир экипажа и второй летчик, сидящие рядом, во втором – также размещенные рядом операторы.

Крыло состоит из неподвижной части и поворотных консолей (могут устанавливаться в положение с углом стреловидности 20, 30 и 65°). На носке консолей по всему размаху установлены предкрылки. На задней комке имеются элевоны и трехсекционные закрылки, перед которыми установлены трехсекционные интерцепторы. В крыле установлены интегральные топливные баки.

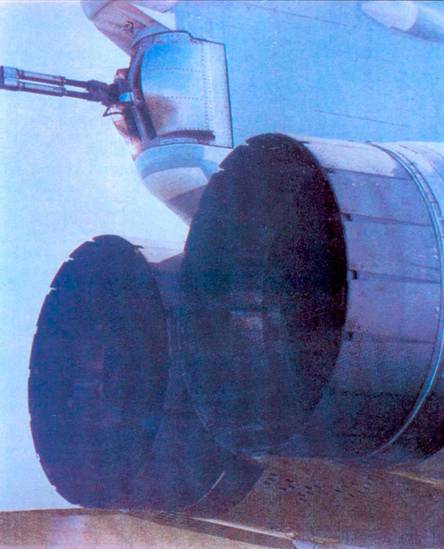

Хвостовая пушка самолета Ту-22М-3

Ракета Х-22

Шасси трехопорное. Основные стойки, снабженные шестиколесными тележками, убираются в крыло и фюзеляж поворотом по размаху. Носовая двухколесная стойка убирается в фюзеляж поворотом назад.

СИЛОВАЯ УСТАНОВКА. Самолет оснащен двумя двухконтурными турбореактивными многорежимными форсированными двигателями НК-25 (14 500 кгс без ф. к. и 2 х 25 000 кгс с ф. к.), созданными ОКБ Н.Д. Кузнецова и являющимися дальнейшим развитием ТРДДФ НК-144, разработанного для сверхзвукового пассажирского самолета Ту-144.

Компрессор ТРДДФ имеет трехступенчатый вентилятор, пять ступеней среднего давления и семь ступеней высокого давления. Лопатки компрессора изготовлены из титана, стали и (в контуре высокого давления) высокопрочного никелевого сплава.

Камера сгорания – кольцевая, с испарительными форсунками, обеспечивающая бездымное горение и стабильный температурный режим.

Турбина имеет одну ступень высокого давления, одну промежуточную ступень и две ступени низкого давления.

Сопло регулируемое.

Система управления двигателем – электрическая, с гидромеханическим дублированием.

Конструктивно ТРДДФ НК-25 близок к двигателю НК-32, установленному на самолете Ту-160, и отличается главным образом размещением коробки приводов и конструкцией сопла.

ОБОРУДОВАНИЕ. Все члены экипажа снабжены катапультными креслами КТ-1, объединенными в комплекс, обеспечивающий принудительное или раздельное катапультирование в определенной последовательности. Масса кресла – 145 кг, минимальная скорость покидания самолета при раздельном катапультировании на высотах до 60 м – 130 км/ч, при принудительном – 300 км/ч, на большей высоте скорость катапультирования не ограничена. Диапазон высот катапультирования – от 0 м до практического потолка.

Вооружение самолета Ту-22М-3 (Прим OCR – Ту-160)

Вооружение самолета Ту-22М-3

За кабиной экипажа в специальном отсеке размещается надувной спасательный плот.

Самолет оснащен прицельно- навигационной системой, включающей РЛС большой мощности ПНА, обеспечивающей обнаружение и прицеливание по наземным и морским целям на большой дальности, и оптическим бомбардировочным прицелом с телевизионным каналом, способным применяться в темное и светлое время суток. Имеется дублированная ИНС, радионавигационное оборудование. Маловысотный полет обеспечивает система автоматического поддержания высоты, получающая информацию от радиовысотомера.

Для управления оборонительным вооружением в хвостовой части, под килем, размещены РЛС и телевизионный прицел.

Средства РЭП включают системы радиоразведки и оповещения об облучении, активные системы постановки помех, устройства выброса дипольных отражателей и ИК ловушек (блоки выброса пассивных помех размещены в районе узлов крепления поворотных стабилизаторов).

Для оповещения о приближении ракет противника в верхней части фюзеляжа, за кабиной, расположена ИК станция с полусферическим обтекателем фасеточной формы.

ВООРУЖЕНИЕ. Ракетное вооружение самолета Ту-22М-2 состоит из одной (под фюзеляжем в полуутопленном положении), двух (под крылом) или трех (перегрузочный вариант) УР типа Х-22, предназначенных для поражения крупных морских целей и РЛС противника на дальностях 140-500 км (М=3,5). На базе УР Х-22 создана также ракета – ложная цель, способная имитировать полет бомбардировщика, отвлекая на себя огонь средств ПВО противника.

Вооружение Ту-22М-3 усилено аэробаллистическими ракетами, предназначенными для уничтожения стационарных целей или РЛС противника. Противокорабельный вариант ракеты способен поражать крупные надводные цели на дальности до 150 км (масса ракеты 1200 кг, масса БЧ 150 кг, М=5,0). Шесть УР размещаются в фюзеляже на барабанной ПУ, еще четыре ракеты могут устанавливаться на внешних узлах подвески. Возможно совместное применение с управляемой ракетой Х-22.
