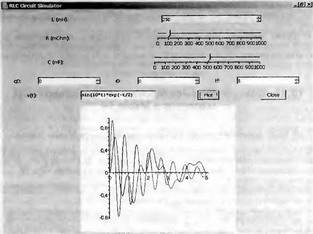

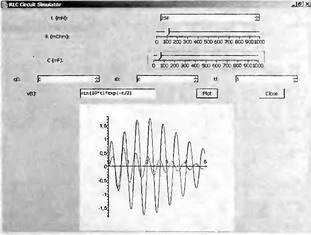

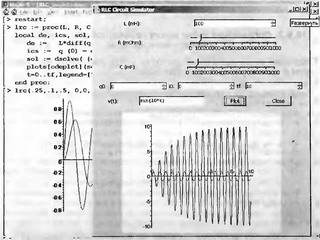

Рис. 10.15. Моделирование RLС-цепи в маплет-окне с уменьшенным значением емкости С

Нетрудно заметить, что моделирование RLC-цепи в интерфейсном маплет-окне весьма наглядно. По этому и описанным ранее примерам читатель может легко конструировать свои маплет-окна и готовить в Maple 9.5/10 программные утилиты вполне профессионального качества.

В Maple 10, наряду с описанным выше программным заданием маплетов, возможно визуально-ориентированное проектирование их. Для этого в состав ассистентов включен Maplet Builder. Его окно в полностью открытом виде до начала проектирования маплета показано на рис. 10.16.

Рис. 10.16. Окно ассистента по проектированию маплета

Это окно по вертикали делится на три области:

• наборы элементов маплета в виде кнопок;

• окна проектирования и наблюдения маплета;

• задания параметров и опций элементов маплета.

Конструирование маплета сводится к переносу мышью (методом Drag And Drop) того или иного элемента (или нескольких элементов) и установке параметров расположения, исполнения, цветового оформления и т.д. Именно последнее представляет основные трудности в реализации маплетов. К сожалению, поддержка символов кириллицы в созданных этим методом маплетов не поддерживается — хотя надписи с такими символами вводятся, но при записи маплетов в виде файла сообщается о недопустимости использования таких символов.

Рассмотрим простой пример проектирования маплета — окна с текстовой надписью, которое соответствует канонам создания окон для приложений операционной системы Windows и внутри содержи надпись «My first maplet!». Для создания такого маплета достаточно в разделе Body найти кнопку с именем Label и перетащить ее в окно конструирования маплета. Затем в области задания параметров надо в разделе caption задать нужную надпись и открыв позицию File меню выбрать команду Run. Это приведет к появлению в окне будущего маплета заданной надписи и окна с предупреждением о необходимости записи маплета в файл — рис. 10.17.

Рис. 10.17. Подготовка маплета в виде окна с надписью

После записи файла маплета он окончательно формируется в виде стандартного окна Windows и надписью в нем — рис. 10.18. Маплет можно перемещать по окну документа, сворачивать в бирку в панели задач, разворачивать во весь экран и сворачивать к минимальному размеру и закрывать. Для этого в конце титульной строки имеются три обычные кнопки управления окном.

Рис. 10.18. Маплет в окне текущего документа

Построим еще един простой маплет — окно с графиком заданной функции. Для этого перетащим в окно проектирования маплета элемент типа окна графики — рис. 10.19. Затем в области параметров этого элемента для параметра value введем строку с командой построения графика функции sin(x)/x: plot(sin(x)/х, x=-10..10). Остальные параметры оставляем заданными по умолчанию, хотя их можно изменять, например для изменения цвета фона, размера и положения рисунка и т.д. Затем в меню File надо исполнить команду Run — появится окно записи маплета в файл.

Рис. 10.19. Подготовка к созданию маплета — окна с графиком функции

После записи маплета в файл он сформируется окончательно в виде стандартного окна Windows-приложения с графиком заданной функции — рис. 10.20. Это окно можно перемещать, сворачивать и разворачивать и закрывать.

Рис. 10.20. Завершение создания маплета — окна с графиком функции

Характер и объем данной книги не позволяют описать подробно визуально-ориентированное проектирование маплетов. Однако, разобрав приведенные выше примеры, читатель может обратиться к справке по проектированию маплетов, которая вызывается активизацией позиции Help меню окна ассистента Maplet Builder. Один из разделов справки с простыми примерами проектирования маплетов представлен в окне, показанном на рис. 10.21.

Рис. 10.21. Раздел справки с простыми примерами проектирования маплетов
