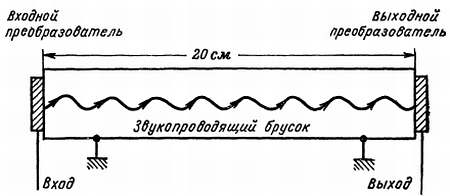

Рис. 71. Схематическое изображение линии задержки.

Н. — Таким образом, линия задержки представляет собой стальной стержень длиной 20 см, к обоим концам которого припаяны пластинки из титаната свинца.

Л. — А 20 см — это как раз тот путь, который ультразвуковая волна проходит за 64 мксек. А для создания такой же задержки при прохождении электромагнитной волны в вакууме потребовалась бы линия длиной в 20 км.

Н. — Но наша линия не имеет никакого смысла!

Л. — Почему же?

Н. — У нее нет ни входа, ни выхода; ею можно пользоваться в обоих направлениях.

Л. — Это свойство присуще любому пассивному линейному элементу

Н. — Попробуем рассчитать длину линии задержки для яркостного сигнала

Да тут и паять-то негде!

Л. — Да нет же! Линия задержки для канала яркости должна быть совсем иного типа: это электрическая линия с распределенными постоянными. Она должна быть широкополосной, а не только пропускать узкую полосу, сконцентрированную на частоте поднесущей. И ты свободно можешь припаять к ней выводы, так как она имеет в длину добрый десяток сантиметров.

Что же касается электронного инвертора…

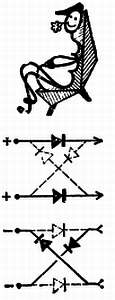

Н. — Думаю, что по схеме на рис. 72 я понял, как он работает. Когда напряжение на обоих входах положительное, горизонтальные диоды пропускают ток, а расположенные накрест диоды заперты. Когда напряжение отрицательное, все происходит наоборот. Следовательно, на входные сигналы инвертора нужно наложить чередующиеся положительные и отрицательные селектирующие импульсы, ибо полярность сигналов изменяется от строки к строке. Эти селектирующие импульсы мог бы выдавать триггер с двумя устойчивыми состояниями, возбуждаемый строчными импульсами; но я не вижу ничего подходящего.

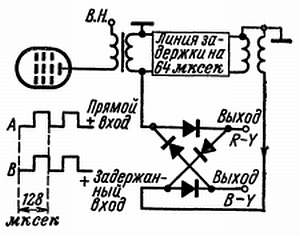

Рис. 72. Схема инвертора и форма прямого и задержанного сигналов.

Л. — Триггер с двумя устойчивыми состояниями существует; однако сделать его можно и на одной лампе — на гептоде, включенном по схеме фантастрона.

Н. — Что это за новая «фантазия»?

Л. — Это лампа, которая периодически запирается отрицательными строчными импульсами большой амплитуды, приложенными к первой сетке; благодаря использованию отрицательной обратной связи между анодом и второй и третьей сетками создается триггер с двумя устойчивыми состояниями (рис. 73).

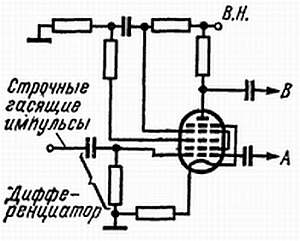

Рис. 73. Фантастрон — триггер с двумя устойчивыми состояниями.

Н. — Что касается выхода линии задержки, он соединен со вторым входом инвертора с помощью трансформатора. Возникает ли здесь вопрос согласования сопротивлений?

Л. — Сопротивление линии задержки комплексное (т. е. не чисто омическое) и небольшое; при включении в цепь линии задержки создает затухание порядка 20 дб, которое компенсируется повышающим трансформатором.

Н. — Две вещи в схеме меня беспокоят.

Л. — Что же именно?

Н. — Прежде всего я вижу на выходе инвертора два диодных ограничителя, т. е. в общей сложности три ограничителя. Скажи, здесь ничего не напутали?

Л. — Совсем нет. Ограничитель на входе блока цветности декодирующего устройства фактически выполняет роль «предварительного ограничителя» (рис. 74).

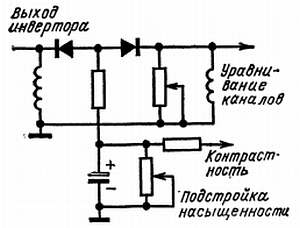

Рис. 74. Схема одного из ограничителей на выходе инвертора.

После электронного инвертора еще могут быть небольшие различия в уровнях задержанного и прямого сигналов. Впрочем, регулируя ток, смещающий диоды, можно из- изменять амплитуду поднесущей на выходе ограничителей и, таким образом, осуществлять регулирование насыщенности. В самом деле, амплитуда сигналов цветности должна изменяться как амплитуда яркостного сигнала. Вот поэтому регулятор контрастности и меняет ограничение, регулируя величину смещения диодов.

Впрочем, в этом месте схемы предусмотрена подстройка отношения яркость/цветность, которую должен производить специалист.
