Н. — Я вижу, что в качестве частотных детекторов используются дискриминаторы с «фазовращающей цепью», которые в радиоприемниках применяются не так часто, как «дробные» дискриминаторы. И тем не менее два момента меня заинтриговали.

Л. — Давай разберемся с этим вопросом.

Н. — Мне кажется, что в классической схеме средняя точка осуществляется выводом со вторичной обмотки трансформатора.

Л. — И ты прав. Здесь же мы имеем дело с дискриминатором (рис. 75), который должен быть очень стабильным на частоте настройки и при этом иметь значительно более широкую полосу пропускания, чем используемые в радиовещательной аппаратуре дискриминаторы.

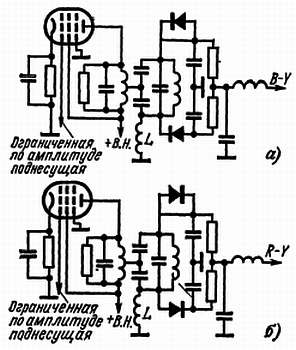

Рис. 75. Дискриминаторы.

а — (В — Y); б — (R — Y).

Эти дискриминаторы идентичны по своему устройству (за исключением полярности диодов), но рассчитаны на частоты, несколько различающиеся между собой.

Высокая стабильность частоты настройки необходима из-за того, что, как ты уже мог убедиться, постоянная составляющая сигнала цветности затем передается полностью вплоть до управляющих электродов кинескопа. Оказалось, что бифилярная третья обмотка для этой цели невыгодна, и поэтому предпочли создать искусственную среднюю точку с помощью мостика из конденсаторов; связь осуществляется через общую индуктивность катушки L (а не с помощью магнитной индукции). Таким образом, возможный уход частоты от температуры (вследствие изменения характеристик диодов и других компонентов) сведен к минимуму.

Н. — Я понял. Можешь ли ты объяснить теперь, почему диоды дискриминатора (R — Y) имеют обратную по сравнению с диодами дискриминатора (В — Y) полярность?

Л. — Очень просто. Разве профессор Радиоль не сказал, что сигналы цветности имеют противоположные знаки?

Н. — Разумеется, таким образом восстанавливают правильную полярность. Я узнал на схеме (рис. 76) матрицу из резисторов, которая производит операцию

а затем триод меняет знак «—» на знак «+». Но почему все три видеоусилителя собраны по таким разным между собой схемам?

Л. — Ты, несомненно, имеешь в виду, что резистивно-емкостная отрицательная обратная связь имеется только в усилителях (R — Y) и (В — Y).

Н. — Совершенно верно. Почему в усилителе (G — Y) нет этой избирательной отрицательной обратной связи?

Л. — Очень просто, потому что необходимо восстановить форму предыскаженных сигналов (R — Y) и (В — Y), а сигнал (G — Y) формируется из уже прошедших коррекцию предыскажений сигналов (В — Y) и R — Y) и поэтому в такой коррекции не нуждается.

Н. — На схеме кое-чего не хватает.

Л. — Ты хочешь сказать о цветовой синхронизации и запирании канала цветности; но наберись терпения, мы подойдем к этому вопросу.

Н. — Я совсем не о том. Между яркостным сигналом и сигналом цветности не хватает матрицы, позволяющей восстановить первоначальные сигналы, которые подаются на управляющие электроды.

Л. — В этой матрице нет необходимости. Яркостный сигнал подается на все три катода и сигналы цветности — на три соответствующих управляющих электрода кинескопа. Следовательно, электронные лучи модулируются разностью между цветоразностными сигналами и яркостным сигналом, т. е. тремя первоначальными сигналами.

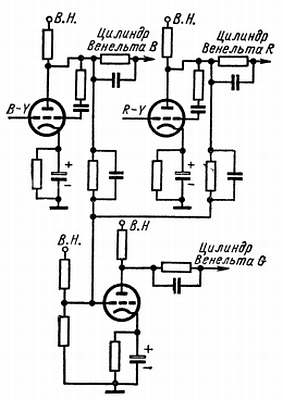

Рис. 76. Матрица из резисторов позволяет получить зеленый разностный сигнал из красного и синего разностных сигналов.

Н. — Но это же история для сумасшедших! Ради экономии трех резисторов ты используешь четыре лампы вместо трех.

Л. — Будь повнимательнее. Для усиления первоначальных сигналов тебе понадобилось бы три усилителя с шириной полосы 5 Мгц. При используемом же нами решении нужен лишь один усилитель на 5 Мгц (для яркостного сигнала) и три усилителя на 1,5 Мгц (для сигналов цветности). Подсчитай, и ты увидишь, что мы остались в выигрыше.

Н. — Я не учел аспекта «полосы пропускания» в этом вопросе. Для завершения ознакомления с декодирующим устройством нам остается лишь рассмотреть цветовую синхронизацию и запирание каналов цветности (рис. 77). Я хорошо помню изложенный профессором Радиолем принцип, но как выполняют эту задачу?

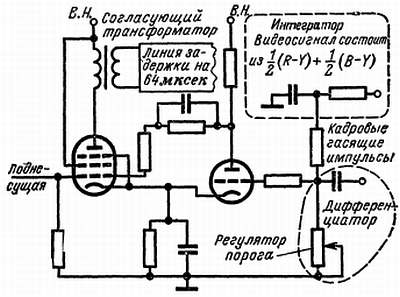

Рис. 77. Синхронизация и запирание канала цветности триггером Шмитта.
