Частотная характеристика линии задержки скорректирована небольшой катушкой индуктивности, и задержанный сигнал подается на сетку пентода Л2, который работает одновременно как усилитель (его анод соединен с разделителем) и как катодный повторитель: к катоду в качестве нагрузки подключены колебательный контур (который подавляет поднесущую) и потенциометр (который служит регулятором контрастности). Сигнал, амплитуду которого можно таким образом регулировать, подается на сетку пентода Л3; переменный резистор служит регулятором яркости и на нем производится восстановление постоянной составляющей. Селективная цепь, выполняющая роль отрицательной обратной связи в цепи катода, завершает освобождение сигнала от следов поднесущей; анод этой лампы соединен с тремя катодами кинескопа через потенциометры, которые служат для регулирования тока луча электронных пушек, что позволяет компенсировать различия свечения люминофоров.

Н. — А для чего нужен триод Л4?

Л. — Он выдает поднесущую (форма которой восстановлена клеш-фильтром) при постоянной амплитуде и при низком сопротивлении в блок цветности декодирующего устройства

Н. — Должно быть, этот блок дьявольски сложный…

Л. — Этот блок выполняет следующие функции: усиление и предварительное ограничение поднесущей, задержка сигнала на 64 мксек и поворот фазы (фазоинвертор с управляющим триггером), ограничение, частотное детектирование, коррекция предыскажений, матрицирование сигнала (G — Y), синхронизация и запирание канала цветности. Рассмотрим по очереди, как осуществляются эти функции.

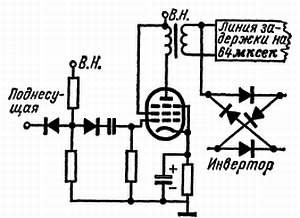

Изображенный на рис. 70 пентод усиливает поднесущую, которая до этого получила надлежащую форму в результате воздействия клеш-фильтра и ограничена по амплитуде двумя диодами, последовательно включенными в цепь сетки. Анод соединен через согласующее сопротивление трансформатора с линией задержки на 64 мксек, а кроме того, с одним из входов электронного инвертора, представляющего собой мостик из четырех диодов.

Рис. 70. Прежде чем попасть на пентод, поднесущая ограничивается по амплитуде двумя встречно включенными диодами.

Н. — Как сделать такую линию задержки? Если память мне не изменяет, количество индуктивно-емкостных элементов линии определяется произведением полосы пропускания на нужное время задержки, но ведь в нашем случае потребовалось бы колоссальное количество таких элементов.

Л. — Ты прав, если думаешь, что наша линия задержки сделана на таких элементах. На самом же деле в этом случае используется совершенно другая техника. Электромагнитные волны задержать очень трудно, так как они имеют очень большую скорость.

Н. — Действительно, ничто не может быть быстрее — ведь они распространяются со скоростью света 300 000 км/сек.

Л. — В вакууме. В системах задержки удается снизить их скорость. Но можно работать со значительно более медленными волнами, которые распространяются, например, со скоростью всего лишь в несколько километров в секунду.

Н. — Вот это да! Серьезная разница. Но как достигнуть такого результата?

Л. — А разве ты сам, Незнайкин, не знаешь медленные волны?

Н. — Конечно, например, звуковые волны.

Л. — Совершенно правильно, или, говоря в более общем виде, механические волны. Как известно, существуют определенные материалы, именуемые пьезоэлектрическими, которые изменяют свою форму под воздействием электричества.

Н. — Ты намекаешь на диффузоры громкоговорителей?

Л. — Они действительно отвечают приведенному определению, но это не материалы, а сделанные предметы Я же думал о кварце и о серии керамических материалов, как, например, некоторые поляризованные титанаты. Впрочем, происходящее в них явление обратимо: при механическом воздействии эти материалы становятся электрическими генераторами.

Н. — Я должен был о них подумать. Именно по этой причине делают генераторы с кварцевой стабилизацией, так как в механических кристаллических системах потери значительно меньшие, чем в электрических системах; следовательно, можно получить очень высокую добротность схемы.

Л. — Здесь мы не ищем добротности ради самой добротности, и пьезоэлектрические материалы используются лишь для преобразования электрической волны в механическую. На частоте поднесущей механические колебания представляют собой совершенно неслышимый ультразвук; ультразвук пропускают по стальному стержню длиной 20 см, на концах которого припаяны абсолютно идентичные пьезоэлектрические пластинки.

Н. — А разве можно припаять кварц на сталь?

Л. — Для этой цели используют титанат свинца, который имеет высокую точку Кюри.

Н. — О! Ты хочешь поместить в телевизор радиоактивные вещества. Но ведь это же очень опасно!!!

Л. — Знаменитый физик Пьер Кюри (который как раз изучал пьезоэлектричество) занимался не только радиоактивностью. Он провел исследования по ферромагнетизму и ферроэлектричеству. Он открыл, что если нагреть пьезоэлектрический материал выше определенной для него температуры (точки Кюри), он теряет свои свойства. Но пользуясь специальным припоем, который плавится при более низкой температуре, чем олово, можно легко припаять титанат свинца к стали и тем самым обеспечить между ними хорошую механическую связь.
