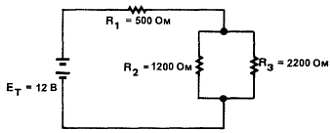

Рис. 5-21
Ет= 12 В
R1 = 500 Ом; R2 = 1200 Ом; R3 = 2200 Ом.
IT =?
РЕЗЮМЕ
• Электрическая цепь состоит из источника тока, нагрузки и проводника.
• Путь тока в электрической цепи может быть последовательным, параллельным или последовательно-параллельным.
• Последовательная цепь предоставляет только один путь для протекания тока.
• Параллельная цепь предоставляет несколько путей для протекания тока.
• Последовательно-параллельная цепь обеспечивает комбинацию последовательных и параллельных путей для протекания тока.
• Ток электронов протекает от отрицательного вывода источника тока через нагрузку к положительному выводу источника тока.
• Протекающий в электрической цепи ток можно изменять путем изменения либо напряжения, либо сопротивления.
• Закон Ома связывает между собой силу тока, напряжение и сопротивление.
• Закон Ома утверждает, что сила тока в электрической цепи прямо пропорциональна приложенному напряжению и обратно пропорциональна сопротивлению цепи.
I = E/R
• Закон Ома применяется ко всем последовательным, параллельным и последовательно-параллельным цепям.
• Для определения неизвестных величин в цепи необходимо:
— Нарисовать схему цепи и обозначить все величины.
— Провести вычисления для эквивалентных цепей и перерисовать цепь.
— Вычислить все неизвестные величины.
Глава 5. САМОПРОВЕРКА
С помощью закона Ома найдите неизвестные величины в следующих примерах:
1. I =?; E = 9 В; R = 4500 Ом.
2. I = 250 мА; E =?; R = 470 Ом.
3. I = 10 A; E = 240 В; R =?

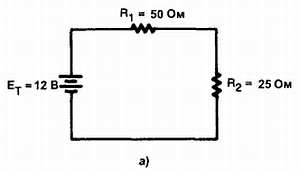

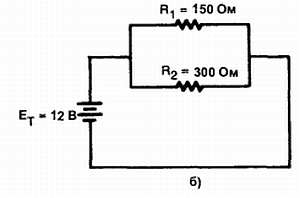

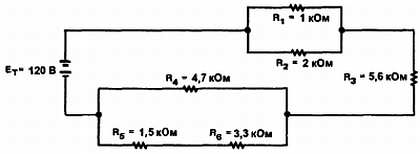

4. Найдите полный ток в изображенных цепях.
Глава 6. Электрические измерения - Измерительные приборы
ЦЕЛИ
После изучения этой главы студент должен быть в состоянии:
• Описать типы измерительных приборов.
• Описать, как используется вольтметр в цепи.
• Описать, как используется амперметр в цепи.
• Описать, как используется омметр для измерения сопротивления.
• Точно прочесть отсчет со шкалы аналогового вольтметра.
• Точно прочесть отсчет со шкалы аналогового амперметра.
• Точно прочесть отсчет со шкалы аналогового омметра.
• Описать функции мультиметра.
• Описать, как используется мультиметр для измерения напряжения, тока и сопротивления.
• Описать, как измеряется ток с помощью амперметра.
• Описать, как подсоединяется амперметр к цепи.
• Перечислить меры предосторожности при использовании амперметра.
• Описать, как подсоединяется вольтметр к цепи.
• Перечислить меры предосторожности при подсоединении вольтметра к цепи.
• Описать, как измеряются значения сопротивлений с помощью омметра.
• Дать определение проверки цепи на непрерывность.
• Описать, как используется омметр для проверки разомкнутых, замкнутых и короткозамкнутых цепей.
В области электричества точные количественные измерения играют большую роль. Измеряют обычно такие параметры цепей, как ток, напряжение и сопротивление. Для проведения измерений используются амперметры, вольтметры и омметры. Для проведения электрических измерений важно хорошо понимать, как это делается.
В этой главе описаны широко используемые аналоговые измерительные приборы, включая мультиметры или многофункциональные измерительные приборы.
Измерительные приборы являются средством, с помощью которого невидимое действие электронов может быть зарегистрировано и измерено. Измерительные приборы необходимы при исследовании работы цепи. Существует два типа измерительных приборов. Первый — это аналоговые приборы, использующие проградуированную шкалу со стрелкой (рис. 6–1). Другой тип — цифровые приборы, показывающие величину отсчета показаний в виде цифр (рис. 6–2). Показания цифровых приборов легче читать, и они обеспечивают большую точность, чем аналоговые. Однако аналоговые приборы обеспечивают возможность проследить за быстрыми изменениями тока и напряжения.
Рис. 6–1. Аналоговые измерительные приборы.
Рис. 6–2. Цифровой измерительный прибор.
Большинство измерительных приборов помещено в защитный корпус. Выводы предназначены для подсоединения приборов к цепи. Для правильного подсоединения прибора необходимо обратить внимание на полярность выводов. Цветной или белый выводы являются положительными, а черный вывод — отрицательным (или «землей»).
