Для использования других гнезд для напряжения и тока, расположенных на мультиметре, обратитесь к руководству по эксплуатации.
6–7. Вопросы
1. Что такое мультиметр?
2. Опишите, как провести измерение напряжения с помощью мультиметра?
3. Опишите, как провести измерение тока с помощью мультиметра?
4. Объясните, как использовать омметр в мультиметре?
5. Какие предосторожности должны соблюдаться при использовании мультиметра?
РЕЗЮМЕ
• Аналоговые измерительные приборы используют градуированную шкалу со стрелкой.
• Цифровые измерительные приборы обеспечивают непосредственный отсчет.
• Как в аналоговых, так и в цифровых измерительных приборах цветной или белый выводы являются положительными, а черный вывод — отрицательным.
• Перед использованием аналогового измерительного прибора установите стрелку прибора на нуль.
• Амперметр включается в цепь последовательно.
• Вольтметр подсоединяется к цепи параллельно.
• Омметр измеряет сопротивление путем пропускания небольшого тока через измеряемое сопротивление.
• Максимальное значение шкалы измерительного прибора называется пределом измерения.
• Количество делений на шкале измерительного прибора зависит от диапазона измеряемых величин.
• Шкала амперметров и вольтметров читается слева направо и является линейной.

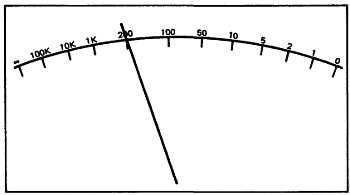

• Шкала омметра читается справа налево и является не-
линейной.
• Аналоговый омметр перед использованием необходимо откалибровать для компенсации старения батареи.
• Мультиметр сочетает в себе вольтметр, амперметр и омметр в одном корпусе.
• Авометр — это мультиметр, который измеряет вольты, омы и миллиамперы.
• Переключатель пределов измерений мультиметра переключает также и функции прибора.
Глава 6. САМОПРОВЕРКА
1. Какой тип прибора, аналоговый или цифровой, вы бы использовали для точных измерений?
2. Какой тип прибора, аналоговый или цифровой, вы бы использовали для регистрации быстрых изменений тока или напряжения?
3. Нарисуйте шкалу измерительного прибора и покажите, где должна быть стрелка для следующих показаний.
а. 23 В;
б. 220 мА;
в. 2700 Ом.
4. В чем преимущества использования мультиметра?
Глава 7. Мощность
ЦЕЛИ
После изучения этой главы студент должен быть в состоянии:
• Дать определение мощности, связанной с электрической цепью.
• Записать связь мощности с током и напряжением.
• Вычислить мощность, потребляемую электрической цепью.
• Дать определение полной мощности, потребляемой последовательной, параллельной или последовательно-параллельной цепью.
Кроме силы тока, напряжения и сопротивления, существует четвертая величина, играющая важную роль при анализе электрических цепей. Эта величина называется мощностью.
Мощность — это скорость, с которой совершается работа. Мощность расходуется только пои подключении цепи к источнику. Мощность прямо пропорциональна и току, и напряжению.
В этой главе анализируются процессы в электрических цепях с учетом мощности.
Скорость, с которой энергия передается в цепь, или энергия (тепло) выделяется на сопротивлении в цепи, называется мощностью. Мощность измеряется в ваттах.
Ватт — это произведение напряжения в 1 вольт и тока в 1 ампер. Соотношение между мощностью, напряжением и током может быть записано следующим образом:
Р = I•E,
где Р = мощность в ваттах, I = ток в амперах, Е = напряжение в вольтах.
ПРИМЕР: Вычислите мощность потребляемую в цепи, изображенной на рис. 7–1.
Рис. 7–1
Дано:
I = 2 А, Е = 12 В.
P =?
Решение:
Р = I•E
Р = (2)•(12)
