1 — основание; 2 — скоба; 3 — защелка; 4 — пружина защелки 5 — ось защелки; 6 — рамка; 7 — винт механизма горизонтального наведения; 8 — каретка; 9 — гайка каретки; 10 — винт каретки; 11 — маховичок; 12 — штифт; 13 — ползун; 14 — втулка; 15 — проушины; 16 — вороток; 17 — болт зажима; 18 — шайба; 19 — проушина с зубчатой головкой; 20 — рукоятка; 21 — пружина; 22 — болт; 23 — шайба; 24 — гайка; 25 — шплинт

Сверху на основании станка нанесена угломерная шкала с ценой деления 0-10; шкала имеет оцифровку: 0; 1-00; 2-00.

К основанию станка сзади приварена втулка, в которую помещаются шкворень постели и две проушины для крепления блока задних ног.

В передней части станка расположен стопор по-походному. Он служит для закрепления постели относительно основания станка при транспортировании гранатомета. Стопор состоит из болта и воротка с зажимом.

Передняя нога крепится к скобе основания и состоит из наружной и внутренней (выдвижной) труб. Наружная труба имеет эллипсовидную форму с тремя поперечными отверстиями под защелку и отверстием под стопор, а также проушину для крепления с основанием станка.

Внутренняя труба имеет Лапу, вкладыш, в отверстие которого помещены защелка, стопор и пружина. Защелка служит для фиксирования внутренней трубы в наружной при изменении углов возвышения гранатомета. Стопор служит для ограничения выдвижения внутренней трубы.

При положении защелки в среднем отверстии наружной трубы угол возвышения гранатомета увеличивается на 9°, в нижнем — на 18°.

Нога закрепляется в требуемом положении с помощью рукоятки зажима ноги.

Блок задних ног (рис. 26) состоит из правой левой ног, обоймы, двух скоб шарнира, двух рукояток зажима ног и рукоятки зажима блока.

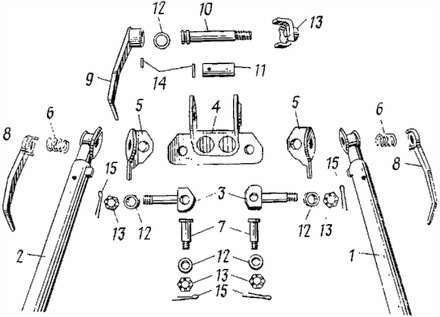

Рис. 26. Детали блока задних ног:

1 — правая нога; 2 — левая нога; 3 — болты задних ног; 4 — обойма; 5 — скобы шарнира; 6 — пружины шарнира; 7 — болты шарнира; 8 — рукоятки зажима ног; 9 — рукоятка зажима блока задних ног; 10 — ось; 11 — распорная втулка; 12 — шайбы; 13 — гайки; 14 — штифты; 15 — шплинты

На задних ногах имеется по одному упору. Каждая нога крепится к скобе шарнира болтом, на который надета пружина, поджимающая зубчатую головку проушины ноги к зубчатой шайбе скобы. Закрепление ноги в требуемом положении производят с помощью рукоятки зажима.

Скобы шарнира болтами соединены с обоймой, а обойма двумя ушками присоединяется к основанию станка; на правом ушке обоймы имеется зубчатая шайба для закрепления блока задних ног в требуемом положении с помощью рукоятки.

25. Колесный ход (рис. 27) служит для перевозки гранатомета СПГ-9ДМ вручную. Он состоит из оси, двух колес и основания оси.

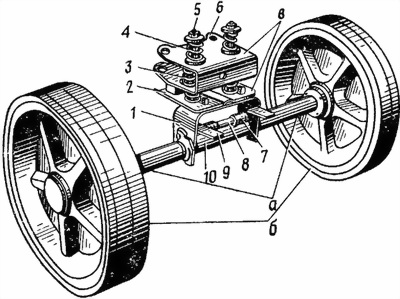

Рис. 27. Колесный ход:

а — ось; б — колесо; в — основание оси; 1 — нижняя скоба; 2 — пластина (рычаг); 3 — пружина рессоры; 4 — пружина демпфера; 5 — стержень; 6 — верхняя скоба; 7 — пружина защелки; 8 — валик; 9 — флажок; 10 — труба

Ось колесного хода представляет собой трубу, в которую с обоих концов вставлены и приварены полуоси. На трубу надеты и приварены две шайбы, имеющие захваты и выемку. Захваты служат для соединения оси колесного хода с основанием, выемка служит для помещения подпружиненного валика защелки.

Крепление оси колесного хода к основанию осуществляется захватами и защелкой, состоящей из валика, пружины и двух флажков.

Колесо представляет собой штампованную сварную конструкцию и имеет резиновую шину.

Основание оси состоит из верхней скобы, двух верхних (демпферных) и двух нижних (рессорных) пружин, нижней скобы, двух стержней и рычага.

26. Выстрел ПГ-9В состоит из кумулятивной гранаты ПГ-9 и порохового заряда ПГ-9П.

Кумулятивная граната (рис. 28) состоит из головной части, взрывателя и реактивного двигателя со стабилизатором.

Головная часть гранаты состоит из корпуса с запрессованной в нем втулкой, обтекателя, токопроводящего конуса, изолятора, воронки с проводником, разрывного заряда и экрана со втулкой.
