Непроницаемый флоры проходили между стрингерами II и VI и между VI и VIII, стрингеры II, VI и VIII были водонепроницаемые, стрингеры II и VI проходили вдоль всего внутреннею дна и образовывали нижние листы бортовых продольных переборок конструктивной подводной защиты (КПЗ). Стрингер VIII замыкал снаружи двойное дно, одновременно образуя нижний лист продольной переборки бортового кофердама. Стрингеры I, III, IV и V водопроницаемые и пересекались флорами (интеркостельные стрингеры). Расстояние между флорами составляло 1200 мм, высота двойного дна — также 1200 мм.

Толщина листов проницаемых флоров составляла 9 мм. В них имелись облегчающие вырезы размером 500 х 800 мм. У нижнего края флоров имелись отверстия для протока воды, а у верхнего — воздушные отверстия. Флоры соединялись (склепывались) с настилом внутреннего дна обратным шпангоутным угольником, с наружной обшивкой — прямым шпангоутным угольником размером 75x75x9 мм. Обратные угольники по флорам делались прямыми, а наружные высаживались согласно прилегающим и накрывающим поясьям обшивки. Шпангоуты соединялись с непрерывными продольными стрингерами двойными угольниками 75x75x9.

Другой тип проницаемых флоров в двойном дне предназначался для участков, подвергавшихся малым напряжениям. Отверстия для снижения массы значительно больше, и поэтому к листу по нижнему и верхнему краю отверстий крепились двойные угольники жесткости 70x70x8.

Водо- и нефтенепроницаемые флоры. Листы флоров не имели отверстий. Прямые и обратные шпангоутные угольники были двойные. По одной стороне они шли неразрезными, причем в зависимости от прилегания их к наружной обшивке между ней и угольниками закладывались прокладки.

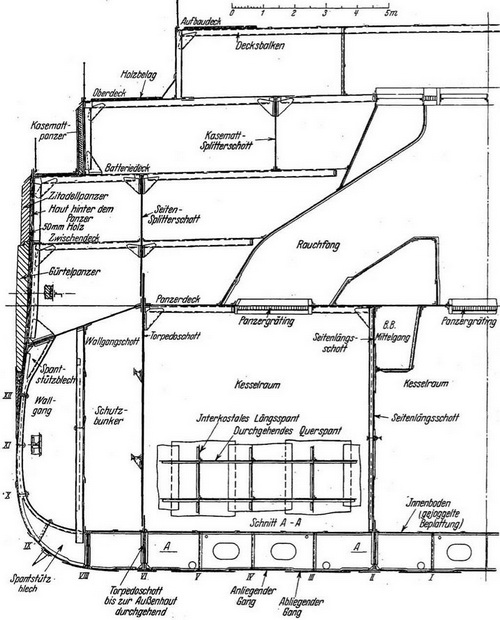

Линейный корабль "Баерн". (Мидель-шпангоут)

Линейный корабль "Баерн". (Поперечные сечения)

Располагавшийся с другой стороны обратный шпангоутный угольник состоял из коротких частей соответствующей ширины. Угольники с обеих сторон имели водонепроницаемую клепку. Вследствие этого для водонепроницаемости чеканился только неразрезной угольник. Этот угольник сгибался по контуру водонепроницаемого флора (например II и VI) таким образом, что образовывал замкнутую обделочную рамку, которая для обеспечения её водонепроницаемости чеканилась. Листы шпангоутов подкреплялись горизонтальным бульбовым профилем 130 x 65 x 8,5.

Днищевые стрингеры двойного дна (неразрезные водонепроницаемые) II, VI состоят из продольных листов, склепанных с наружной обшивкой и внутренним дном посредством двойных наружных и внутренних стрингерных угольников.

Интеркостельные стрингеры I, III, IV, V и VII (последнего на чертеже мидель-шпангоута не видно, так как он проходит в районе только от 16 до 59 и от 98 до 131 шпангоутов), равно как и так называемый "средний киль" выполнялись такой же конструкции, как и поперечные шпангоуты. Отверстий для снижения массы в стрингерах не проделывалось. Листы стрингеров толщиной от 8 до 9 мм, внутренние и наружные интеркостельные угольники стрингеров имели размер 70 x 70 x 8. Соединение интеркостельных листов стрингеров с неразрезными листами флоров осуществлялось посредством обыкновенных угольников размером 70 x 70 x 8, иногда на одной из кромок листа угольники заменялись отогнутым фланцем.

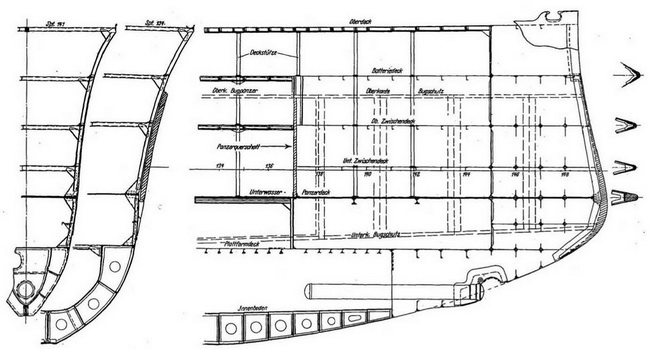

Линейный корабль "Баерн". (Конструкция форштевня и носовых шпангоутов)

Шпангоуты в средней части корабля между двойным дном и броневой палубой имели шпацию 600 мм. В средней части корабля шпангоуты выполнялись из коробчатого профиля 220 x 80 x 9 x 12,5, подкрепленного с внутренней стороны обратными угольниками из 80 x 80 x 10. Соединение броневой палубы с VIII днищевым стрингером осуществлялось бракетными кницами. Обделочные шпангоутные угольники расходились по кромкам кницы, образуя таким образом обделочную рамку. Обратный шпангоутный угольник с другой стороны также окаймлял кницу. Соединение книц с броневой палубой и VIII днищевым стрингером производилось на двойных угольниках 80 x 80 x 10.

Поперечные шпангоуты средней части корабля в верхней его части находившиеся позади брони, должны были обладать особой прочностью, так как они совместно с наружной обшивкой, палубами и поперечными переборками воспринимали значительные нагрузки, при ударах снарядов в броневой пояс. Поэтому от броневой палубы вплоть до батарейной профили шпангоутов устанавливались в виде коробок размерами 240 x 80 x 9,5 x 13.

Шпангоуты в междупалубном пространстве были непрерывными и имели шпацию 600 мм. Шпангоутные стойки между жилой и броневой палубами со стороны наружной обшивки подкреплялись обратным угольником 90 x 90 x 12. У броневой палубы шпангоутные стойки подкреплялись усиленными кницами толщиной 10 мм и угольником по палубе 80 x 80 x 10. Аналогично были выполнены соединения шпангоутных стоек с бимсами батарейной и жилой палуб. В пределах казематов между батарейной и верхней палубой устанавливались шпангоуты коробчатого профиля размерами 200 x 75 x 8,5 x 12,5. С соответственными бимсами и батарейной палубой они соединялись аналогичными креплениями в виде книц.

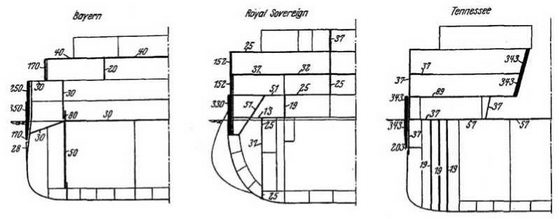

Мидель-шпангоуты с указанием бронирования линейных кораблей "Баерн", "Роял Соверен" и "Теннесси"

Бортовые стрингеры в средней части корабля между двойным дном и броневой палубой IX, X, XI и XII (точно так же и днищевые стрингеры I-VIII впереди и позади двойного дна) состояли из интеркостельных листов, вставленных между флорами и наружными шпангоутными угольниками. Полотнище стрингера устанавливалось перпендикулярно к наружной обшивке и по высоте превосходило шпангоуты на величину, достаточную для размещения внутренних обделочных угольников по свободной кромке стрингера. Эти непрерывные внутренние угольники соединялись заклепками с листом стрингера и с угольниками шпангоутов.
