Как и на всяком корабле с угольным отоплением главных котлов, толстые продольные переборки, проходившие через котельные отделения, снабжались водонепроницаемыми горловинами для подачи угля. Все поперечные переборки угольных ям, кроме одной, также имели горловины. Из числа 17 поперечных переборок в водонепроницаемых бортовых отсеках 10 было снабжено горловинами для доступа в отсеки. Далее имелась горловина между обоими носовыми погребами для 381 мм снарядов и такая же горловина между кормовыми. Каждое из 3 носовых машинных отделений сообщалось дверью в поперечной переборке с прилегающим к нему кормовым машинным отделением. Такие же двери имелись и в продольных переборках между кочегарками. Кроме того, для связи между отсеками широко применялись переговорные трубы. Они проходили сквозь палубы и переборки без большой заботы об их водонепроницаемости, и хотя часть их, расположенная ниже грузовой ватерлинии, снабжалась клапанами, тем не менее, как показал опыт, эти трубы в значительной мере снижали водонепроницаемость переборок и палуб. Перепускные клапаны, всасывающие вентиляционные трубы и воздушные трубки, имели тот же эффект.

Отсеки двойного дна под машинными отделениями использовались в качестве нефтяных цистерн, а в корму за ними — в качестве цистерн резервной котельной (215 т) и мытьевой воды (30 т).

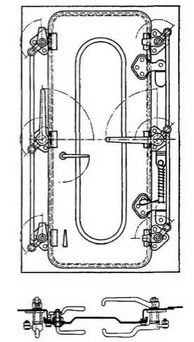

Линейный корабль "Баерн" (Водонепроницаемая дверь)

Трюм

Пространство, не занятое машинными отделениями и отделением носовых торпедных аппаратов, использовалось в качестве кладовых. Цистерны пресной воды (35 т) и несколько водонепроницаемых отсеков для удифферентования корабля находились непосредственно впереди барбета первой 380мм башни ("А"), причем некоторые из них доходили до нижней палубы. Аналогичные цистерны в носовой части располагались между платформой и нижней палубой.

Нижняя платформа

В корму от первой 380-мм башни ("А") на этой палубе размещались кладовые, погреба боезапаса 380-мм орудий, помещения распределительных щитов (между первой "А" и второй " В " башнями), помещения дизельгенераторов, центральный командный пост, турбогенераторы, помещения вспомогательных механизмов, погреба боезапаса, кормовые отделения торпедных аппаратов, помещения рулевых машин и приводов.

Нижняя (броневая) палуба. На нижней палубе от штевня до 380-мм башни "А" и на средней палубе, позади нее находились: помещение шпилевых приводов, жилые помещения команды, боевые перевязочные пункты, угольные ямы. В корму от четвёртой 380-мм башни ("D") располагались кают-компания палубных офицеров, жилые каюты и кладовые. В носовой части палубы имелось несколько отделений, образованных выгородками и использовавшихся в качестве кладовых и т.п.

Средняя палуба

В носовой оконечности размещались жилые помещения унтер-офицеров. Узкое пространство на этой палубе между продольной переборкой и бортом корабля использовалось для размещения: кубриков команды, подкреплений под 150-мм орудия, спускных угольных рукавов и двух гальюнов. Другие гальюны находились по левому борту, в корму от столовых.

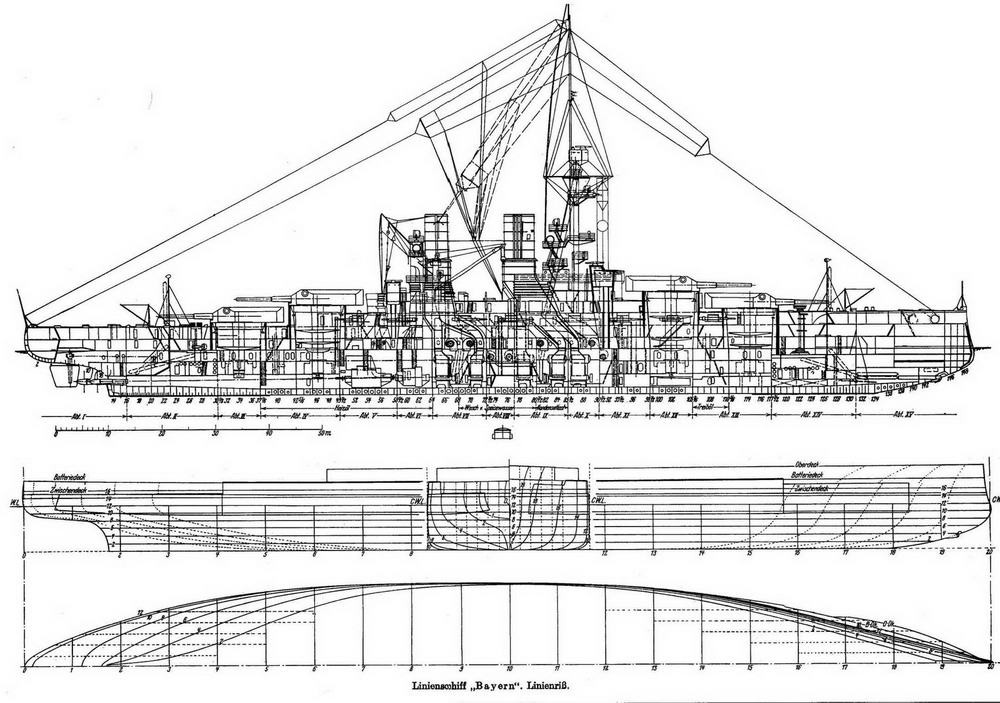

Линейный корабль "Баерн" (Продольный разрез и теоретический чертеж)

В средней части корабля имелось несколько кубриков, умывальные помещения, мастерские, радиорубки, сушилки и угольные бункера. Вся эта часть палубы по диаметральной плоскости корабля прорезалась многочисленными дымоходами и вентиляционными шахтами машинных отделений. В корму от четвёртой 380-мм башни ("D ") находились служебные помещения, каюты офицеров, кают-компания, ванные и гальюны.

Верхняя палуба

По правому борту в носовой оконечности находилась кают-компания унтер-офицеров, а за нею лазарет, непосредственно за которым располагались гальюны команды и унтер-офицеров. Каждое 150-мм орудие ограждалось поперечными и продольными переборками. Образовавшиеся при этом помещения использовались для кубриков команды. Камбузы для команды и младших офицеров располагались в средней части корабля перед третьей 380-мм башней ("С").

Палуба полубака

Здесь размещались каюта и салон флагмана, служебные помещения, каюты офицеров штаба и старших офицеров корабля, а также камбузы флагмана и офицеров.

В нижней части закрытого пространства вокруг носовой боевой рубки и фок-мачты распологались посты вахтенных и кладовые.

Площадка боевой рубки

Эта площадка предназначалась для использования в качестве ходового мостика. По бортам она имела два легких и узких крыла, которые могли разворачиваться либо внутрь вплотную к площадке, либо наружу, перпендикулярно к продольной оси площадки. Последнее положение давало превосходный обзор корабля. В надстройке позади боевой рубки находились походные каюты и штурманская рубка.

Флагманский мостик располагался над площадкой боевой рубки; на том же уровне находились флагманский командный пост, сигнальная и ходовая рубки.

Ходовой мостик располагался выше флагманского, причем размеры его были невелики. На том же уровне размещались прокладочный пост и рубка вахтенного офицера.

Конструктивная защита

Надводная

Система бронирования линейных кораблей типа "Баерн" являлась типичной для германского (и ряда других европейских флотов, в т.ч. — русского) флота и имела назначением защиту корабля главным образом от интенсивного артиллерийского обстрела со сравнительно небольших дистанций (45...70 каб.) в основном фугасными снарядами.

Впрочем, даже на этих дистанциях, жизненно важные части корабля гарантировались от проникновения в них 305-343-мм бронебойных снарядов. В связи со своим предназначением система предусматривала использование броневых поясов нескольких ярусов с последовательно уменьшавшейся снизу вверх толщиной (пояса непотопляемости и остойчивости), бронирование ватерлинии в районе оконечностей сравнительно тонкой бронёй (для создания т.н. пояса ходкости), наличие двух броневых палуб сравнительно небольшой толщины, нижняя из которых располагалась ниже конструктивной ватерлинии.
