Таблица 1.147

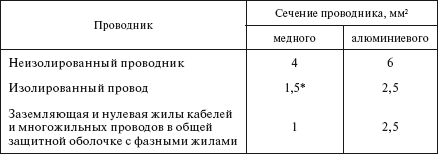

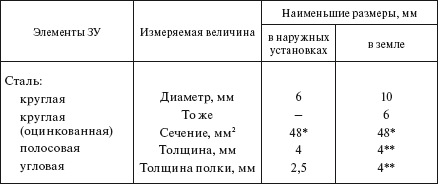

Наименьшие размеры заземляющих и нулевых защитных проводников

* При прокладке проводов в трубах сечение нулевых защитных проводников допускается применять равным 1 мм2, если фазные проводники имеют то же сечение.

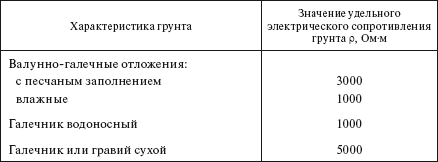

Таблица 1.148 Средние значения электрического сопротивления грунта

Таблица 1.149

Наибольшее сопротивление заземляющих устройств различных элементов электроустановок

Ориентировочно подсчитать сопротивление R, Ом, простого заземлителя или одиночного электрода, погруженного полностью в землю и целиком находящегося в однородном грунте, можно по следующим упрощенным формулам:

для вертикального электрода R = /l,

для горизонтального электрода R = 2 /l,

где – удельное электрическое сопротивление грунта, Ом-м;

l – длина электрода заземления, м.

Проводимость сложного заземлителя, все элементы которого находятся в общей среде (земле), меньше суммы проводимости всех элементов, поэтому электроды следует располагать на достаточных расстояниях (например, 5 м) один от другого и в расчет вводить коэффициент, зависящий от конструкции и размеров заземлителей, их расположения, структуры грунта и удельного сопротивления его слоев.

Для ориентировочного расчета сложного заземлителя при однородном грунте можно принять следующие значения:

При проектировании заземляющих устройств учитываются конструкции электродов, неоднородность грунта, глубина промерзания грунта и другие факторы, влияющие на результат. Однако и тогда расчет не бывает вполне точным, поэтому после монтажа сопротивление заземлителя проверяют измерением. Наиболее экономичны глубинные вертикальные электроды из круглой стали, имеющие лучшую проводимость и достигающие хорошо проводящих слоев грунта. При одинаковой глубине коррозии потеря металла у элементов круглого сечения меньше, поскольку при одинаковой массе поверхность, по которой протекает процесс коррозии, у стержней меньше.

Комплектные трансформаторные подстанции блочные (КТПБ) (рис. 2.1) предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока промышленной частоты 50 и 60 Гц.

Модернизированные подстанции имеют в обозначении букву М – КТПБ(М).

По классу напряжения ОАО «Самарский завод «Электрощит»» выпускает КТПБ (М) 35, 110, 220 кВ; КТПУ 35/0,4 кВ и КТП 10/0,4 кВ.

Рис. 2.1. Комплектные трансформаторные подстанции блочные (КТПБ): 1 – блок ввода ВЛ; 2 – блок выключателя линии; 3 – блок выключателя силового трансформатора; 4 – силовой трансформатор; 5 – КРУ 10(6) кВ; 6 – блок конденсаторов

Подстанции КТПБ(М) 35, 110, 220 кВ предназначаются для электроснабжения нефте– и газоместорождений, промышленных и коммунальных электропотребителей сельскохозяйственных районов и строительства крупных промышленных объектов.

Подстанции КТПУ 35/0,4 и КТП 10/0,4 кВ применяются для энергоснабжения небольших объектов.

Трансформаторные подстанции КТПБ(М) исполнения У1 рассчитаны для работы при температуре от -45 до +40 °C, а КТПБ(М) исполнения ХЛ1 – для работы при температуре от -60 до +40 °C.

Конструкция подстанций соответствует I–IV районам по ветру и гололеду, высота установки над уровнем моря – не более 1000 м. КТПБМ поставляются с нормальной и усиленной изоляцией.

Буквы и цифры, применяемые в условном обозначении комплектных трансформаторных подстанций, имеют следующие значения:

А – категория внешней изоляции оборудования нормальная; Б – категория внешней изоляции оборудования усиленная;

1 – общеподстанционный пункт управления (ОПУ) заводской поставки;

2 – без ОПУ заводской поставки.

Пример условного обозначения: КТПБ(М)-220-5Н-Т/110-12-Т10-2х63 000-59-А-2-85-У1 ТУ34-13-10922-85, где:

КТПБ(М) – комплектная трансформаторная подстанция блочная модернизированная;

220 – номинальное напряжение на стороне высшего напряжения, кВ;

5Н – номер схемы;
