К-123 – комплектное устройство имеет то же назначение, что и К-112; но обладает следующими преимуществами:
разъединители на вводе и выводе установлены внутри шкафа;
в схему главных цепей включены группа измерительных трансформаторов тока, напряжения и защиты от замыкания на землю;
устройство собрано в одном корпусе со шкафом аппаратуры вспомогательных цепей;
шкаф разделен металлическими перегородками, отделяющими отсек выключателя от отсека разъединителей и между разъединителями;
каждый отсек имеет разгрузочный клапан, осуществляющий защиту от электродуговых коротких замыканий.
Устройство К-123 изготавливается с 2006 г., его технические данные аналогичны КУ К-112.
К-128 изготавливается по схемам главных и вспомогательных цепей от К-104М (К-104МС1) и на те же технические параметры.
Основные отличия К-128 от К-104М:
перемещение переключателя из контрольного положения в рабочее и обратно осуществляется при закрытых дверях;
кнопка аварийного отключения выключателя установлена на фасадной двери шкафа.
Основные отличия К-129 от КРУ К-128:
шкафы одностороннего обслуживания;
сборные шины расположены сверху;
расположение выкатного выключателя среднее.
Шкафы К-129 изготавливаются на номинальные токи от 630 до 3150 А, другие параметры аналогичны К-104М и К-105.
Шкафы КРУ К-125 рассчитаны на два присоединения в одном шкафу габаритном шкафа КРУ К-104М. В шкафах применяются вакуумные или элегазовые выключатели.
Шкафы К-125 имеют следующие технические параметры:
Номинальное напряжение, Кв – 6, 10.
Номинальный ток, А – 630, 800, 1000.
Номинальный ток сборных шин, А – 1000.
Номинальный ток термической стойкости (3 с – главных цепей, 1 с – заземляющих ножей), кА – 20.

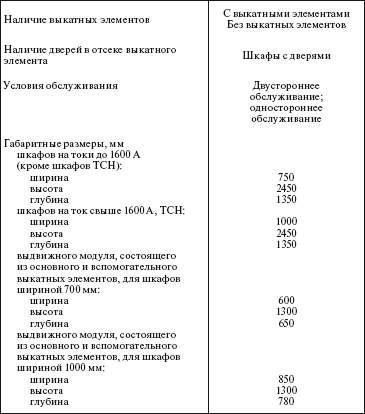

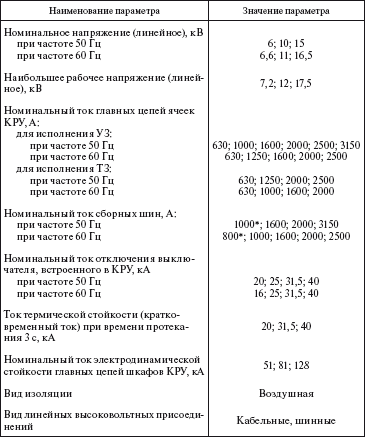

Технические данные КРУ, КСО и КУ представлены в табл. 2.7.
Таблица 2.7
КРУ, КСО и КУ ОАО «Мосэлектрощит»
Примечания. Масса шкафа зависит от типа выключателя и насыщенности аппаратурой схемы вспомогательных цепей. В скобках даны размеры и масса шкафа с аппаратурой вспомогательных цепей.
* Глубина шкафа К-104М (К-104МС1) зависит от вида кабельных присоединений.
** Ширина шкафа при применении элегазового выключателя HD4/GT.
*** Глубина корпуса шкафа – 1250 мм.
**** У шкафов кабельного и шинного ввода.
В 2006–2007 гг. ОАО «Мосэлектрощит» начало серийное производство новых комплектных устройств серии К-123 и комплектных распределительных устройств серий К-128, К-129 и К-125.

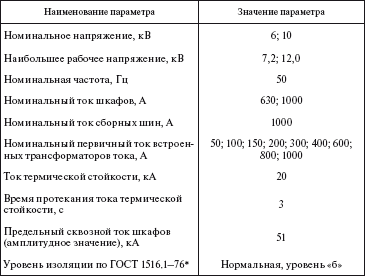

Комплектные распределительные устройства КРУ10(6) кВ (табл. 2.8), изготавливаемые ОАО «Мытищинский электромеханический завод», выполняются в двух вариантах:
ячейки наружного исполнения типа КРН-ГУ-Ю;
ячейки типа КРУ-У-10 c выкатным элементом и полностью собранным коридором управления.
Та блица 2.8
Комплектные распределительные устройства ОАО «Мытищинский электромеханический завод»
Раздел 3
Строительно-монтажные работы
Строительно-монтажные работы при сооружении линий электропередачи выполняются по проектам, которые выпускаются специализированными проектными организациями. Основные элементы воздушной линии электропередачи представлены на рис. 3.1.
Рис. 3.1. Основные элементы линии электропередачи
3.1. ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ
Прежде чем приступить к выполнению строительно-монтажных работ, на ВЛ необходимо осуществить комплекс подготовительных мероприятий.
К подготовительным работам относятся:
приемка от заказчика проектной документации и производственного пикетажа на месте прохождения ВЛ;
расчистка трассы от леса, кустарников и т. п.; сооружение временных дорог, переправ через реки;
снос строений, находящихся на линии трассы и в непосредственной близости от нее;
сооружение временного жилья, если это предусмотрено проектом, баз хранения материалов, оборудования, баз механизации и автобаз;
создание полигонов для укрупнительной сборки опор;
при необходимости – переустройство пересекаемых ВЛ, радио-и телефонных линий.
В подготовительные работы также входит изучение проекта и составление проекта производства работ (ППР). При изучении рабочего проекта необходимо обращать внимание на выбор трассы ВЛ, технические решения по сооружению переходов через водные преграды, электрифицированные железные дороги, гидротехнические сооружения и т. д. В процессе приемки производственного пикетажа на месте проверяются все осевые знаки по трассе, их соответствие журналу расстановки опор и правильность выполнения на них надписей. Результаты приемки производственного пикетажа оформляются приемосдаточным актом.
