Шасси и рамы автодома.

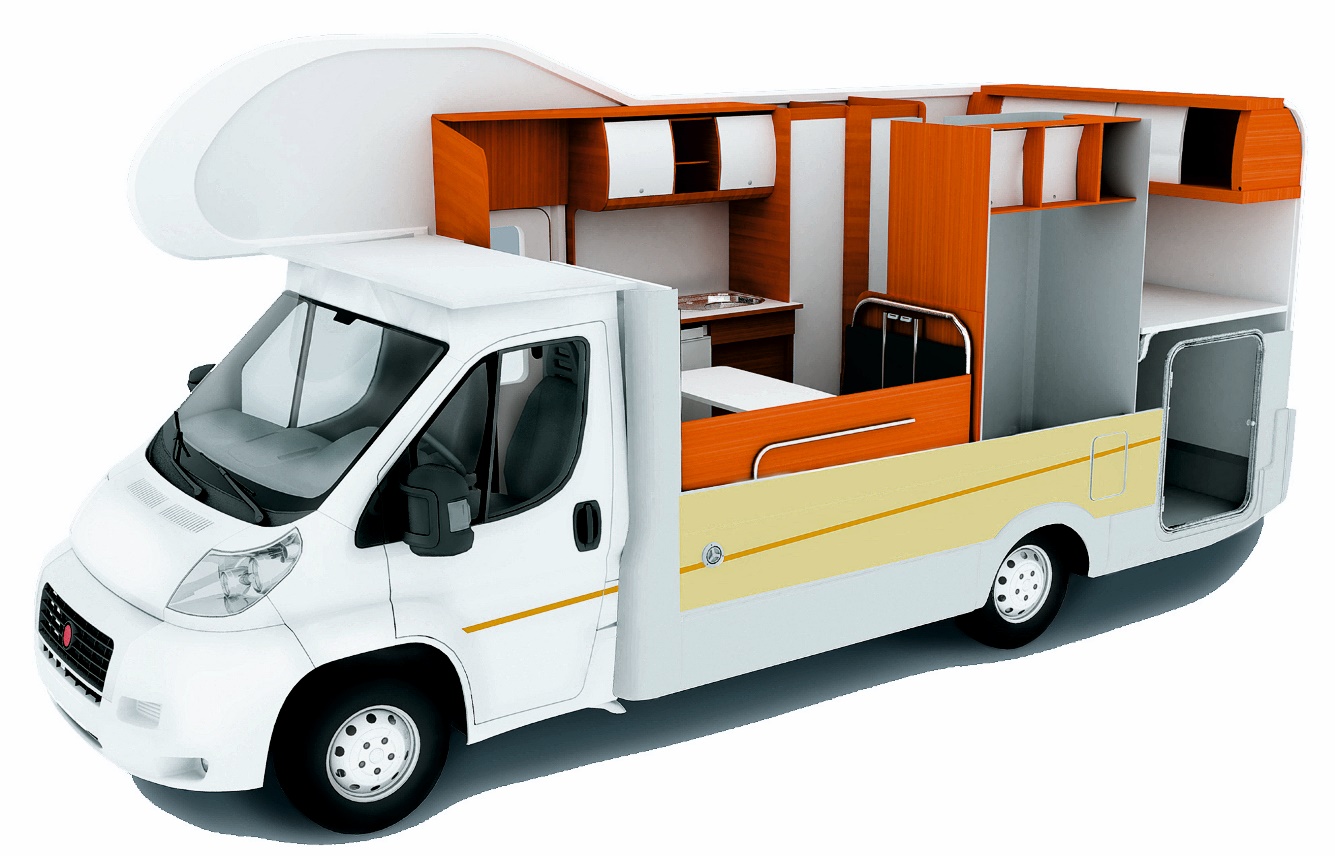

Рисунок 3.6. Традиционный автодом «класса В»

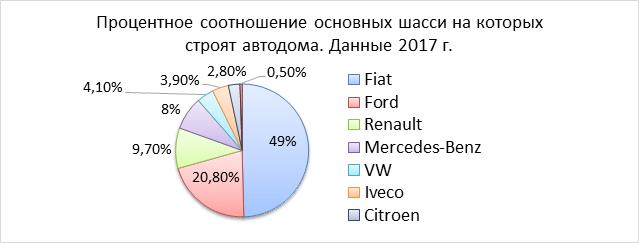

Прежде, чем приступить к производству автодома, изготовитель выбирает: на каком базовом шасси будет строиться будущий дом на колесах, которое обусловлено популярностью и спросом. Ниже приводится график шасси автомобилей Европейских производителей, на базе которых строятся автодома. Эта диаграмма наглядно показывает процентное соотношение шасси на рынке домов на колесах. Данные немного устарели, но «расклад» не сильно изменился.

Итак, на завод – изготовитель поступают различные машинокомплекты для производства: как, просто шасси с кабиной без кузова и задней стенки, так и отдельно кабины с переднеприводной трансмиссией и задней колесной балкой для постройки полу интегрированного автодома «класса В». Или вообще только двигатель с КПП и передней осью на колесах, без кабины, для строительства полностью интегрированного дома на колесах «класса А».

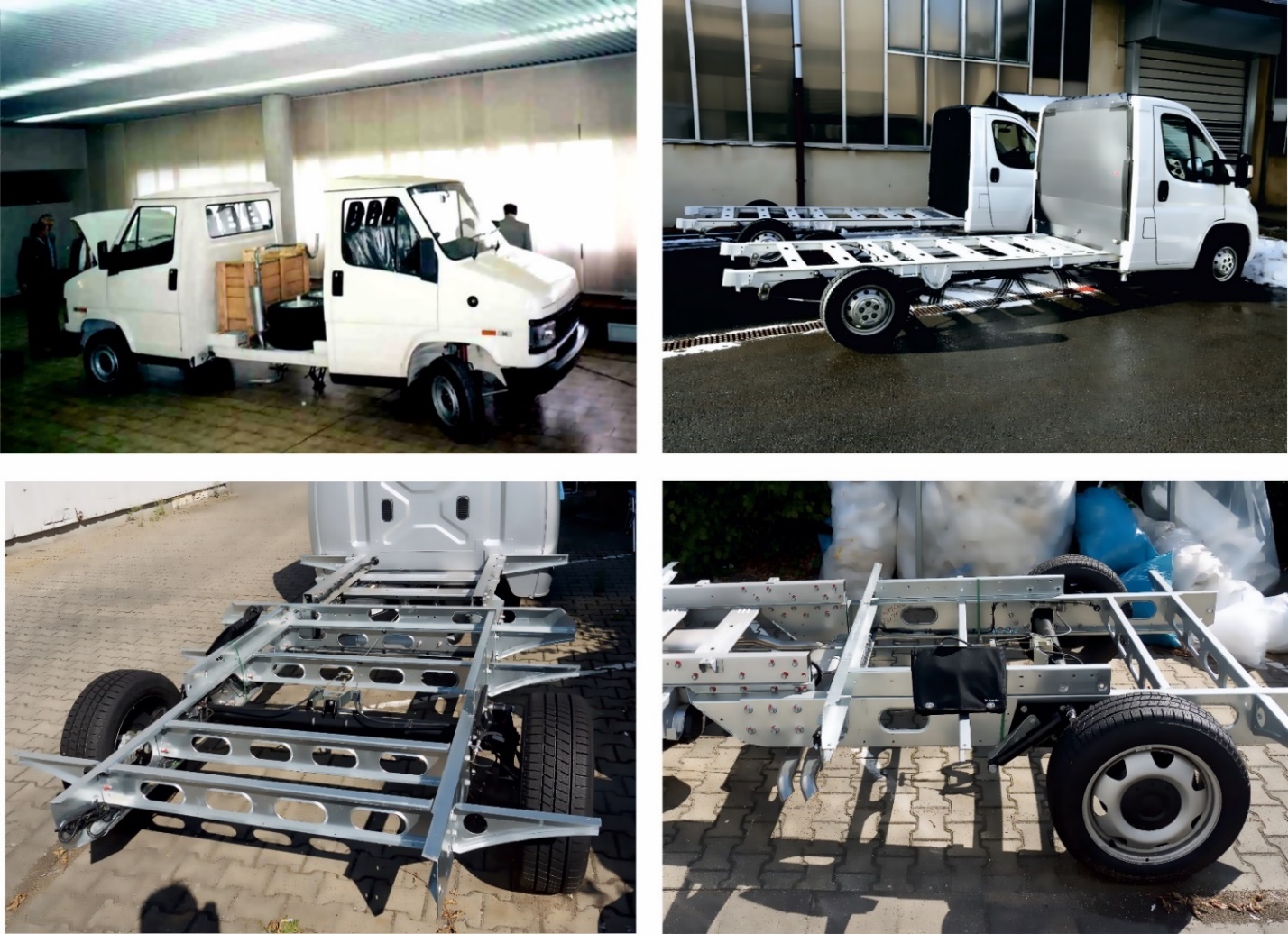

Рисунок 3.7. Шасси, которые поступают на производство автодомов. Сверху слева – только кабины. Сверху справа – рессорное шасси, без задней стенки для постройки автодома п/м более 3500 кг. Внизу – слева облегченное и расширенное шасси для автомобиля п/м менее 3500 кг. Внизу справа – пример скрепления шасси болтами.

В зависимости от длины будущего фургона, каждому конкретному производителю автодома, поставляются шасси той марки, на базе которого будет произведен, в соответствии с его потребностями. Следует отметить, что такие рамы не свариваются, а поэлементно соединяются болтами через пластиковые уплотнители. Металлические секции изготавливаются с вырезами и ребрами жесткости, которые облегчают всю конструкцию, и в то же время добавляют прочность несущей раме. Также можно заметить много отверстий для болтов, которые не используются. Это сделано для того, чтобы была возможность использовать одни и те же лонжероны для создания более длинной или короткой рамы. Это дает большую гибкость в производстве и снижает общие затраты. Благодаря использованию высокопрочных болтов, деталей рам в достаточном количестве, можно изготовить очень прочное шасси автодома, которое при этом будет еще и легкое, на котором можно построить более объемный фургон.

Современные переднеприводные дома на колесах строятся на раме с задней торсионной балочной подвеске. По сути, она обеспечивает лучшую управляемость для более легких шасси, собранных из лонжеронов, при полной массе автодома не более 3500 кг. 14 Листовая рессорная подвеска, применяемая еще со времен телеги и лошади, может тоже применятся и сегодня при строительстве автодома, как правило, их монтируют на автомобили полной массой более 3500 кг.

Как известно: «Спрос рождает предложение». Поэтому производители домов на колесах не ограничиваются только переднеприводным шасси. Если есть спрос на «классический» заднеприводные автодома, то в этом случае тоже происходит доработка несущей рамы: на готовом шасси удлиняются задние свесы, устанавливаются дополнительные поперечные усилители и лонжероны.

После этого, не зависимо от того какая колесная формула будет у будущего автодома, на конвейере, на подготовленную раму монтируют пол будущего дома на колесах. Это могут быть как одинарные утепленные полы, так и двойные, из сэндвича – панелей. Все зависит от конкретной модели и класса автодома.

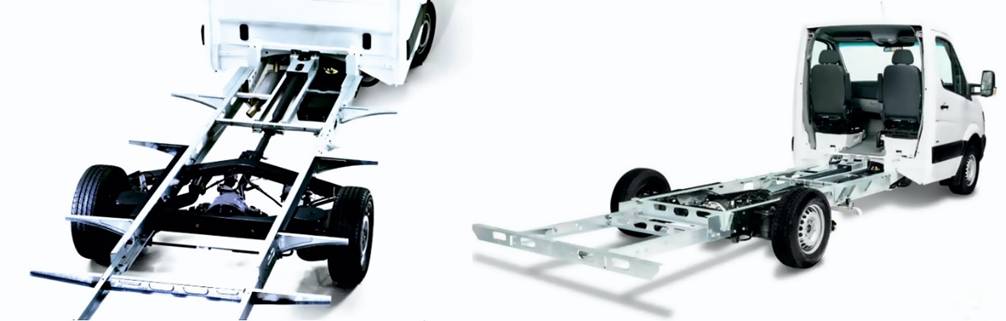

Рисунок 3.8. Заднеприводное шасси «Mercedes-Benz» подготовленное для производства автодома. Слева- на раме стороннего производителя. Справа – удлинение основной заводской рамы.

Начало производства полу интегрированного автодома.

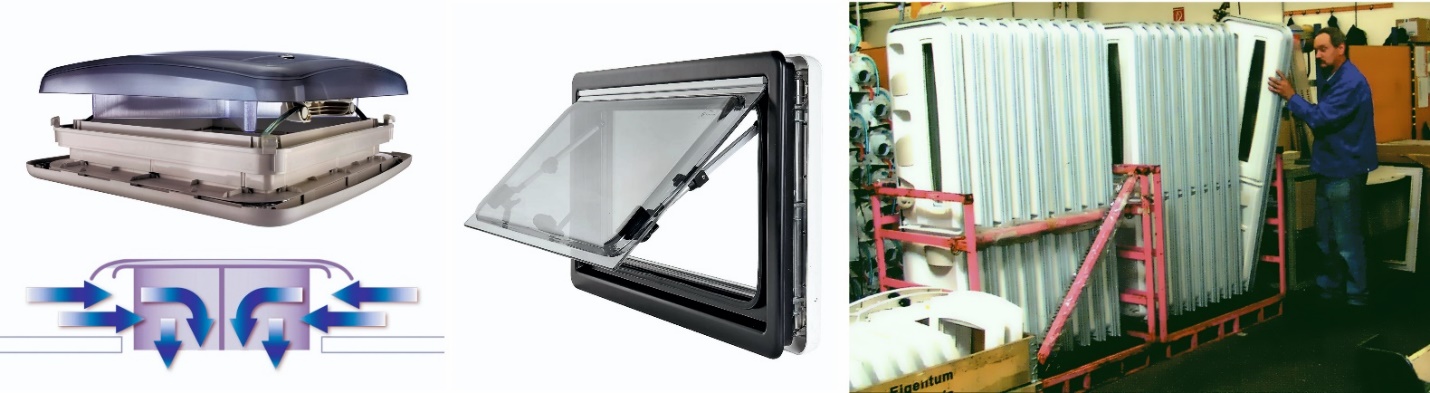

Как говорилось выше, процесс производства автодомов похож между собой на разных заводах. Итак, сэндвич – панели пола, стен, крыши и задника уже находятся на производстве. Будущий пол автодома, перед монтажом на раму, сначала переворачивается «вверх ногами». На него монтируют такие элементы, как колесные арки, и, если требует производственная карта, то монтируют газовые и сантехнические магистрали. Все это устанавливается на этом этапе, чтобы сократить время и работы под транспортным средством в дальнейшем. Параллельно с этим продолжаются манипуляции с рамой: если предусмотрено конструкцией, то монтируются бак для серой воды в меж рамное пространство. В задней части будущего автодома крепятся силовые элементы под багажное отделение. Пол багажного отделения (гаража) автодома делают либо из листовой нержавеющей стали или алюминия, если используется стандартное грузовое шасси. Либо из ламинированной фанеры, толщиной 18 -25 мм., если задняя часть – это облегченная лонжеронная рама. Как правило, грузоподъемность этого отсека 200 – 300 кг.

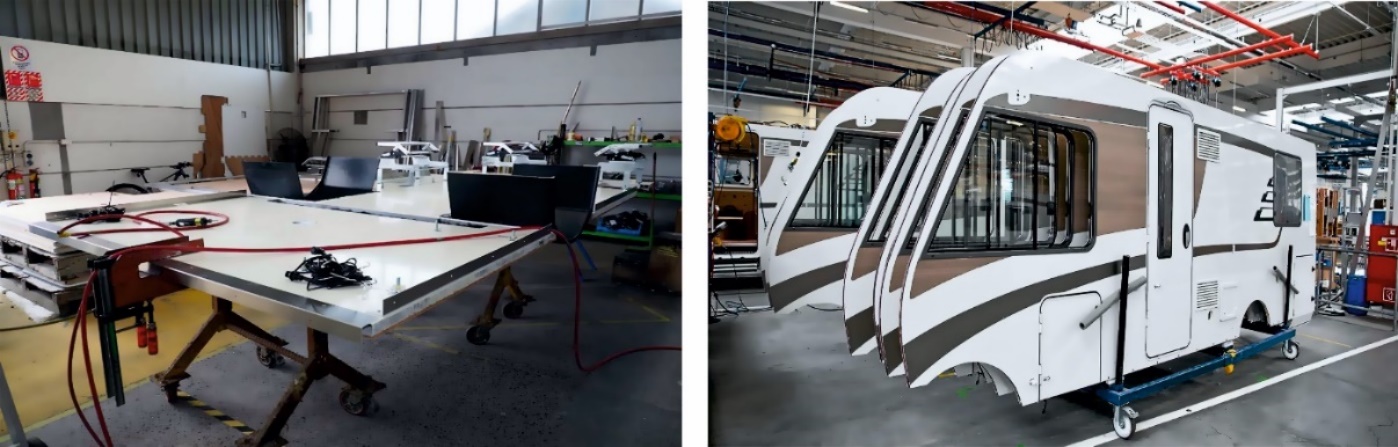

Рисунок 3.9. Слева: установка колесных арок на перевернутой панели пола автодома. Справа готовые боковые детали интегрированного автодома.

После завершения работ над нижней наружной части пола, готовая деталь переворачивается и крепится болтами к раме. После этого на него наклеивается напольное виниловое противоскользящее коммерческое покрытие, высшего класса износостойкости. Далее, на этом же этапе, будет использоваться техника сборки «наоборот»: то есть большая часть работ по внутренней отделке выполняется до того, как будут установлены наружные стены. Это гораздо более быстрый процесс, чем выполнять монтаж мебели и коммуникаций внутри готового фургона. На открытой платформе легче и удобнее исправить любые проблемы, которые могут возникнуть в процессе сборки. Кроме того, есть возможность провести необходимое тестирование внутреннего оборудования, и, если нужно, быстро исправить или заменить его.

Рисунок 3.10. Готовый пол из сэндвича – панели. Начало монтажа внутреннего оборудования (рама пассажирского дивана уже установлена).

Тем временем, в другом цеху завода, фрезерные станки с ЧПУ, производят раскрой деталей и необходимых элементов мебели. Производство мебели – это очень важный момент. Ведь в конечном итоге, именно вес мебели, имеет ключевое значение в полной массе автодома. Все комплектующие спроектированы так, чтобы легко сочетаться друг с другом при чистовой сборке. Мебель изготавливают из облегченной «авиационной» фанеры и оклеена декоративным пластиком. Соответственно и фурнитура (петли различные ручки, замки и пр.) используются именно для этого материала. По мере изготовления, ее компоненты собираются в отдельные модули, и перемещаются к месту сборки жилого фургона. 15
