ГЛАВА 3. КАК СТРОЯТСЯ АВТОДОМА. НЕБОЛЬШАЯ ЭКСКУРСИЯ НА ЗАВОД-ИЗГОТОВИТЕЛЬ

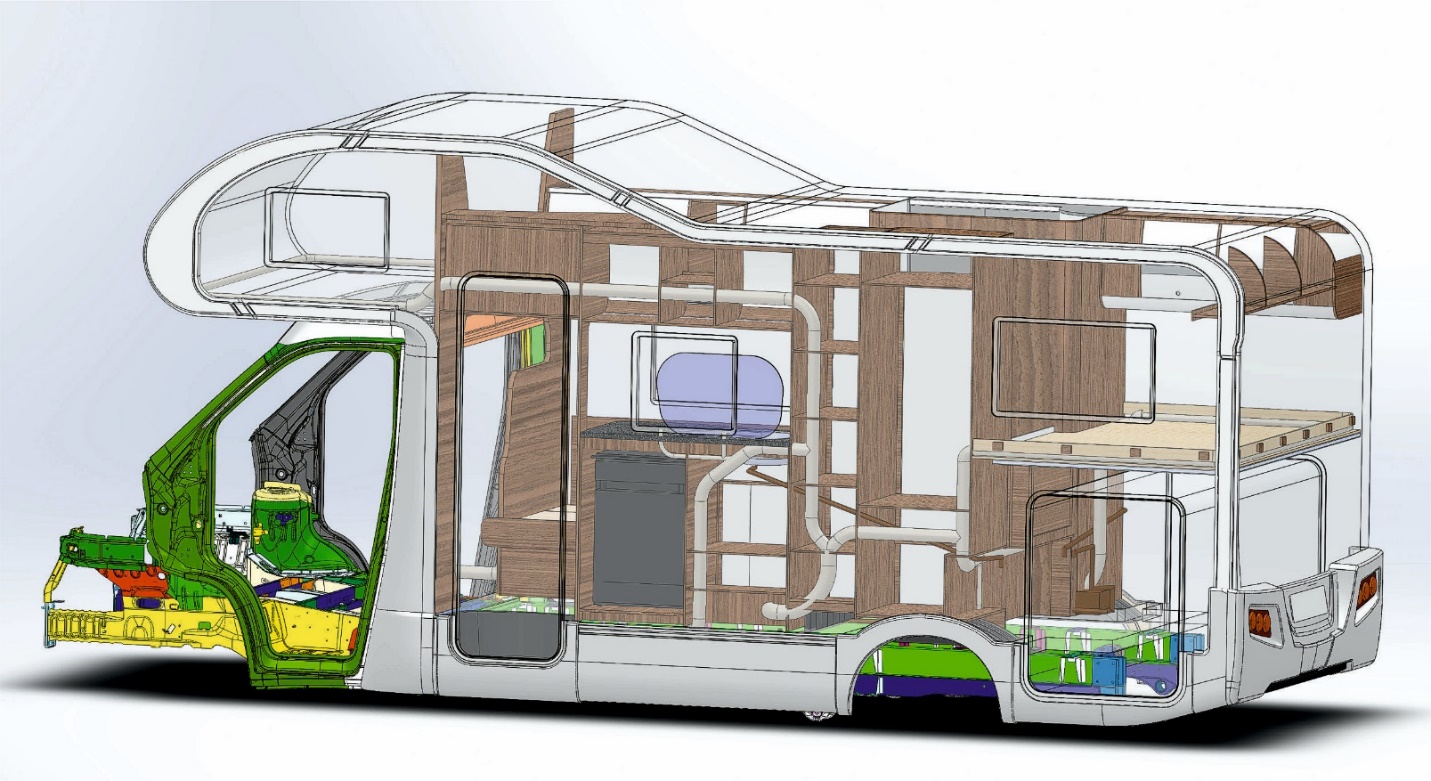

Рисунок 3.0. Рабочий план внутреннего пространства автодома.
Производство любого автодома начинается с выбора шасси. Как вы знаете, автомобили бывают заднее приводными (4х2), переднее приводными (2х4) и полно приводными (4х4). На всех этих колесных формулах могут строятся традиционные дома на колесах. Впрочем, специализированные автодома могут строиться и на других шасси.
Итак, первое, что «бросается в глаза» при посещении предприятия разных производителей – это то, что большинство производственных процессов, на самом деле, имеют довольно много общего. И это не зависит от бренда или конечной цены автодома. Конечно, есть и различия, которые явно начинают проявляться в более дорогих моделях: многие производители техники для караванинга считают, что их машины уникальны и сильно отличаются от своих конкурентов. И все же, при более пристальном внимании, мелочи, которые обычно видны не сразу, показывают, что все автодома в методах сборки, качестве изготовления, и по своему построению очень похожи между собой.
Так что же общего у производителей автодомов? Первое – это то, что большинство из них используют похожие друг на друга шасси и рамы. Второе – почти все применят в производстве одну и туже элементную базу и комплектующие, изготовленные сторонними поставщиками, на разных заводах, не зависящих друг от друга, но работающих по принятым стандартам. Например, на сборочный завод, где строят автодома, отдельно поступают уже готовые изделия: окна, двери, люки, газовая арматура, баки для воды, отопители, холодильники и прочее. Сторонний производитель так же может изготавливать навесное пластиковое оборудование, например, элементы декора и отделки. Кроме того, сами сэндвич-панели для сборки жилого фургона, тоже может производиться и поставляться на предприятие отдельно. И третье – это этапы производства и его порядок: многие технологии строительства автодомов очень похожи на разных заводах – изготовителях.
Самые первые автодома строились на базе стандартных шасси малогабаритных грузовиков. 7 При этом демонтировался грузовой кузов для перевозки грузов, и вместо него устанавливался жилой фургон из фанеры и дерева. При этом можно было не следить за весовой нагрузкой на шасси, ведь изначально – это автомобиль, приспособленный для перевозки грузов. Поэтому, на его месте можно разместить не только сам дом, но и мебель, достаточно тяжелую, без ущерба для грузоподъемности и полной массы автомобиля. Такие автодома делались очень маленькими партиями, и (или) в единичном экземпляре. На тот момент не было никаких особых ограничений, поэтому каждый дом на колесах был сугубо индивидуальным. Со временем появились переднеприводные автомобили, и производство автодомов началось строительство кемперов на таких шасси. 8 В этом есть большой плюс: появилась возможность строить дома на колесах длиной до 10 метров. И производители активно пользуются этим преимуществом. Дело в том, что задняя ось такого автомобиля, по своей сути, является обыкновенной тележкой, которую возможно перенести на любое расстояние от кабины. Да и изготовить ее можно, в принципе, любой ширины. 9
7
Да и сегодня некоторые производители домов на колесах «не заморачиваются» заниженном специальном шасси, предназначенным для рамы автодома.
8
Сейчас они являются самыми распространенными на сегодняшний день.
9
Сразу же отметим, что производство кемперов в Европе сильно отличается по своей концепции от изготовления автодомов и жилых прицепов на Американском континенте. Поэтому мы не будем рассматривать строительство огромных автобусов, прицепов и полуприцепов «fifth wheel».

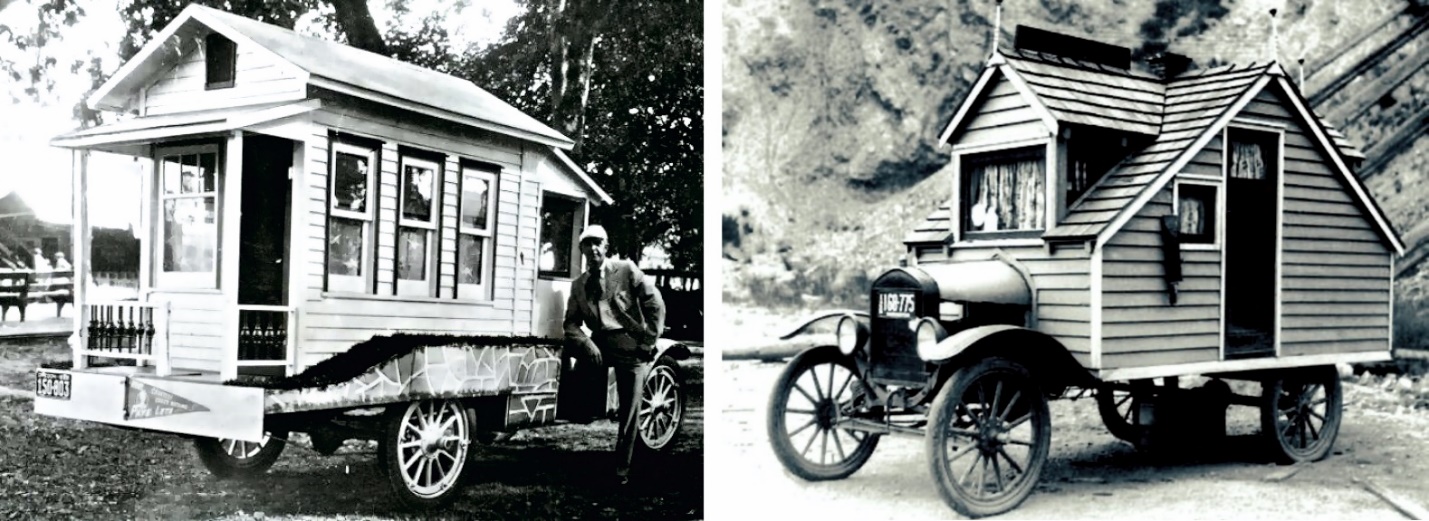

Рисунок 3.1. Автодома начала ХХ века на базе грузового автомобиля.
Сэндвич – панели, применяемые при строительстве автодома.
Современные жилые фургоны производятся из сэндвич – панелей, которые имеют много положительных характеристик, в отличии от металлических и каркасных деревянных конструкций. Например, при достаточно небольшом весе и толщине, сэндвич-панель имеет очень хорошие теплоизоляционные характеристики. Поэтому все современные кузова жилых фургонов делаются из сэндвич-панелей, которые имеют нескольких слоев: наружный – изоляционный и внутренней – декоративный. А между ними – прослойка теплоизоляции. 10 Долговечность и прочность стен, крыши и полов определяются используемыми материалами, которые имеют разные параметры.
10
При необходимости, сэндвич – панель может иметь дополнительно усиление внутри.
В спецификации к автодому встречается аббревиатура XPS и EPS. Это характеристики пенополистирола, внутреннего наполнителя сэндвич-панели. По сути, оба материала имеют очень схожие показатели и, даже, обладают почти идентичными свойствами теплопроводности. Но кое-какие отличия все-таки существуют, причем разница может быть принципиальной в процессе эксплуатации автодома. Ведь, если материл впитывает воду, то теряются все теплоизоляционные свойства любого материала. Но, например, XPS -наполнитель не набирает влагу. При сборке жилого фургона из сэндвич-панелей, с применением XPS утеплителя, прежде всего, изменяется климат внутри фургона: повышается влажность в помещении и снижается воздухообмен. А для комфортного проживания в доме на колесах необходима хорошая вентиляция, которая обязательно присутствует в любом жилом помещении. Но в фургонах, собранных из панелей с XPS наполнителем, это прорабатывается особенно тщательно.
У сэндвич-панели с наполнителем EPS, паро-проницаемость точно такая же, как и у дерева. То есть стены, утеплённые EPS, набирают и выводят влагу идентично древесине, как говорится они «дышат». Также EPS является более дешевым утеплителем в сравнении с XPS той же плотности. Именно поэтому окончательная стоимость, автодома одной и той же модели может быть различной. 11
Стены и пол.
Стандартом в недорогом сегменте является сэндвич-панель с деревянным каркасом. Стеновая панель производится следующим образом: на наружный слой, обычно из тонкого алюминия, наклеиваются деревянные бруски. Они являются закладными, т.к. расположены продольно и поперечно. Пустоты между ними заполняются листами из пенополистирола EPS. Далее приклеивается внутренний декоративный слой. Он может быть как из листового алюминия, так из другого материала. После этого весь «бутерброд» прессуется с добавлением клея. Именно так производят свои сэндвич-панели дочерние предприятия компании «Hymer»: например, «Carado» и «Sunlight». Правда, сэндвич-панели с наполнителем EPS имеют недостаток: если стена повреждена, и вода проникает во внутрь, то он впитывает и поглощает воду. Ведь этот материал ведет себя так же, как дерево. Если закладные внутри сэндвич-панели впитали влагу, то это легко выявить по неровной, слегка волнистой поверхности внешней стены и запаху гниения внутри жилого фургона.
11
Как правило интегрированные автодома строятся из сэндвича – панелей с XPS наполнителем, т.к. вентиляция в таких домах хорошо продумана. Сэндвич – панели с EPS наполнителем применяют в более дешевом ценовом сегменте домов на колесах. На практике, как правило, для удешевления своей продукции, производители применяют смешанные типы панелей.
Рисунок 3.2. Слева- каркас из деревянных брусков стены каравана. Справа – готовые панели будущего «Bimobil».
В более дорогом варианте, например при постройке автодома «класса А» производители обходятся без древесины в стенах, и для утепления применяют водоотталкивающий пенополистирол XPS. Например, в «Carthago», «Laika» или «Frankia». Этот материал не впитывает воду, даже, если внешний наружный слой поврежден. Вместо деревянных брусков, в особо напряженных участках корпуса фургона, устанавливаются полосы из высокопрочного полиуретана, например, для винтовых угловых соединений. В сегменте «класса А» стены часто состоят из сэндвича – панелей, где алюминиевые листы приклеены с обеих сторон водоотталкивающего пенополистирола XPS. А те поверхности, которые видны в интерьере и не скрыты мебелью, обычно отделываются тканью или утепляются декоративным войлоком. 12
12
Забегая вперед, скажем, что все автодома, изготовленные из таких сэндвич-панелей имеют отличную вентиляцию всего фургона.
