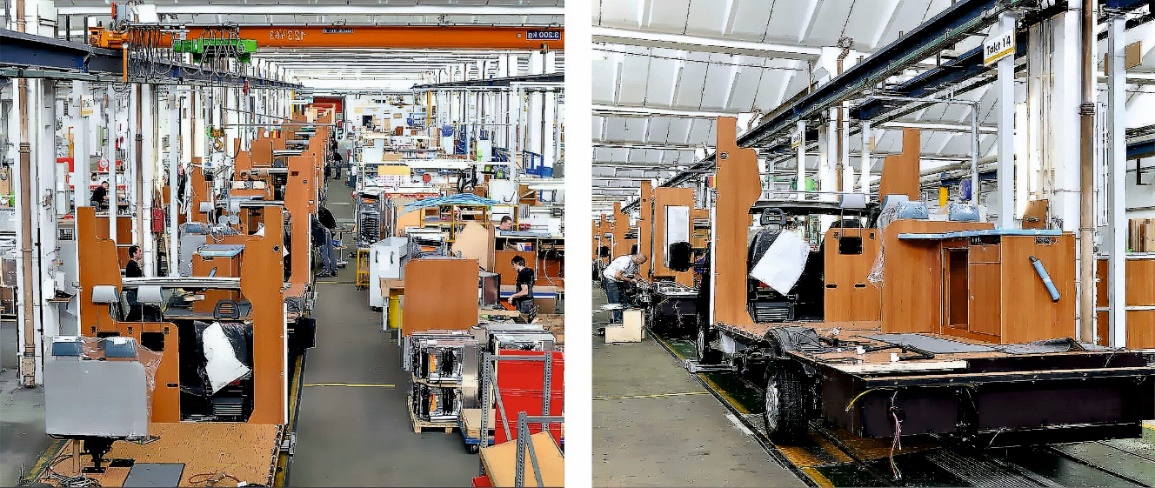

Рисунок 3.11. Слева конвейер автодомов (общий план). Справа: конвейер крупным планом.

На подготовленный пол устанавливается металлический каркас пассажирского дивана с ремнями безопасности, который, насквозь, через пол сэндвич – панели, жестко крепиться к несущей раме, болтами. 16 Если предусмотрено рассадкой, то под передние кресла водителя и пассажира монтируют специальные поворотные основания прямо на стандартные подиумы в кабине водителя. Далее происходит установка внутреннего оборудования жизнеобеспечения: прокладываются трубопроводы и электрические жгуты, устанавливаются баки для чистой воды, на свое место закрепляется газовый бойлер. Пока идет движение конвейера, в зависимости от модели автодома, устанавливаются кухонные блоки, тумбочки, шкафы, навесные полки и оборудование. Все мебельные элементы заранее собраны, и их остается только установить на своё место.

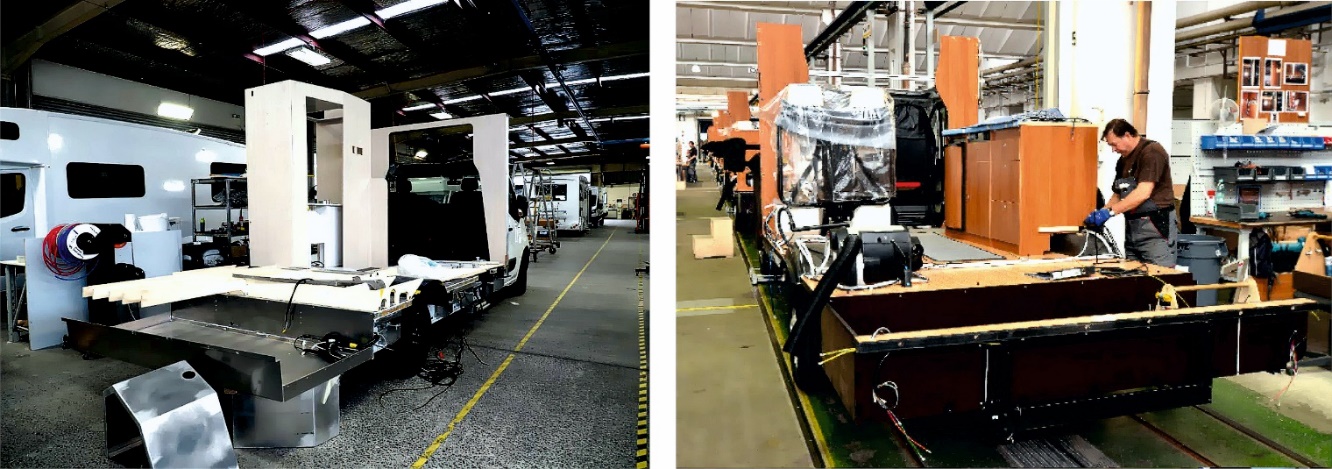

Рисунок 3.12. Установка основания багажного отделения: слева – на стандартную раму грузового шасси. Справа – на лонжеронную раму.

Очень важно замечание: вертикальные и горизонтальные поверхности мебели, а также их рёбра, являются дополнительным элементом жесткости всего жилого фургона, поэтому производители особенно внимательно относятся к зазорам и щелям между ребром мебели и примыкающей ровной поверхностью стены. И, если такое присутствует, значит есть деформация поверхности стены или крыши.

После установки мебели окончательно монтируется отопление. В автодомах может устанавливаться как воздушная, так и жидкостная система обогрева жилого фургона. Самый распространенный – это воздушный тип отопления. Для такой системы характерен быстрый прогрев жилого отсека, простота монтажа и простое дальнейшее обслуживание. Сборка автодома, описанная в этой главе относится именно к такой системе отопления. Поэтому на стадии установки мебели, монтируются воздуховоды, разветвители воздуховодов, котел отопления, который подключается к газовой системе будущего автодома. Так же к газопроводу присоединяется холодильник и газовая плита. 17

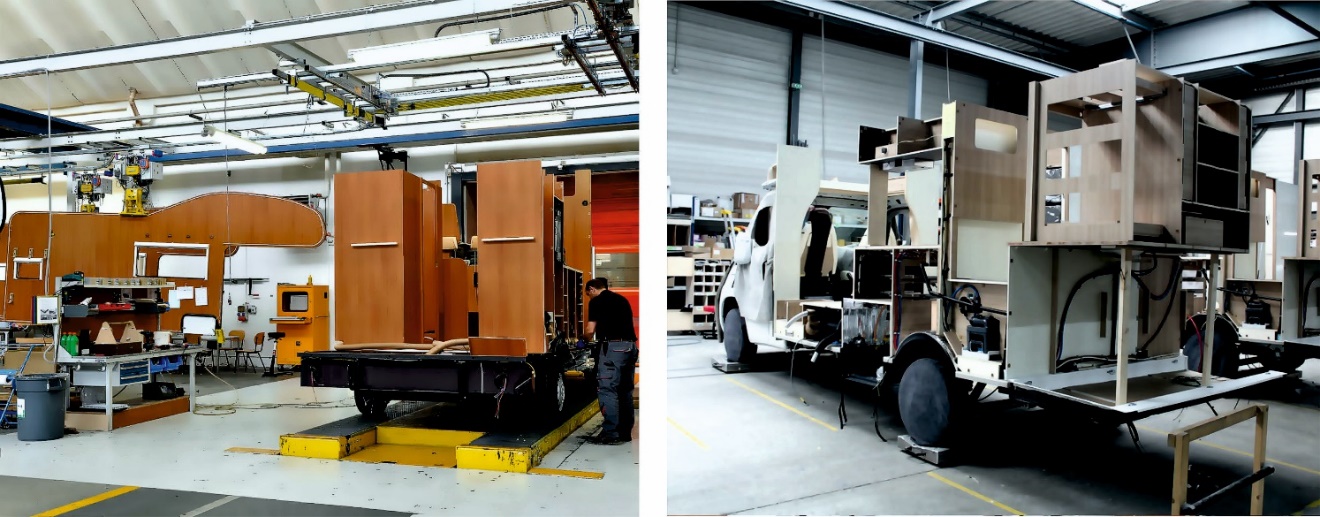

Рисунок 3.13. Слева: монтаж системы отопления, подключение газовой плиты и холодильника. Справа: монтаж кухонной зоны, душевой кабины с туалетом.

После того, как вся мебель установлена, внутреннее оборудование смонтировано и проверена работоспособность всех систем, пришло время поставить на место стены. Чтобы свести к минимуму протечки воды при будущей эксплуатации, все окна вклеивают в стены до монтажа их на автодом. Также на этом этапе устанавливаются входные двери, сервисные лючки и дверки. В крышу дома на колесах вклеиваются крышные вентиляционные люки также до сборки фургона. Ведь пока все панели не собраны вместе в фургон, намного проще провести контроль на герметичность установленных комплектующих. Но так делают не все производители. На пример, бренд «Carado и Sunlight» («Hymer Group») вклеивают окна, люки и двери уже после сборки всего фургона.

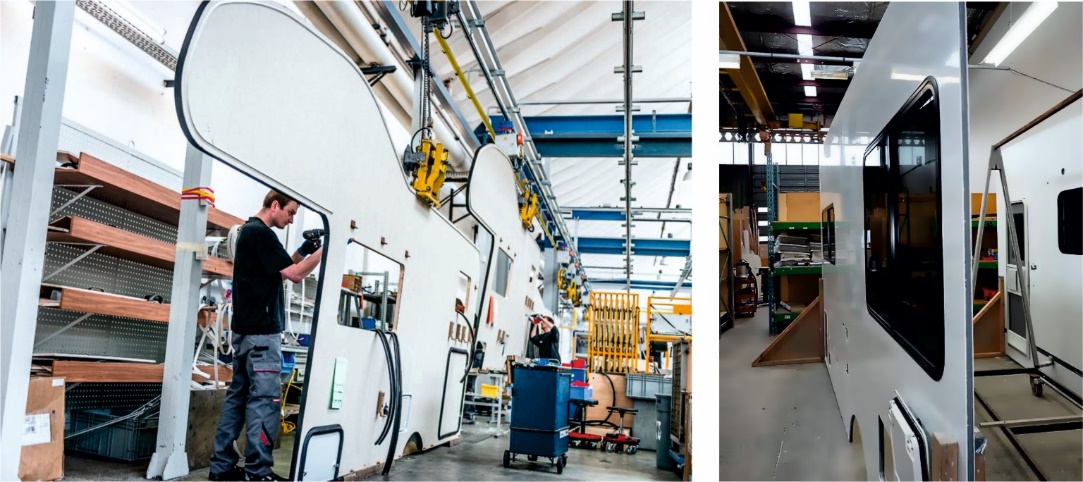

Рисунок 3.14. Справа: установка в сэндвич-панель окон, дверей и различных уплотнителей. Слева: готовая боковая стена с окнами. На вторая панель уже с установленной дверью.

Сборка фургона

После установки всей мебели производится стыковка боковых панелей и крепление их к полу будущего автодома. Установка стен – это очень точная работа, от которой зависит правильная геометрия всего фургона. После установки стены, крыша и пол склеиваются конструкционными герметиками и дополнительно фиксируются саморезами. В отличие от винтового соединения, разрывы и, следовательно, возможность для попадания влаги снаружи исключается. В результате отсутствуют мостики холода. Для соединения пола и стены используется внутренний опорный лонжерон, вдоль которого происходит склеивание. Для того, чтобы вода не попала в стык между ними, а также максимально увеличить прочность всего фургона, в полу, по периметру сэндвич-панели, имеется фрезеровочная канавка для клея. Но некоторые бренды, например «Eura Mobil» и «Corado», делают наоборот: соединение пола и стены фиксируют винтами, а затем проклеивают все стыки, по всей длине, вместе с установленным крепежом промышленным клеем. Как именно происходит склеивание, производители не любят раскрывать, чтобы защитить себя от конкуренции.

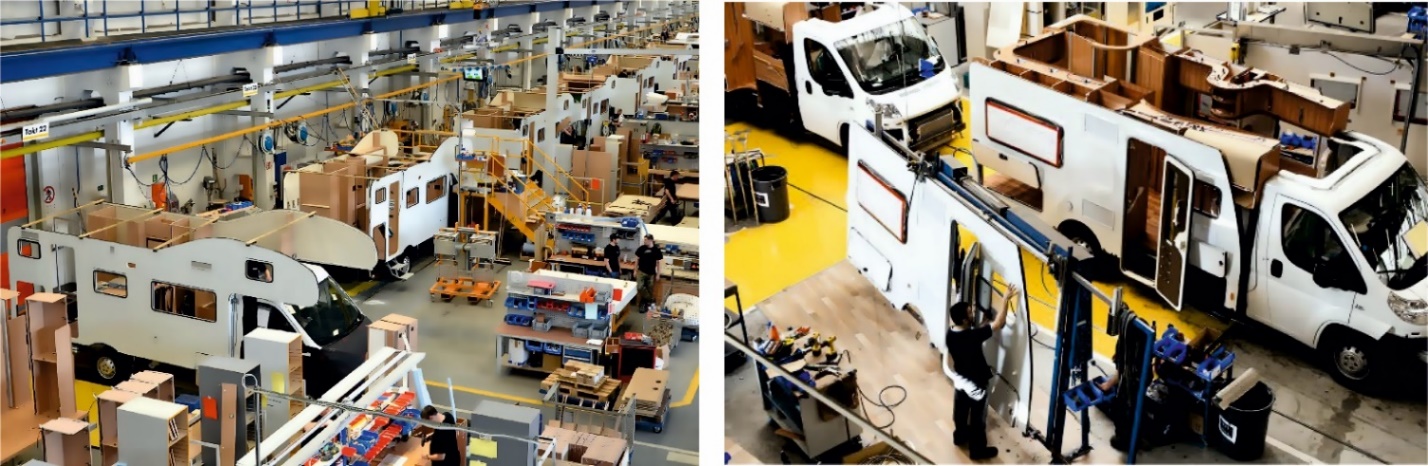

Рисунок 3.15. Слева монтаж стен на заводе бренда «Hymer Group» – «Carado», справа установка стен производства «Hobby».

После установки стеновой панели продолжаются работы по внутренней отделке жилого отсека. И вот все шкафчики и полочки уже установлены, оборудование подключено и системы жизнедеятельности готовы к эксплуатации. Если что-то не доделано, то пока устанавливается задняя стенка, устраняются недостатки в жилой зоне автодома. Задник крепиться к боковым панелям по той же технологии, что и стены к полу. Он закрывает не только жилую зону, но и гаражный отсек.

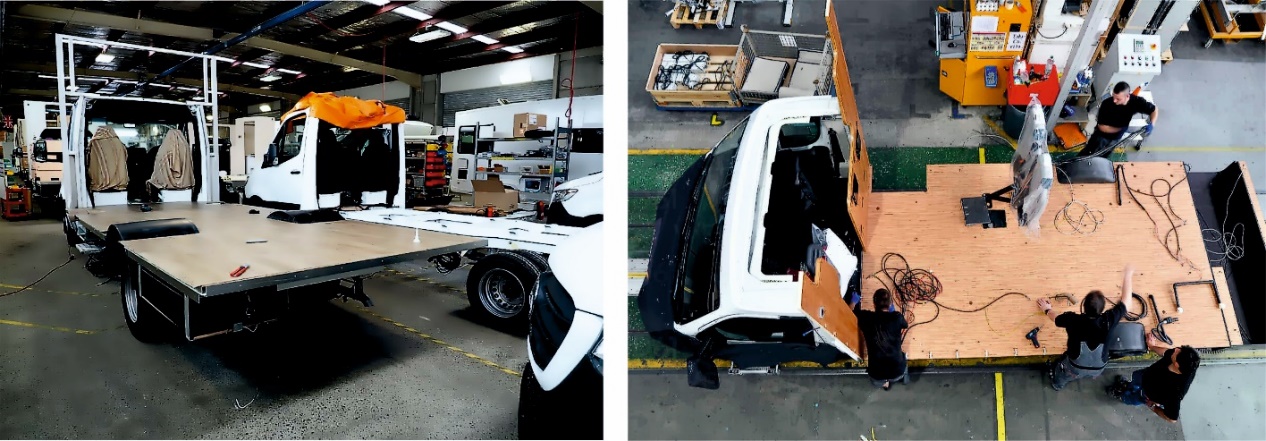

Рисунок 3.16. Установка (склеивание) задней стены автодома у различной формы жилого фургона.

Пока устанавливается мебель, стены и оборудование, в другом цеху изготавливается альков или аэродинамический обвес на крышу кабины автомобиля. Конструкция алькова спроектирована таким образом, чтобы при стыковке с кабиной он имеет минимальный зазор. Для изготовления и придания индивидуальности своему изделию, а также для изготовления пластмассовых деталей внутри или снаружи кемпера используют различного рода пластмассу. В основном это ABS-пластик и стеклопластик. Давайте рассмотрим оба этих пластика, которые отличаются технологией изготовления, производства из них деталей и, соответственно, в методах их ремонта.

ABS-пластик поступает на завод в виде отдельных листов пластмассы. В специальной камере пластик нагревается до температуры, пока не становится мягким, как пластилин. Затем эту массу опускают в пресс-форму, где она охлаждается и принимает нужную конфигурацию. И, после полного остывания, вынимают из неё готовую деталь. Из ABS – пластика производятся не только наружные детали декоративного обвеса жилого фургона, но и широко используют внутри жилого пространства автодома: делают детали душевых кабин, раковин, и биотуалета, а также прочие мелочи.
