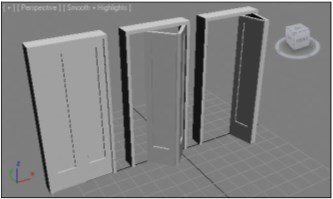

Рис. 2.9. Варианты двускладных дверей

Windows (Окна)

Группа процедурных объектов Windows (Окна) расположе-на сразу после группы дверей. Выберите данный пункт в списке типов объектов, показанном на рис. 2.1. Появится список инструментов создания разных окон (рис. 2.10). Рассмотрим особенности данных объектов.

Рис. 2.10. Инструменты создания процедурных

Awning (Навесное)

Первый тип окна — навесное. Мы подробно рассмотрим его параметры, а парамет-ры других окон будут с ними в основном совпадать. Выберите инструмент создания данного окна и создайте его в окне проекций Perspective (Перспектива). Создается оно также в три действия: ширина, глубина и высота окна.

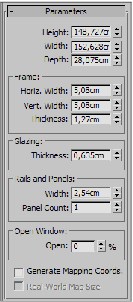

Выделите данное окно и перейдите к его параметрам во втором разделе командной панели. Здесь перед вами несколько блоков параметров в свитке Parameters (Па-раметры) — рис. 2.11.

Параметры первого блока отвечают за габаритные размеры окна: Height (Высота), Width (Ширина) и Depth (Глубина).

Параметры группы Frame (Рама) отвечают за габариты рамы: Horiz. Width (Ши-рина по горизонтали), Vert. Width (Ширина по вертикали) и Thickness (Толщина). Параметр Thickness (Толщина) в группе Glazing (Остекление) отвечает за толщину стекла в окне.

В группе параметров Rails and Panels (Филенки и панели) можно настроить коли-чество панелей окна ( Panel Count ) и ширину филенки ( Width ). Параметр Open (Открыть) в группе Open Window (Открыть окно) отвечает за сте-пень открытия окна.

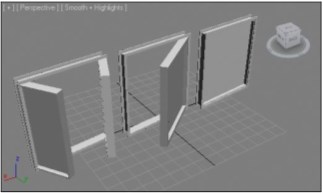

На рис. 2.12 показаны разные варианты окна Awning (Навесное) .

Рис. 2.11. Свиток Parameters Рис. 2.12. Разные варианты окна Awning навесного окна

Casement (Створчатое)

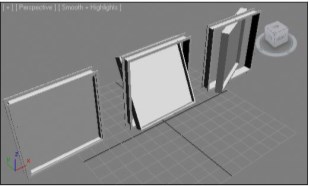

Створчатое окно отличается от предыдущего навесного лишь направлением откры-вания. Оно открывается вертикально и в сторону. Его можно сделать как одноствор-чатым, так и двустворчатым, при помощи опций группы Casements (Створки). На рис. 2.13 показаны варианты створчатых окон.

Рис. 2.13. Варианты створчатых окон

Fixed (Неподвижное)

Неподвижное окно отличается от предыдущих отсутствием возможности открыва-ния вообще. У него отсутствует параметр Open (Открыть), зато есть остальные па-раметры, позволяющие описать его габаритные размеры. Такое окно может быть использовано при создании статичных проектов. Например, визуализации проекта интерьера или архитектуры, где не будет задействована анимация или не будут ис-пользованы полуоткрытые окна.

Pivoted (Шарнирное)

Шарнирное окно открывается за счет вращения в отношении центральной верти-кальной или горизонтальной оси. В его параметрах в группе Pivots (Шарниры) есть

Рис. 2.14. Варианты шарнирного окна

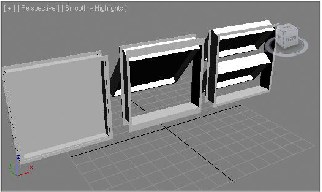

опция Vertical Rotation (Вертикальное вращение), которая позволяет изменить ось вращения окна. На рис . 2.14 показаны варианты подобного окна. Projected (Нацеленное)

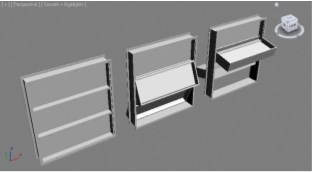

Данный тип окна также отличается лишь способом открывания. Оно состоит из трех горизонтальных створок. Две нижние открываются в разные стороны. На рис. 2.15 показаны варианты данного окна.

Рис. 2.15. Варианты окна Projected

Sliding (Скользящее)

Последний вид процедурных окон. Открывание происходит вверх - вниз за счет движения нижней перегородки.

Stairs (Лестницы)

Группа процедурных объектов лестниц также находится в списке типов объектов, показанном на рис. 2.1. Раскройте данный список и выберите

пункт Stairs (Лестницы). Перед вами появятся Рис. 2.16. Инструменты создания инструменты создания процедурных объек- процедурных лестниц тов — лестниц (рис. 2.16).

LTypeStair (L- подобная лестница)

Лестница, форма которой напоминает букву "L", если смотреть сверху. Создается она в три действия: сначала задается длина одной стороны, затем — другой, а напос-ледок — высота лестницы. На рис. 2.17 показан "первозданный" вид L - подобной лестницы.
