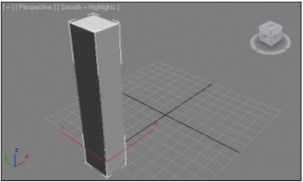

Рис. 2.22. Исходный объект

3. Будучи также во втором разделе командной панели, в верхней части всего раз-дела найдите свиток Modifier List (Список модификаторов) — рис. 2.23. Это свиток, раскрывающий список доступных модификаторов. Раскройте его и выберите пункт Bend (Согнуть).

4. Что произошло в результате этих действий? Примитив в сцене оказался заклю-чен в оранжевый габаритный контейнер, а его параметры в области параметров

Рис. 2.23. Свиток Modifier List Рис. 2.24. Параметры модификатора Bend во втором разделе командной панели заменились на группу параметров изгиба, заключенную в отдельный свиток — Parameters (Параметры) — рис. 2.24. Данные параметры разделены на три группы: Bend (Согнуть), Bend Axis (Ось сгиба) и Limits (Ограничения). При помощи данных параметров можно по -разному наклонять объект.

В группе Bend (Наклонить) расположены два параметра: Angle (Угол) и Direction (Направление). Параметр Angle (Угол) позволяет задать угол сги-ба. Увеличивая его значение, вы сгибаете объект. Например, если задать зна-чение равным 180, то форма объекта опишет полную дугу. На рис. 2.25 пока-зан наш объект, с разными значениями параметра Angle (Угол).

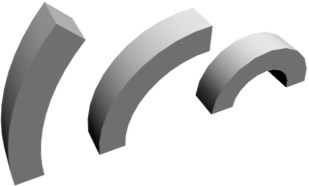

Рис. 2.25. По -разному согнутый объект

Параметр Direction (Направление) позволяет изменять направления сгиба объ-екта. Изменяя его значение, вы поворачиваете согнутый объект в разные сто-роны. Я не зря выбрал именно вытянутый куб в качестве объекта воздействия. Его грани хорошо иллюстрируют, что объект сам по себе не разворачивается при работе с данным параметром. Изменяется лишь направление сгиба.

Рис. 2.26. Наклон объекта в отношении разных осей

клону в отношении стандартной оси z . При выборе осей x или y наклон будет происходить в отношении соответствующих осей (рис. 2.26).

Группа параметров Limits (Ограничения) позволяет ограничить действие мо-дификатора, локализовать его в рамках отдельной части объекта. Значение па-раметра Angle (Угол) задайте равным 90, затем установите флажок Limit Effect (Действие ограничений). Теперь необходимо оперировать значениями параметров Upper Limit (Верхний лимит) и Lower Limit (Нижний лимит). Из-меняя значения данных параметров, вы указываете верхний и нижний пределы поверхности объекта, которая будет подвержена изгибу. Так, на рис. 2.27 пока-зан наш объект, который изогнут в отношении лишь определенной части.

Рис. 2.27. Действие модификатора ограничено Рис. 2.28. Стек модификаторов

5. Итак, мы рассмотрели порядок применения модификатора и работу с его пара-метрами. Сейчас мы определим порядок оперирования самим модификатором. Над областью параметров расположено небольшое белое поле с двумя строчка-ми — Bend (Согнуть) и Box (Куб). Это поле называется стеком модификаторов (рис. 2.28). В стеке отображается множество полезной информации: текущий тип выделенного объекта, совокупность примененных модификаторов, струк-турные элементы объектов и проч. Нас сейчас интересует лишь совокупность примененных модификаторов.

6. После применения модификатора Bend (Согнуть) соответствующая строчка появилась в стеке модификаторов. Она стала выделенной серым цветом, а это означает, что именно параметры модификатора Bend (Согнуть) сейчас отобра-жаются в области параметров объекта. Щелкните по строчке Box (Куб), и вер-нутся параметры самого объекта, т. е. длина, ширина, высота, сегментация и т. д. Кстати, если во время изгиба объекта обнаружилось, что сегментация осталась недостаточной, то именно так можно увеличить количество сегмен-тов — сначала перейти на уровень редактирования Box (Куб) в стеке, затем уве-личить значения соответствующих параметров.

7. Слева от надписи Bend (Согнуть) в стеке расположена кнопка с изображением лампочки (рис. 2.29). Данная кнопка позволяет временно включать или отклю-чать действие модификатора. Если сейчас нажать ее, то объект Box (Куб) вер-нется в исходное состояние. Чтобы вернуть деформацию, надо повторно нажать

эту кнопку.

8. Чтобы полностью удалить примененный модификатор, вернуться к состоянию, когда он еще не был применен, необходимо выделить его в стеке модификато-ров и нажать кнопку Remove modifier from the stack (Удалить модификатор из стека), которая расположена на панели инструментов под стеком (рис. 2.30).

Рис. 2.29. Кнопка включения и выключения Рис. 2.30. Кнопка Remove modifier примененного модификатора from the stack

Итак, мы рассмотрели общий порядок работы с модификаторами на примере моди-фикатора Bend (Согнуть). Общий порядок работы включает следующие действия: ? применение модификатора в отношении объекта; ? настройку модификатора;

? временное отключение действия модификатора; ? удаление примененного модификатора.
