Испытания напряжением промышленной частоты могут быть заменены одноминутным испытанием выпрямленным напряжением удвоенного значения по отношению к указанным испытательным напряжениям (п. 4).

Вопрос 132. Как производится испытание батареи конденсаторов трехкратным включением?

Ответ. Производится включением на номинальное напряжение с контролем значений токов по каждой фазе. Токи в различных фазах должны отличаться один от другого не более чем на 5 % (п. 5).

Вопрос 133. На каких разрядниках и ОПН и какими измерительными приборами проводится измерение сопротивления?

Ответ. Измерение проводится:

на разрядниках и ОПН с номинальным напряжением менее 3 кВ – мегаомметром на напряжение 1000 В;

на разрядниках и ОПН с номинальным напряжением 3 кВ и выше – мегаомметром на напряжение 2500 В (п. 1).

Вопрос 134. Каким должно быть сопротивление разрядников различного типа?

Ответ. Должно быть:

разрядников РВН, РВП, РВО, С Z – не менее 1000 МОм; разрядников РВС должно соответствовать требованиям заводской инструкции;

разрядников РВМ, РВРД, РВМГ, РВМК должно соответствовать значениям, указанным в табл. 1.8.28 (п. 1).

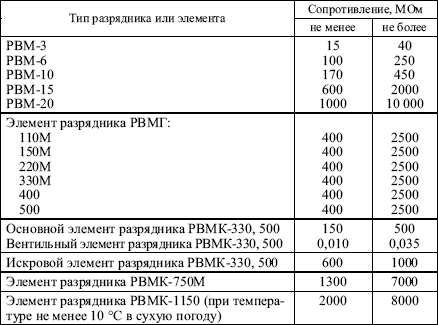

Таблица 1.8.28

Значение сопротивлений вентильных разрядников

Вопрос 135. Каким должно быть сопротивление ограничителей перенапряжений?

Ответ. Сопротивление ограничителей перенапряжений с номинальным напряжением 3-35 кВ должно быть не менее 1000 Мом. Сопротивление ограничителей перенапряжений с номинальным напряжением 3-35 кВ должно соответствовать требованиям инструкций заводов-изготовителей.

Сопротивление ограничителей перенапряжений с номинальным напряжением 110 кВ и выше должно быть не менее 3000 МОм и не должно отличаться более чем на ± 30 % данных, приведенных в паспорте (п. 1).

Вопрос 136. Чему должны соответствовать токи проводимости вентильных разрядников при выпрямленном напряжении в случае отсутствия указаний заводов-изготовителей?

Ответ. Должны соответствовать данным, приведенным в табл. 1.8.29 (п. 2).

Таблица 1.8.29

Допустимые токи проводимости вентильных разрядников при выпрямленном напряжении

Примечание. Для приведения токов проводимости разрядников к температуре +20 °C следует внести поправку, равную 3 % на каждые 10° отклонения (при температуре больше 20 °C поправка отрицательная).

Вопрос 137. Какие элементы, входящие в комплект приспособления для измерения тока проводимости ограничителя перенапряжений под рабочим напряжением подлежат проверке?

Ответ. Проверяется электрическая прочность изолированного вывода для ограничителей ОПН 330 и 500 кВ перед вводом в эксплуатацию. Проверка производится при плавном подъеме напряжения частоты 50 Гц до 10 кВ без выдержки времени.

Проверяется электрическая прочность изолятора ОФР-10-750 напряжением 24 кВ частоты 50 Гц в течение 1 мин.

Измеряется ток проводимости защитного резистора при напряжении 0,75 кВ частоты 50 Гц. Значение тока должно находиться в пределах 1,8–4,0 мА (п. 4).

Вопрос 138. Какие элементы трубчатых разрядников подлежат проверке?

Ответ. Подлежат проверке:

состояние поверхности разрядника. Производится путем осмотра перед установкой разрядника на опору. Наружная поверхность разрядника не должна иметь трещин и отслоений (п. 1);

внешний искровой промежуток. Измерение производится на опоре установки разрядника. Искровой промежуток не должен отличаться от заданного (п. 2);

расположение зон выхлопа. Проверка производится после установки разрядников. Зоны выхлопа не должны пересекаться и охватывать элементы конструкции и проводов, имеющих потенциал, отличающийся от потенциала открытого конца разрядника (п. 3).
