Вопрос 122. В каких случаях бракуются спрессованные контактные соединения?

Ответ. Бракуются, если:

их геометрические размеры (длина и диаметр спрессованной части) не соответствуют требованиям инструкции по монтажу соединительных зажимов данного типа;

на поверхности соединителя или зажима имеются трещины, следы значительной коррозии и механических повреждений;

кривизна спрессованного соединителя превышает 3 % его длины; стальной сердечник спрессованного соединителя смещен относительно симметричного положения более чем на 15 % длины прессуемой части провода (п. 4).

Вопрос 123. В каких случаях бракуются сварные контактные соединения?

Ответ. Бракуются, если непосредственно после выполнения сварки будут обнаружены:

пережог провода наружного повива или нарушение сварки при перегибе соединенных проводов;

усадочная раковина в месте сварки глубиной более 1/3 диаметра провода (п. 5).

Вопрос 124. Каковы требования Правил к испытанию опорной изоляции реакторов повышенным напряжением промышленной частоты?

Ответ. Испытательное напряжение опорной изоляции полностью собранного реактора принимается согласно табл. 1.8.24.

Продолжительность приложения нормированного испытательного напряжения 1 мин.

Испытание опорной изоляции сухих реакторов повышенным напряжением промышленной частоты может производиться совместно с изоляторами ошиновки ячейки (п. 2).

Вопрос 125. Каким должно быть сопротивление изоляции обмоток трансформатора агрегата питания?

Ответ. Сопротивление изоляции обмоток напряжением 380/220В с подсоединенными к ним цепями должно быть не менее 1 МОм.

Сопротивление изоляции обмоток высокого напряжения не должно быть ниже 50 МОм при температуре 25 °C или не должно быть менее 70 % значения, указанного в паспорте агрегата (п. 1).

Вопрос 126. Каков объем проверки исправности заземления элементов оборудования электрофильтров?

Ответ. Производится проверка надежности крепления заземляющих проводников к заземлителю и следующим элементам оборудования: осадительным электродам, положительному полюсу агрегата питания, корпусу электрофильтра, корпусам трансформаторов и электродвигателей, основанию переключателей, каркасам панелей и щитов управления, кожухам кабели высокого напряжения, люкам лазов, дверкам изоляторных коробок, коробкам кабельных муфт, фланцам изоляторов и другим металлическим конструкциям согласно проекту (п. 6).

Вопрос 127. Каким должно быть сопротивление заземляющих устройств?

Ответ. Сопротивление заземлителя не должно превышать 4 Ом, а сопротивление заземляющих проводников (между контуром заземления и деталью оборудования, подлежащей заземлению) – 0,1 Ом (п. 7).

Вопрос 128. Каковы требования Правил к снятию вольт-амперных характеристик?

Ответ. Вольт-амперные характеристики электрофильтра (зависимость тока короны полей от приложенного напряжения) снимаются на воздухе и дымовом газе согласно указаниям табл. 1.8.26 (п. 8).

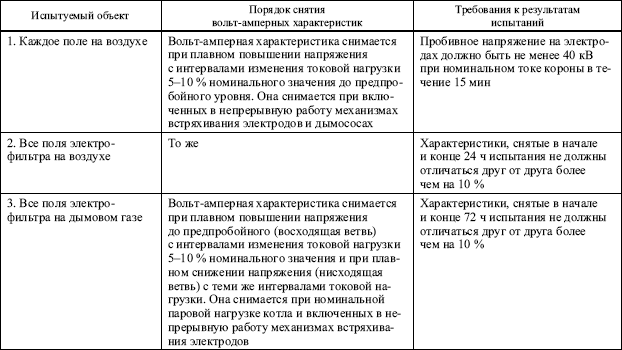

Таблица 1.8.26

Указания по снятию характеристик электрофильтров

Вопрос 128. Каким нормативным данным должна соответствовать измеренная емкость?

Ответ. Должна соответствовать паспортным данным с учетом погрешности измерения и приведенных в табл. 1.8.27 допусков. Измерение емкости производится при температуре 15–35 °C (п. 2).

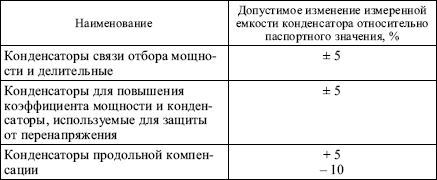

Таблица 1.8.27

Допустимое изменение емкости конденсатора

Вопрос 130. На каких конденсаторах производится измерение тангенса угла диэлектрических потерь?

Ответ. Производится на конденсаторах связи, конденсаторах отбора мощности и конденсаторах делителей напряжения.

Измеренное значение tg не должно превышать 0,3 % (при температуре 20 °C) (п. 3).

Вопрос 131. Каковы требования Правил при испытании конденсаторов повышенным напряжением?

Ответ. Испытывается изоляция относительно корпуса при закороченных выводах конденсатора.

Значение и продолжительность приложения испытательного напряжения регламентируются заводскими инструкциями.

Испытательное напряжение промышленной частоты для различных конденсаторов приведены ниже:
