Вопрос 139. Каков полный объем испытаний элементов предохранителей и предохранителей-разъединителей?

Ответ. В этот объем входит:

испытание опорной изоляции предохранителей повышенным напряжением промышленной частоты. Испытательное напряжение устанавливается согласно табл. 1.8.24 (п. 1);

проверка целостности плавких вставок и токоограничивающих резисторов. Проверяются: омметром – целостность плавкой вставки; визуально – наличие маркировки на патроне и соответствие тока проектным данным (п. 2);

измерение сопротивления постоянному току токоведущей части патрона предохранителя-разъединителя. Измеренное значение должно соответствовать значению, указанному заводом-изготовителем (п. 3);

измерение контактного нажатия в разъемных контактах предохранителя-разъединителя. Измеренное значение контактного нажатия должно соответствовать указанному заводом-изготовителем (п. 4);

проверка состояния дугогасительной части патрона предохранителя-разъединителя. Измеряется внутренний диаметр дугогасительной части патрона предохранителя-разъединителя (п. 5);

проверка работы предохранителя-разъединителя. Выполняются 5 циклов операций включения и отключения предохранителя-разъединителя. Выполнение каждой операции должно быть успешным с первой попытки (п. 6).

Вопрос 140. Как производится измерение сопротивления изоляции?

Ответ. Производится мегаомметром на напряжение 2,5 кВ у вводов с бумажно-масляной изоляцией. Измеряется сопротивление изоляции измерительной и последней обкладок вводов относительно соединительной втулки. Сопротивление изоляции должно быть не менее 1000 МОм (п. 1).

Вопрос 141. Каков объем измерений tg и емкости изоляции?

Ответ. Производится измерение:

основной изоляции вводов при напряжении 10 кВ;

изоляции измерительного конденсатора ПИН (С2) и/или последних слоев изоляции (С3) при напряжении 5 кВ.

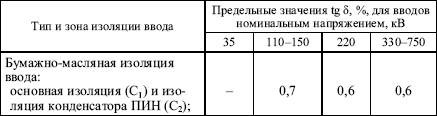

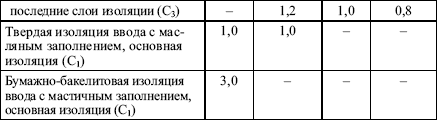

Предельные значения tg приведены в табл. 1.8.30 (п. 2).

Вопрос 142. Каким принимается испытательное напряжение для проходных изоляторов и вводов, испытываемых отдельно или после установки в распределительном устройстве?

Ответ. Принимается согласно данным табл. 1.8.31.

Ввод считается выдержавшим испытание, если при этом не наблюдалось пробоя, перекрытия, скользящих разрядов и частичных разрядов в масле (у маслонаполненных вводов), выделении газа, а также если после испытания не обнаружено местного перегрева изоляции (п. 3).

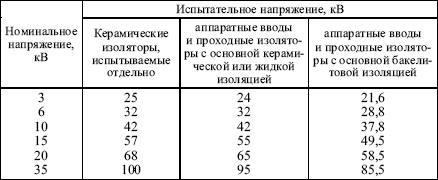

Таблица 1.8.31

Испытательное напряжение промышленной частоты вводов и проходных изоляторов

Вопрос 143. Каковы правила проверки качества уплотнений вводов?

Ответ. Такая проверка производится для негерметичных маслонаполненных вводов напряжением 110 кВ и выше с бумажно-масляной изоляцией путем создания в них избыточного давления масла 0,1 МПа.

Продолжительность испытания 30 мин. При испытании не должно наблюдаться признаков течи масла. Допустимое снижение давления за время испытаний – не более 5 % (п. 4).

Вопрос 144. Как производится измерение сопротивления изоляции подвесных и многоэлементных изоляторов?

Ответ. Производится мегаомметром на напряжение 2,5 кВ только при положительных температурах окружающего воздуха. Проверку изоляторов следует производить непосредственно перед их установкой в распределительных устройствах и на линиях электропередачи. Сопротивление изоляции каждого подвесного фарфорового изолятора или каждого элемента штыревого изолятора должно быть не менее 300 МОм (п. 1).

Вопрос 145. Чему должны быть равны значения испытательного напряжения для изоляторов внутренней и наружной установок при испытании повышенным напряжением промышленной частоты?

Ответ. Эти значения приводятся в табл. 1.8.32 (п. 2).

Таблица 1.8.32

Испытательное напряжение опорных одноэлементных изоляторов
