Вопрос 146. По каким показателям должна подвергаться однократным испытаниям каждая партия свежего поступившего с завода трансформаторного масла перед заливкой в оборудование?
Ответ. Должна подвергаться по показателям, приведенных в табл. 1.8.33. Значения показателей, полученные при испытаниях, должны быть не хуже приведенных в таблице (п. 1).
Вопрос 147. Какому анализу подвергается масло, отбираемое из оборудования перед его включением под напряжение после монтажа?
Ответ. Подвергается сокращенному анализу в объеме, указанном в настоящем разделе Правил, и указаниям заводов-изготовителей (п. 2).

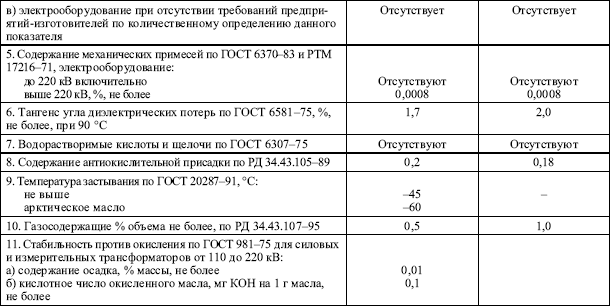

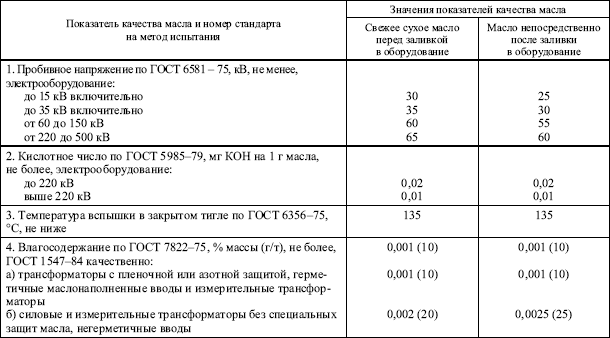

Таблица 1.8.33
Предельно допустимые значения показателей качества трансформаторного масла
1.8.37. Электрические аппараты, вторичные цепи и электропроводки напряжением до 1 кВ
Вопрос 148. Каким должно быть значение сопротивления изоляции электрических аппаратов, вторичных цепей и электропроводок?
Ответ. Должно быть не менее значений, приведенных в табл. 1.8.34 (п. 1).

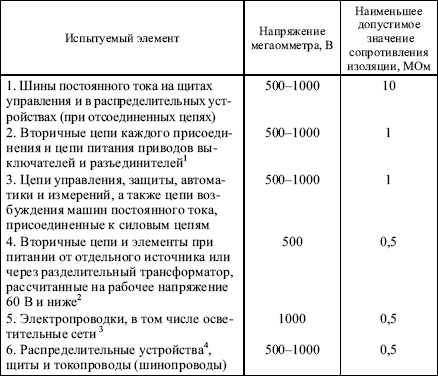

Таблица 1.8.34
Допустимые значения сопротивления изоляции
1 Измерение производится со всеми присоединенными аппаратами (катушки приводов, контакторы, пускатели, автоматические выключатели, реле, приборы, вторичные обмотки трансформаторов тока и напряжения и т. п.).
2 Должны быть приняты меры для предотвращения повреждения устройств, в особенности микроэлектронных и полупроводниковых элементов.
3 Сопротивление изоляции измеряется между каждым проводом и землей, а также между каждыми двумя проводами.
4 Измеряется сопротивление изоляции каждой секции распределительного устройства.
Вопрос 149. Каков объем проверки действия автоматических выключателей?
Ответ. В объем этой проверки входит:
проверка сопротивления изоляции. Производится у выключателей на номинальный ток 400 А и более. Значение сопротивления изоляции – не менее 1 МОм (п. 3.1);
проверка действия расцепителей. Проверяется действие расцепителя мгновенного действия. Выключатель должен срабатывать при токе не более 1,1 верхнего значения тока срабатывания выключателя, указанного заводом-изготовителем (п. 3.2).
Вопрос 150. Каким должно быть значение напряжения срабатывания и количество операций при испытании автоматических выключателей и контакторов многократными включениями и отключениями?
Ответ. Эти данные приведены в табл. 1.8.35
Таблица 1.8.35
Вопрос 151. Каким должно быть напряжение оперативного тока, при котором должно обеспечиваться нормальное функционирование схем?
Ответ. Эти значения приведены в табл. 1.8.36 (п. 7).

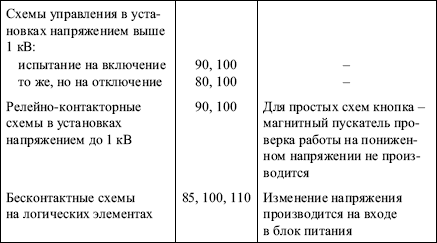

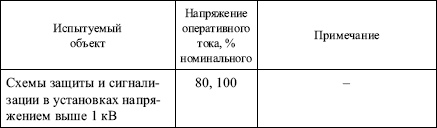

Таблица 1.8.36
1.8.38. Аккумуляторные батареи
Вопрос 152. Каким должно быть сопротивление изоляции аккумуляторной батареи?
Ответ. Должно быть не менее указанного ниже (п. 1):
Номинальное напряжение, В………………….. 24 48 110 220
Сопротивление, кОм……………………………… 60 60 60 150
Вопрос 153. Как проверяется емкость отформованной аккумуляторной батареи?
Ответ. Полностью заряженные аккумуляторы разряжают током 3– или 10-часового режима.
Емкость аккумуляторной батареи, приведенная к температуре + 25 °C, должна соответствовать данным завода-изготовителя (п. 2).
Вопрос 154. Каковы должны быть предельные значения примесей и нелетучего остатка в разведенном электролите?
Ответ. Такое содержание не должно превышать значений, приведенных в табл. 1.8.37 (п. 4).
Таблица 1.8.37
Нормы на характеристики серной кислоты и электролита для аккумуляторных батарей
Примечание. Для дистиллированной воды допускается наличие тех же примесей, что допускает ГОСТ 667-73 для аккумуляторной кислоты, но в 10 раз меньшей концентрации.
