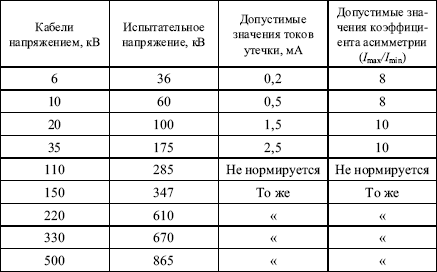

Испытание производится напряжением (1,00-1,73) Uном.
Допускается производить испытания путем включения кабельной линии на номинальное напряжение Uном.. Длительность испытания – согласно указаниям завода-изготовителя (п. 4).
Вопрос 161. Для каких кабельных линий производится определение активного сопротивления жил?
Ответ. Производится для линий 20 кВ и выше. Активное сопротивление жил кабельной линии постоянному току, приведенное к 1 мм2 сечения, 1 м длины и температуре +20 °C, должно быть не более 0,0179 Ом для медной жилы и не более 0,0294 Ом для алюминиевой жилы. Измеренное сопротивление может отличаться от указанных значений не более чем на 5 % (п. 5).
Вопрос 162. Для каких кабельных линий производится определение электрической рабочей емкости жил?
Ответ. Производится для линий 20 кВ и выше. Измеренная емкость не должна отличаться от результатов заводских испытаний более чем на 5 % (п. 6).
Вопрос 163. Для каких кабелей производится испытание на наличие нерастворенного воздуха (пропиточное испытание)?
Ответ. Производится для маслонаполненных кабельных линий 110–500 кВ. Содержание нерастворенного воздуха в масле должно быть не более 0,1 % (п. 8).
Вопрос 164. Для каких кабелей производится проверка антикоррозийных защит?
Ответ. При приемке линий в эксплуатацию и в процессе эксплуатации проверяется работа антикоррозийных защит для:
кабелей с металлической оболочкой, проложенных в грунтах со средней и низкой коррозийной активностью (удельное сопротивление грунта выше 20 Ом/м), при среднесуточной плотности тока утечки в землю выше 0,15 мА/дм2;
кабелей с металлической оболочкой, проложенных в грунтах с высокой коррозийной активностью (удельное сопротивление грунта менее 20 Ом/м), при любой среднесуточной плотности тока в землю;
кабелей с незащищенной оболочкой и разрушенными броней и защитными покровами;
стального трубопровода кабелей высокого давления независимо от агрессивности грунта и видов изоляционных покрытий (п. 10).
Вопрос 165. Для каких элементов маслонаполненных кабельных линий производится определение характеристик масла и изоляционной жидкости?
Ответ. Определение производится для всех элементов маслонаполненных кабельных линий на напряжение 110–500 кВ и для концевых муфт (вводов в трансформаторы и КРУЭ) кабелей с пластмассовой изоляцией на напряжение 110 кВ.
Пробы масел марок С-220, МН-3 и МН-4 и изоляционной жидкости марки ПМС должны удовлетворять требованиям норм таблиц 1.8.41 и 1.8.42 (п. 11).

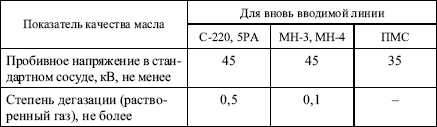

Таблица 1.8.41
Нормы на показатели качества масел марок С-220, МН-3 и МН-4 и изоляционной жидкости марки ПМС
Примечание. Испытание масел, не указанных в табл. 1.8.41, производить в соответствии с требованием изготовителя.
Таблица 1.8.42
Тангенс угла диэлектрических потерь масла и изоляционной жидкости (при 100 °C), %, не более, для кабелей
* В числителе указано значение для масел марок С-220, в знаменателе – для МН-3, МН-4 и ПМС.
1.8.41. Воздушные линии электропередачи напряжением выше 1 кВ
Вопрос 166. Каков полный объем испытаний ВЛ напряжением выше 1 кВ?
Ответ. В данный объем испытаний входит:
проверка изоляторов. Производится внешним осмотром (п. 1);
проверка соединений проводов. Производится согласно 1.8.27 настоящих Правил (п. 2);
измерение сопротивления заземления опор, их оттяжек и тросов. Производится в соответствии с 1.8.39 настоящих Правил (п. 3).
Принятые сокращения
АГП – автомат гашения поля
АПВ – автоматическое повторное включение
БСВ – система бесщеточного возбуждения
ВГ – вспомогательный генератор
ВЛ – воздушная линия электропередачи
ВТ – выпрямительный трансформатор
ВУ – выпрямительная установка
ВЧ – система полупроводникового высокочастотного возбуждения
КЗ – короткое замыкание
КРУ (КРУН) – комплектное распределительное устройство внутренней (наружной) установки
ОПН – ограничитель перенапряжений
РПН – трансформатор с регулированием напряжения под нагрузкой
